Масляный радиатор в сборе — HITACHI EX1900-5

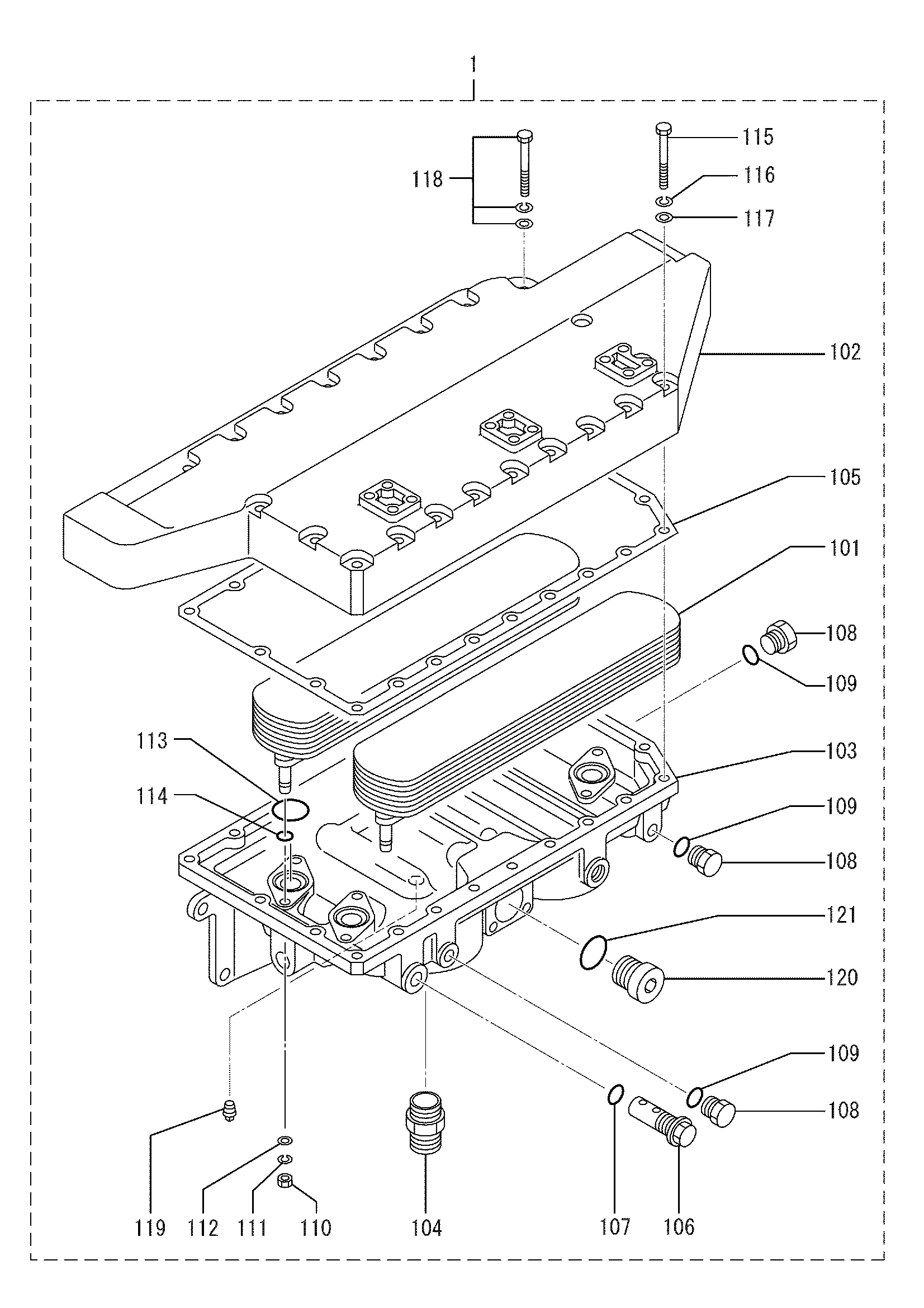

Заводская схема «Масляный радиатор в сборе» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3263905060 | Радиатор в сборе, масляный | 1 |
| 1-01 | H3263950100 | Элемент | 2 |
| 1-02 | H3263961300 | Корпус | 1 |
| 1-03 | H3263951400 | Крышка, радиатор | 1 |
| 1-05 | H3263960500 | Прокладка | 1 |
| 1-06 | H3253904020 | Клапан в сборе, бй-пасс | 1 |
| 1-07 | H3253900800 | Уплотнительное кольцо | 1 |
| 1-08 | HME064526 | Пробка | 3 |
| 1-09 | HMH035093 | Уплотнительное кольцо | 3 |
| 1-10 | HF230010000 | Гайка, блокировка | 8 |
| 1-11 | HF251510000 | Пружинная шайба | 8 |
| 1-12 | HF250010000 | Шайба, плаин | 8 |
| 1-13 | HMH035626 | Уплотнительное кольцо | 4 |
| 1-14 | HMH035092 | Уплотнительное кольцо | 8 |
| 1-15 | HF115510090 | Болт | 13 |
| 1-16 | HF251510000 | Пружинная шайба | 13 |
| 1-17 | HF250010000 | Шайба, плаин | 13 |
| 1-18 | HF201510030 | Болт, W/шайба | 9 |
| 1-19 | HF500610000 | Пробка, таперед | 1 |
| 1-20 | H3263952100 | Пробка | 1 |
| 1-21 | H3263952200 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
