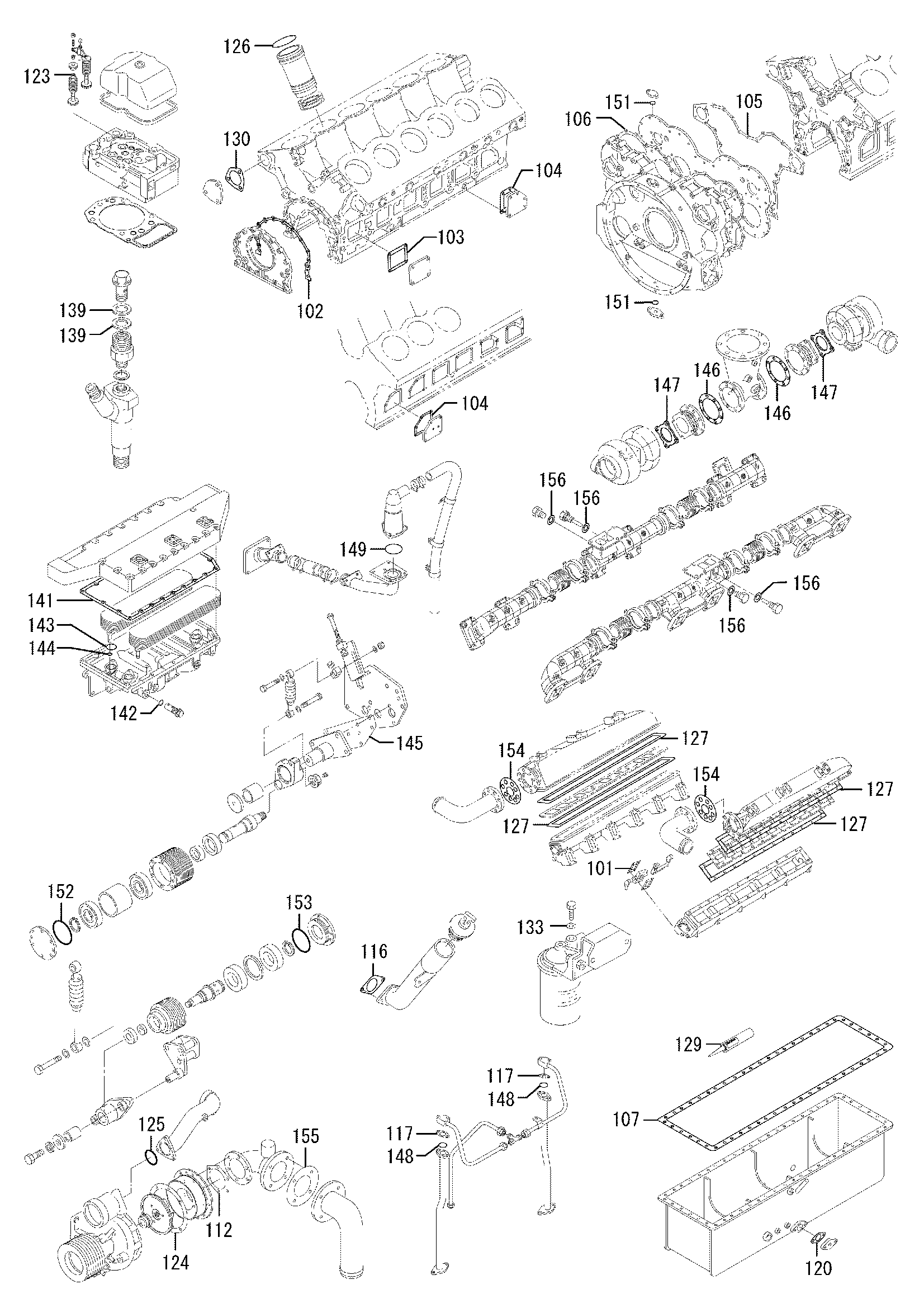

Оверхаул прокладка комплект(деталь-2) — HITACHI EX1900-5
Заводская схема «Оверхаул прокладка комплект(деталь-2)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1-01 | H3256119200 | Прокладка | 12 |
| 1-02 | H3260715200 | Манжета | 1 |
| 1-02 | H3260725200 | Манжета | 1 |
| 1-03 | H3260737500 | Манжета | 1 |
| 1-03 | H3260747500 | Манжета | 1 |
| 1-04 | H3260787600 | Манжета | 2 |
| 1-05 | H3261111200 | Манжета, FR | 1 |
| 1-05 | H3261121200 | Манжета, FR | 1 |
| 1-06 | H3261111400 | Манжета, FR | 1 |
| 1-06 | H3261121400 | Манжета, FR | 1 |
| 1-07 | H3261310200 | Манжета | 1 |
| 1-07 | H3261340200 | Манжета | 1 |
| 1-08 | H3262505400 | PACKING NOT SHOWN | 1 |
| 1-08 | H3262515400 | PACKING NOT SHOWN | 1 |
| 1-09 | H3262505800 | PACKING NOT SHOWN | 1 |
| 1-09 | H3262515800 | PACKING NOT SHOWN | 1 |
| 1-10 | H3263016300 | PACKING NOT SHOWN | 2 |
| 1-10 | H3263026300 | PACKING NOT SHOWN | 2 |
| 1-11 | H3264005300 | PACKING NOT SHOWN | 1 |
| 1-11 | H3264015300 | PACKING NOT SHOWN | 1 |
| 1-12 | H3264607800 | Манжета | 1 |
| 1-12 | H3264617800 | Манжета | 1 |
| 1-13 | H3303600600 | PACKING NOT SHOWN | 2 |
| 1-13 | H3303620600 | PACKING NOT SHOWN | 2 |
| 1-14 | H3333608501 | PACKING NOT SHOWN | 1 |
| 1-14 | H3333618500 | PACKING NOT SHOWN | 1 |
| 1-15 | H3341111200 | PACKING NOT SHOWN | 1 |
| 1-15 | H3341121200 | PACKING NOT SHOWN | 1 |
| 1-16 | H3344210200 | Манжета | 1 |
| 1-16 | H3344220200 | Манжета | 1 |
| 1-17 | H3623600700 | Манжета | 2 |
| 1-17 | H3623610700 | Манжета | 2 |
| 1-18 | H3623600800 | PACKING NOT SHOWN | 3 |
| 1-18 | H3623610800 | PACKING NOT SHOWN | 3 |
| 1-19 | H3624005700 | Манжета | 1 |
| 1-20 | H3711300900 | Манжета | 1 |
| 1-20 | H3711310900 | Манжета | 1 |
| 1-21 | H3721300700 | PACKING NOT SHOWN | 2 |
| 1-21 | H3721310700 | PACKING NOT SHOWN | 2 |
| 1-22 | H3746321900 | Манжета | 1 |
| 1-23 | H3350410300 | Уплотнение, клапан стем | 48 |
| 1-24 | H3264501300 | Манжета | 1 |
| 1-24 | H3264511300 | Манжета | 1 |
| 1-25 | HF315307000 | Уплотнительное кольцо | 1 |
| 1-26 | H3250702800 | Уплотнительное кольцо, линер | 12 |
| 1-27 | H3253002700 | Прокладка, воздушный радиатор | 4 |
| 1-27 | H3253012700 | Прокладка, воздушный радиатор | 4 |
| 1-28 | H3253004800 | GASKET NOT SHOWN | 4 |
| 1-28 | H3253014800 | GASKET NOT SHOWN | 4 |
| 1-29 | H3759401300 | Бонд, 1211 | 1 |
| 1-30 | H3252523400 | Манжета | 2 |
| 1-30 | H3252543400 | Манжета | 2 |
| 1-31 | HF315001400 | Уплотнительное кольцо | 4 |
| 1-32 | H3756200816 | Прокладка | 2 |
| 1-33 | H0594600801 | Шайба, сеалинг | 4 |
| 1-34 | H0412229023 | Уплотнение, фастенер | 1 |
| 1-35 | H0412229024 | Уплотнение, фастенаер | 1 |
| 1-36 | H0412229027 | Уплотнительное кольцо | 2 |
| 1-37 | H0412229037 | Уплотнительное кольцо | 1 |
| 1-38 | H0412239022 | Уплотнительное кольцо | 1 |
| 1-39 | H1395100100 | Прокладка | 12 |
| 1-40 | H0550700360 | Уплотнительное кольцо | 4 |
| 1-41 | H3263950500 | Прокладка | 1 |
| 1-41 | H3263960500 | Прокладка | 1 |
| 1-42 | H3253900800 | Уплотнительное кольцо | 1 |
| 1-43 | HMH035626 | Уплотнительное кольцо | 4 |
| 1-44 | HMH035092 | Уплотнительное кольцо | 8 |
| 1-45 | H3264806500 | Прокладка | 1 |
| 1-46 | H3783214300 | Прокладка, выпускной | 2 |
| 1-47 | H3773302300 | Прокладка | 2 |
| 1-48 | H0550720300 | Уплотнительное кольцо | 2 |
| 1-49 | H0550720700 | Уплотнительное кольцо | 1 |
| 1-50 | H0550721000 | O-RING NOT SHOWN | 2 |
| 1-51 | H0550710480 | Уплотнительное кольцо | 1 |
| 1-52 | H0550721150 | Уплотнительное кольцо | 1 |
| 1-53 | H0550720850 | Уплотнительное кольцо | 1 |
| 1-54 | H0482628100 | Манжета | 2 |
| 1-55 | H0482628080 | Манжета | 1 |
| 1-56 | H4278206800 | Манжета | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
