Фирст-аид короб — HITACHI EX1900-5

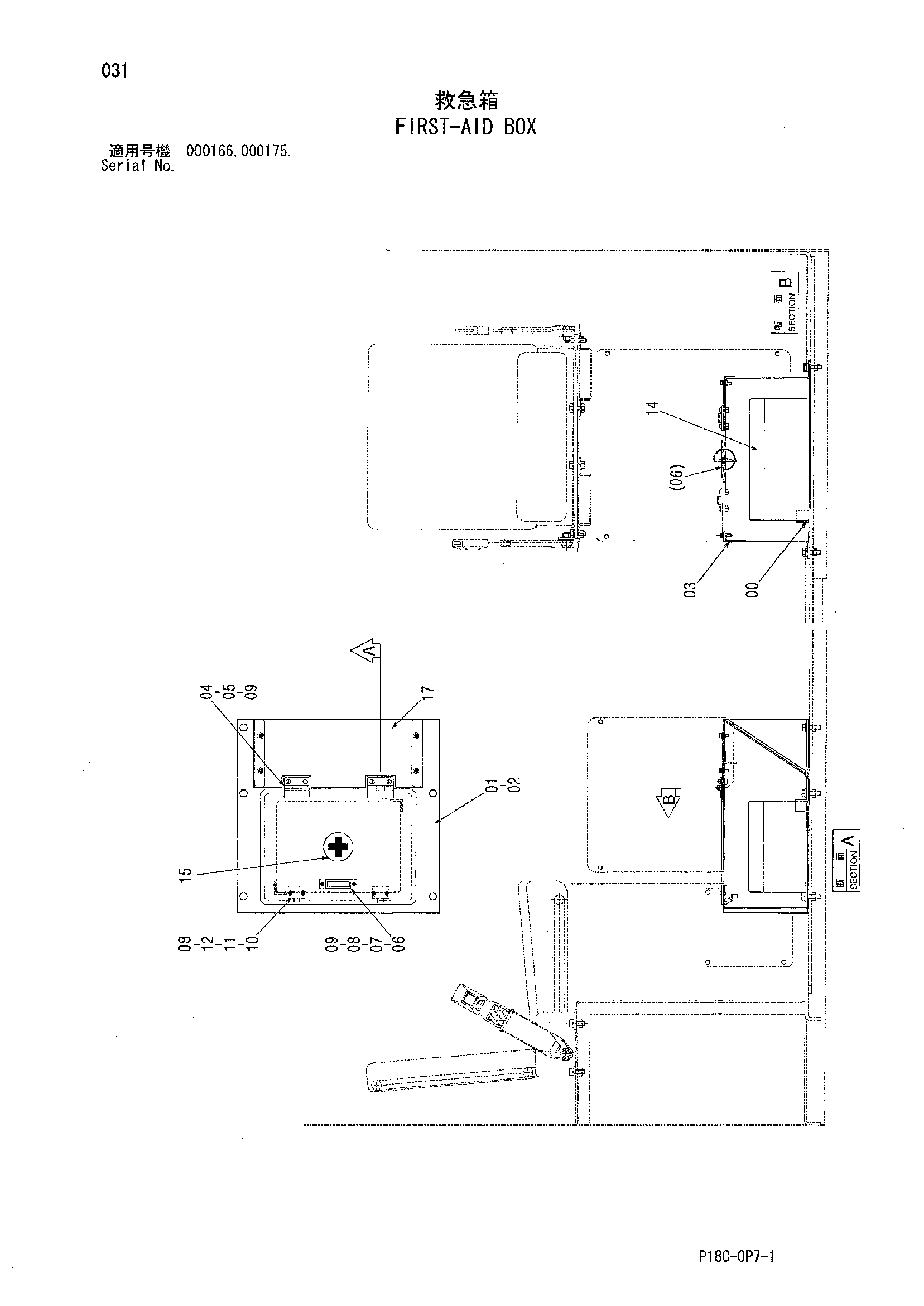

Заводская схема «Фирст-аид короб» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9766359 | Кронштейн | 1 |
| 01 | 8105671 | Ступень | 1 |
| 02 | J271025 | Болт с шайбой | 5 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4656982 | Кронштейн | 2 |
| 04 | 8105672 | Крышка | 1 |
| 05 | J450620 | Винт с шайбой | 4 |
| 06 | 4380279 | Рукоятка | 1 |
| 07 | M470410 | Винт | 2 |
| 08 | M500403 | Гайка | 6 |
| 09 | A590904 | Пружинная шайба | 6 |
| 10 | 4372725 | Ограничитель | 2 |
| 11 | M430413 | Винт | 4 |
| 12 | A590104 | Плоская шайба | 4 |
| 14 | 4385651 | Короб | 1 |
| 15 | 4385224 | Маркировка | 1 |
| 17 | 3108546 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
