Пилотные гидролинии (1)(насос) — HITACHI EX1900-5

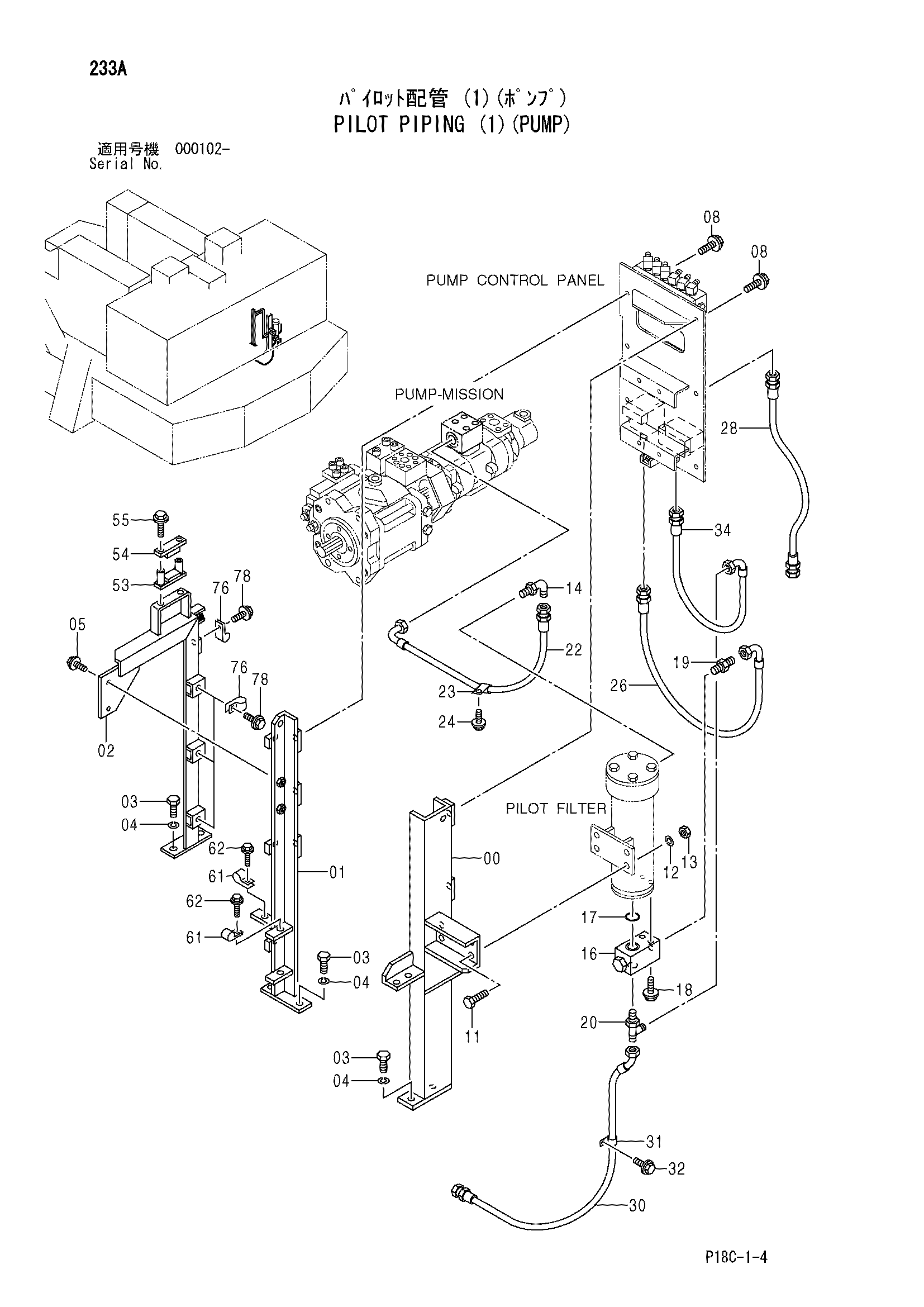

Заводская схема «Пилотные гидролинии (1)(насос)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8084877 | Кронштейн | 1 |
| 01 | 8083232 | Кронштейн | 1 |
| 02 | 8084873 | Кронштейн | 1 |
| 03 | J901640 | Болт | 6 |
| 04 | A590916 | Пружинная шайба | 6 |
| 05 | J031030 | Болт с шайбой | 2 |
| 05 | J281030 замена: J901030 | Болт с шайбой | 2 |
| 08 | J031030 | Болт с шайбой | 6 |
| 08 | J281025 замена: J901025 | Болт с шайбой | 6 |
| 11 | J901025 | Болт | 4 |
| 12 | A590910 | Пружинная шайба | 4 |
| 13 | J950010 | Гайка | 4 |
| 14 | A852366 | Угловой штуцер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4348749 | Предохранительный клапан | 1 |
| 17 | 954493 | Уплотнительное кольцо | 1 |
| 18 | J011075 | Болт с шайбой | 2 |
| 18 | J271075 замена: J901075 | Болт с шайбой | 2 |
| 19 | 4348798 | Адаптер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4348801 | Тройник | 1 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 4402713 | Шланг | 1 |
| 23 | 4190263 | Зажим | 1 |
| 24 | J021030 | Болт с шайбой | 1 |
| 24 | J271030 замена: J901030 | Болт с шайбой | 1 |
| 26 | 4458109 | Шланг | 1 |
| 28 | 4458110 | Шланг | 1 |
| 30 | 4458111 | Шланг | 1 |
| 31 | 4190263 | Зажим | 1 |
| 32 | J021030 | Болт с шайбой | 1 |
| 32 | J271030 замена: J901030 | Болт с шайбой | 1 |
| 34 | 4458112 | Шланг | 1 |
| 53 | 9744322 замена: 9761792 | Хомут | 1 |
| 53 | 9761792 | Хомут | 1 |
| 54 | 9744323 | Хомут | 1 |
| 55 | J011055 | Болт с шайбой | 2 |
| 55 | J271055 замена: J901055 | Болт с шайбой | 2 |
| 61 | 4190275 | Зажим | 2 |
| 62 | J021030 | Болт с шайбой | 2 |
| 62 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 76 | 4190273 | Зажим | 4 |
| 78 | J021025 | Болт с шайбой | 4 |
| 78 | J271025 замена: J901025 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
