Масляный радиатор — HITACHI EX1900-5

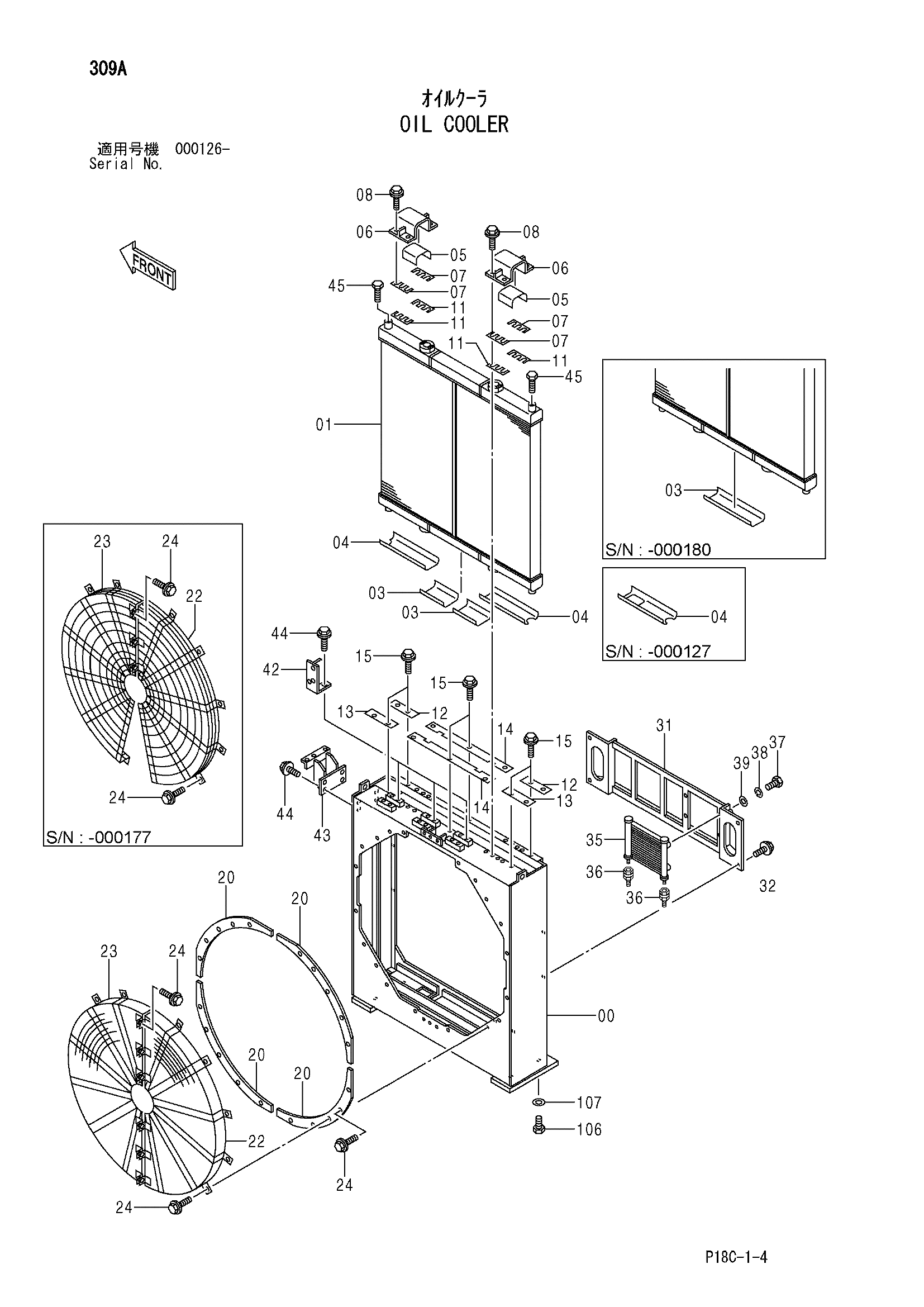

Заводская схема «Масляный радиатор» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5008886 замена: 5011242	Рама	1
00	5011242	Рама	1
01	4439687 замена: 4665529	Масляный радиатор	1
01	4665529	Масляный радиатор	1
03	4415196 замена: 4464135	Резиновая прокладка	1
03	4464135	Резиновая прокладка	1
03	4666183	Резиновая прокладка	2
04	4412319 замена: 4604544	Резиновая прокладка	2
04	4604544	Резиновая прокладка	2
05	4412311 замена: 4464136	Резиновая прокладка	2
05	4464136	Резиновая прокладка	2
06	9760847	Хомут	2
07	4412103	Регулировочная шайба 0.5mm	20
08	J021240	Болт с шайбой	8
08	J271240 замена: J901240	Болт с шайбой	8
11	4455801	Регулировочная шайба 3.2mm	4
12	4488640	Крышка	2
13	4602463	Пластина	2
14	4602462	Пластина	2
14	4666216	Пластина	2
15	J021230	Болт с шайбой	14
15	J271230 замена: J901230	Болт с шайбой	14
20	4602459	Пластина	4
22	4438139	Сетка	1
22	4663158	Сетка	1
23	4438138	Сетка	1
23	4663166	Сетка	1
24	J021235	Болт с шайбой	23
24	J271235 замена: J901235	Болт с шайбой	23
24	J271235 замена: J901235	Болт с шайбой	26
31	7040312	Кронштейн	1
32	J021025	Болт с шайбой	4
32	J271025 замена: J901025	Болт с шайбой	4
35	4335611	Масляный радиатор	1
36	4367564	Унион S	2
37	J900820	Болт	4
38	A590908	Пружинная шайба	4
39	A590108	Плоская шайба	4
42	8084751	Кронштейн	3
43	8084752	Кронштейн	1
44	J031230	Болт с шайбой	16
44	J281230 замена: J901230	Болт с шайбой	16
45	J932430	Болт	2
106	J932780	Болт	4
107	4085857	Шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
