Вентилятор привод — HITACHI EX1900-5

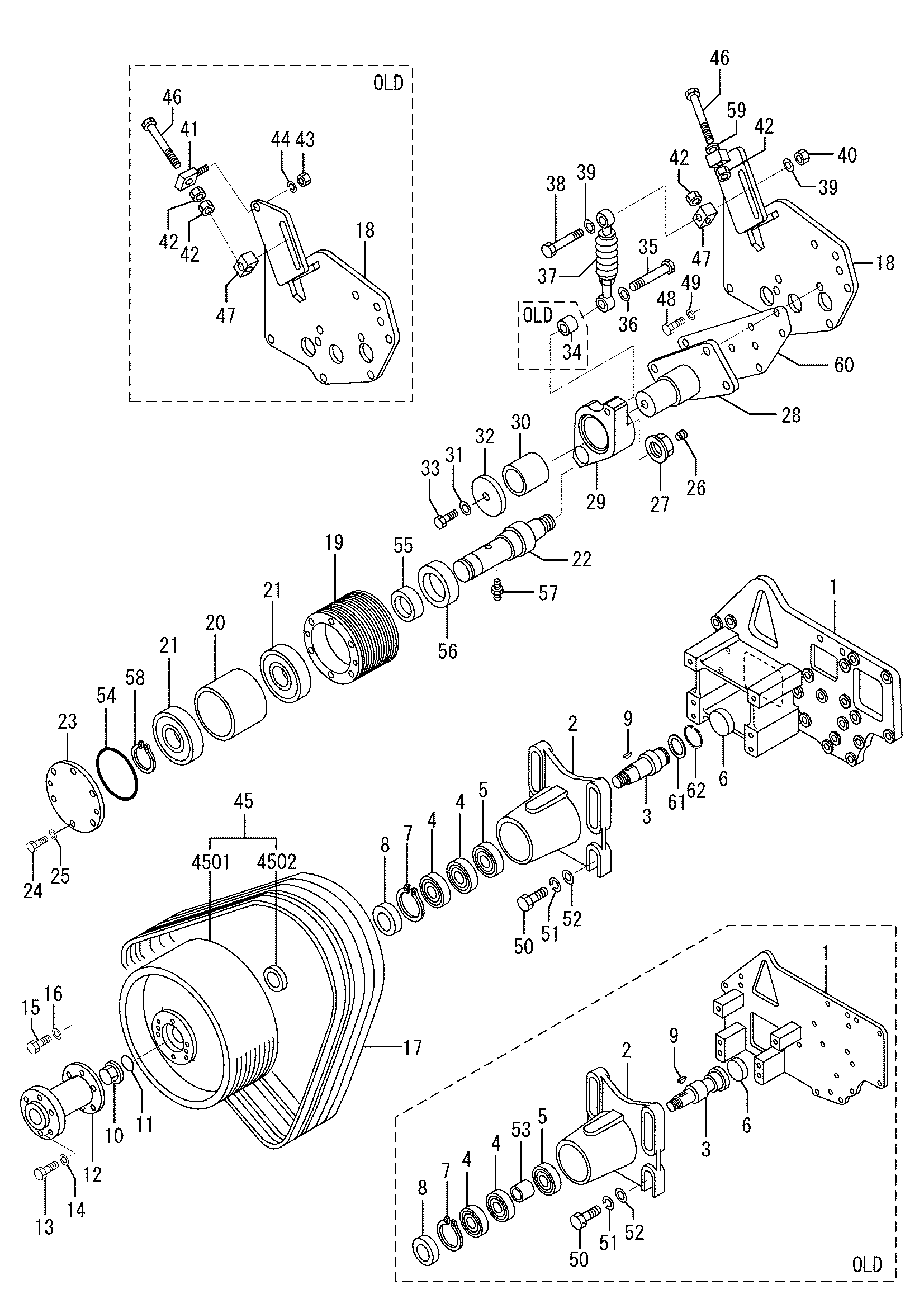

Заводская схема «Вентилятор привод» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	H3264815100	Пластина, вентилятор привод левый	1
1	H3264825100	Пластина, вентилятор привод левый	1
2	H3264806100	Кронштейн	1
2	H3264816100	Кронштейн	1
2	H3264816101	Кронштейн	1
3	H3744801400	Вал	1
3	H3264809800	Вал	1
4	HF800506409	Подшипник, шарик	2
5	HF801006310	Подшипник, шарик	1
6	H0482627000	Колпачок, сеалинг	1
7	HF320212000	Кольцо, стопорный	1
8	HF301510023	Уплотнение, масляный	1
9	HF287008025	Шпонка, воодруфф	1
9	HF287208028	Шпонка, воодруфф	1
10	H3254802900	Гайка, колпачок	1
10	H3254812900	Гайка, колпачок	1
11	HF315305500	Уплотнительное кольцо	1
12	H3264805600	Проставка, вентилятор	1
13	HF103512055	Болт	8
14	H34A4802100	Шайба	8
15	HF103512050	Болт	8
16	H34A4802200	Шайба	8
17	H3264806400	В-белт, вентилятор привод	1
18	H3264806200	Пластина, вентилятор	1
18	H3264826200	Пластина, вентилятор	1
18	H3264836200	Пластина, вентилятор	1
19	H3264815400	Шкив, вентилятор	1
19	H3264815401	Шкив, вентилятор	1
20	H3264808600	Проставка, тенсион	1
21	HF800506409	Подшипник, шарик	2
22	H3264817300	Вал, вентилятор тенсион	1
23	H3264808500	Крышка, подшипник	1
23	H3264808501	Крышка, подшипник	1
24	HF103508025	Болт	6
25	HF251508000	Пружинная шайба	6
26	HF500510001	Пробка, таперед	1
27	H32A2002900	Гайка, коленчатый вал	1
27	H32A2002901	Гайка, коленчатый вал	1
28	H3264817400	Пластина, вентилятор	1
29	H3264817500	Направляющее колесо, тенсион	1
29	H3264827500	Направляющее колесо, тенсион	1
30	H3264818100	Подшипник вентилятор тенсион	1
31	H34A4802200	Шайба	1
32	H3264827600	Пластина, концевой	1
33	HF103512035	Болт	1
34	H3066852600	Проставка	1
35	H3264808700	Болт	1
36	H3331101600	Шайба	2
37	H3264805900	Схокк, абсорбер	1
37	H3264815900	Схокк, абсорбер	1
38	H3264808800	Болт	1
39	H3331101600	Шайба	2
40	HF230012000	Гайка, блокировка	1
41	H3754807500	Босс, тенсион	1
42	HF232014000	Гайка, JAM	2
42	H0563341600	Гайка	2
43	HF230014000	Гайка, блокировка	1
44	HF251514000	Пружинная шайба	1
45	H3264803020	Шкив в сборе, вентилятор	1
45	H3264813020	Шкив в сборе, вентилятор	1
45-01	H3264806300	Шкив, вентилятор	1
45-01	H3264816300	Шкив, вентилятор	1
45-02	H3744803200	Втулка	1
46	H3754817600	Болт, тенсион	1
46	H3754837600	Болт, тенсион	1
47	H3754527400	Босс, автоматический тенсион	1
47	H3754547400	Босс, автоматический тенсион	1
48	HF115512060	Болт	4
49	H34A4802200	Шайба	4
50	HF103514050	Болт	6
51	HF251514000	Пружинная шайба	6
52	H5564301600	Шайба, плаин	6
53	H3744801500	Проставка	1
54	H0550721150	Уплотнительное кольцо	1
55	H3264808400	Втулка, масляный уплотнение	1
56	H3264808300	Уплотнение, масляный шкив	1
57	HF500610000	Пробка, таперед	1
58	HF320004500	Кольцо, стопорный	1
59	H4040700800	Шайба	1
60	H3264806500	Прокладка	1
61	H3264809900	Шайба	1
62	HF320005000	Кольцо, стопорный	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
