Топливный система — HITACHI EX1900-5

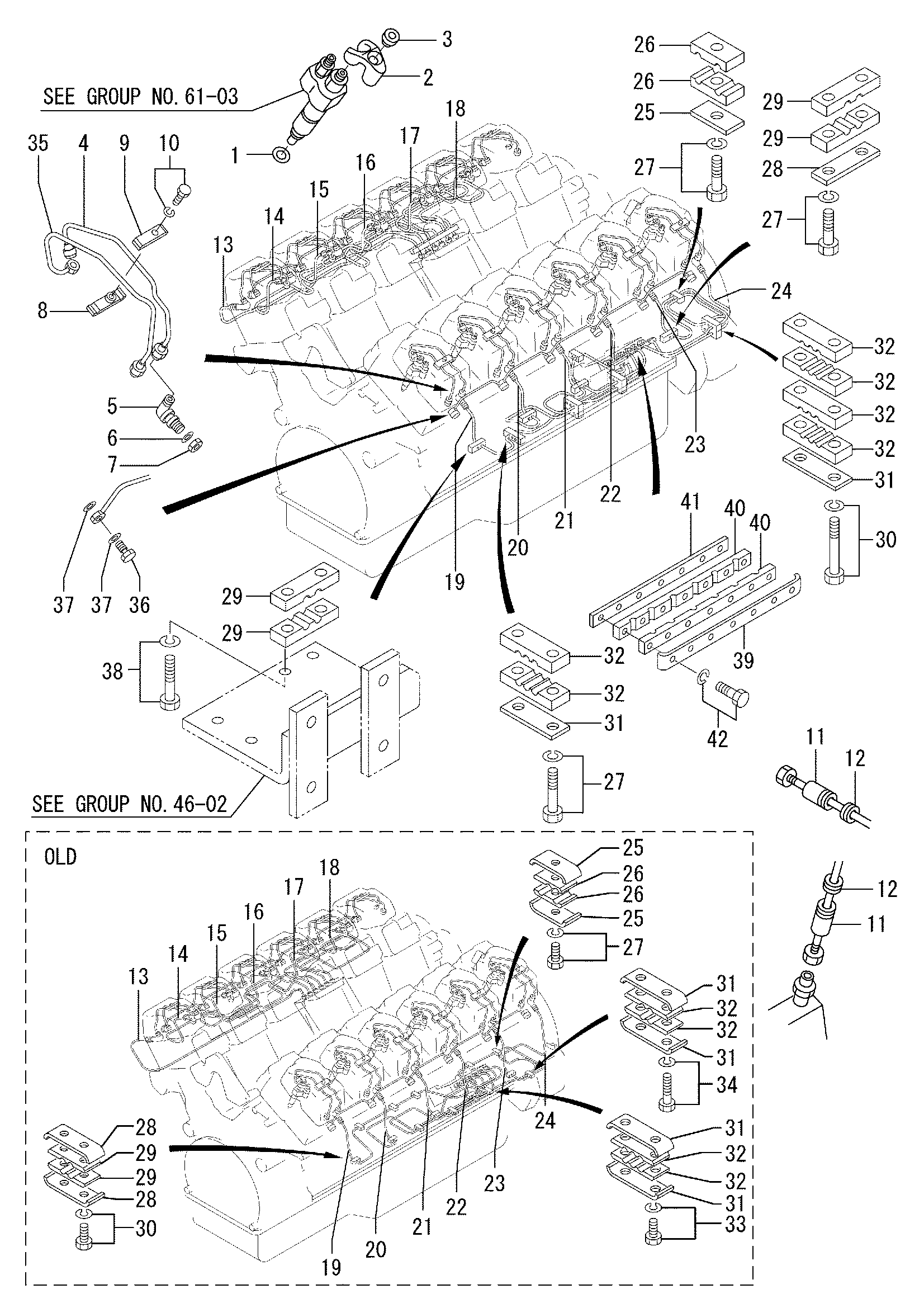

Заводская схема «Топливный система» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3096116400 | Прокладка | 12 |
| 2 | H3256110500 | Гланд, форсунка | 12 |
| 2 | H3256110502 | Гланд, форсунка | 12 |
| 3 | H4206104300 | Сиденье | 12 |
| 3 | H35A6000600 | Шайба, форсунка гланд | 12 |
| 4 | H3256151200 | Трубка, впрыск | 12 |
| 4 | H3256161200 | Трубка, впрыск | 12 |
| 5 | H3256134201 | Л-джоинт | 12 |
| 6 | H0550710120 | Уплотнительное кольцо | 12 |
| 7 | H3376114300 | Гайка | 12 |
| 8 | H3256133301 | Хомут | 12 |
| 9 | H3256123400 | Хомут | 12 |
| 10 | HF180508030 | Болт, W/шайба | 12 |
| 11 | H3356116100 | Крышка | 24 |
| 12 | H3356116200 | Держатель | 24 |
| 13 | H3266165100 | Трубка, впрыск NO.1 | 1 |
| 13 | H3266400101 | Трубка, впрыск NO.1 | 1 |
| 14 | H3266165200 | Трубка, впрыск NO.2 | 1 |
| 14 | H3266400200 | Трубка, INL NO.2 | 1 |
| 15 | H3266165300 | Трубка, впрыск NO.3 | 1 |
| 15 | H3266400301 | Трубка, впрыск NO.3 | 1 |
| 16 | H3266165400 | Трубка, впрыск NO.4 | 1 |
| 16 | H3266400401 | Трубка, впрыск NO.4 | 1 |
| 17 | H3266165500 | Трубка, впрыск NO.5 | 1 |
| 17 | H3266400501 | Трубка, впрыск NO.5 | 1 |
| 18 | H3266165600 | Трубка, впрыск NO.6 | 1 |
| 18 | H3266400600 | Трубка, впрыск NO.6 | 1 |
| 19 | H3266165700 | Трубка, впрыск NO.7 | 1 |
| 19 | H3266400701 | Трубка, впрыск NO.7 | 1 |
| 20 | H3266165800 | Трубка, впрыск NO.8 | 1 |
| 20 | H3266400800 | Трубка, впрыск NO.8 | 1 |
| 21 | H3266165900 | Трубка, впрыск NO.9 | 1 |
| 21 | H3266400901 | Трубка, впрыск NO.9 | 1 |
| 22 | H3266166100 | Трубка, впрыск NO.10 | 1 |
| 22 | H3266401101 | Трубка, впрыск NO.10 | 1 |
| 23 | H3266166200 | Трубка, впрыск NO.11 | 1 |
| 23 | H3266401201 | Трубка, впрыск NO.11 | 1 |
| 24 | H3266166300 | Трубка, впрыск NO.12 | 1 |
| 24 | H3266401301 | Трубка, впрыск NO.12 | 1 |
| 25 | H3266156800 | Хомут | 20 |
| 25 | H35A6409600 | Хомут | 3 |
| 26 | H3266166900 | Сиденье, трубка | 20 |
| 26 | H35A6409400 | Сиденье, трубка | 6 |
| 27 | HF180508025 | Болт, W/шайба | 10 |
| 27 | HF180508035 | Болт, W/шайба | 22 |
| 28 | H3216113600 | Хомут | 20 |
| 28 | H34A6005800 | Хомут | 9 |
| 29 | H35A6121700 | Сиденье, трубка | 20 |
| 29 | H34A6115500 | Сиденье, трубка | 26 |
| 30 | HF180508030 | Болт, W/шайба | 20 |
| 30 | HF180508055 | Болт, W/шайба | 22 |
| 31 | H3216113500 | Хомут | 34 |
| 31 | H34A6005900 | Хомут | 10 |
| 32 | H3626105900 | Сиденье, трубка | 34 |
| 32 | H34A6115400 | Сиденье, трубка | 36 |
| 33 | HF180508045 | Болт, W/шайба | 16 |
| 34 | HF180508030 | Болт, W/шайба | 2 |
| 35 | H3256161300 | Трубка, топливный | 12 |
| 36 | H3253602801 | Болт, проушина | 12 |
| 37 | H0594601001 | Шайба, сеалинг | 24 |
| 38 | HF180508040 | Болт, W/шайба | 2 |
| 39 | H3256105100 | Хомут | 2 |
| 40 | H34A6115100 | Сиденье, впрыск .трубка | 4 |
| 41 | H3256105200 | Хомут | 2 |
| 42 | HF180508035 | Болт, W/шайба | 14 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
