Всасывающие трубопроводы (гидробак) — HITACHI EX1900-5

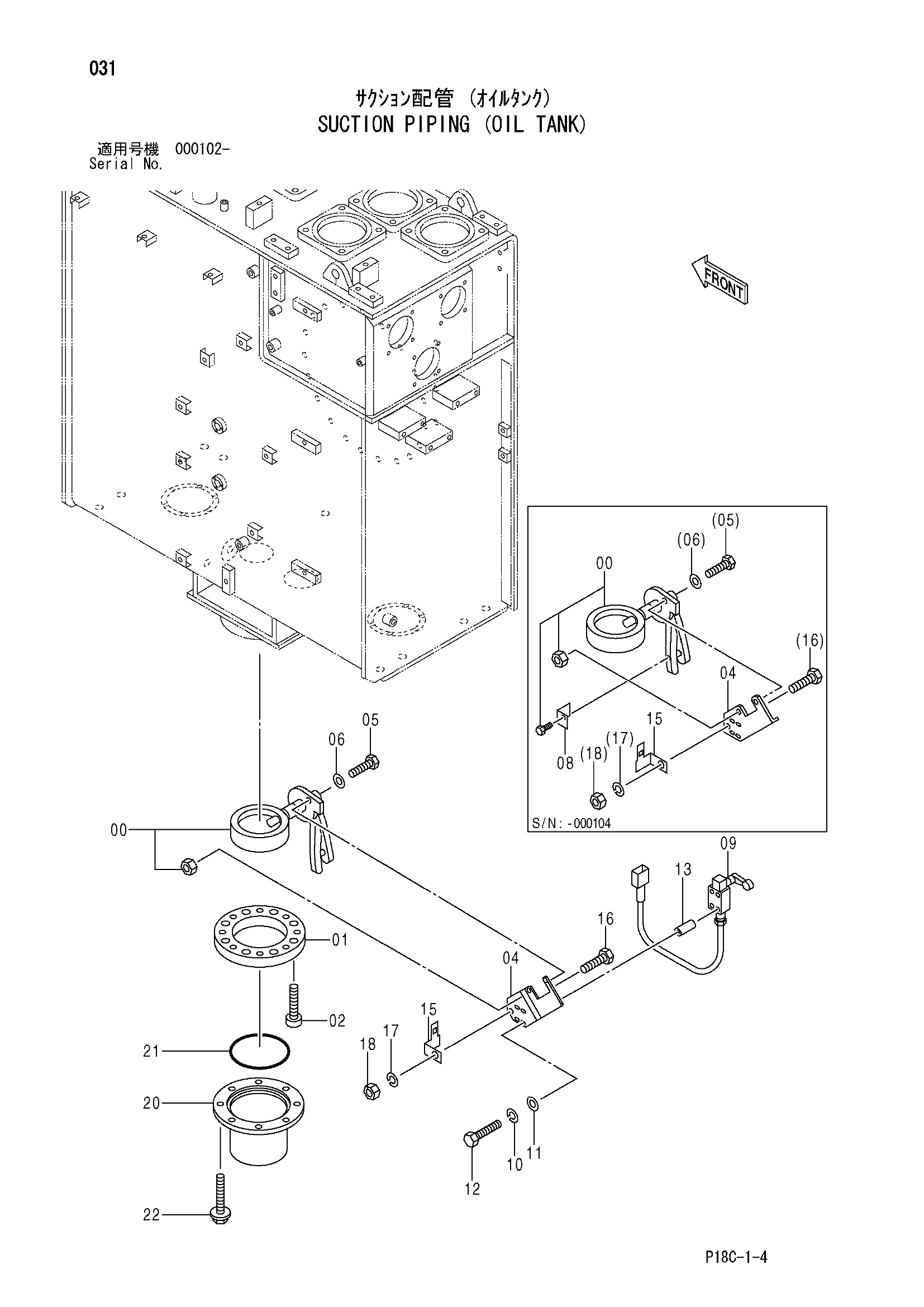

Заводская схема «Всасывающие трубопроводы (гидробак)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4399583 замена: 4477463 | Клапан | 1 |
| 00 | 4477463 замена: 4646794 | Клапан | 1 |
| 00 | 4646794 | Клапан | 1 |
| 01 | 4445187 | Фланец | 1 |
| 02 | M342011 | Болт: разъём | 8 |
| 04 | 3082529 | Кронштейн | 1 |
| 04 | 3096096 | Кронштейн | 1 |
| 04 | 3107256 | Кронштейн | 1 |
| 05 | J901040 | Болт | 2 |
| 06 | A590910 | Пружинная шайба | 2 |
| 08 | 4411199 | Пластина | 1 |
| 09 | 4298612 | Выключатель концевой | 1 |
| 10 | A590906 | Пружинная шайба | 4 |
| 11 | A590106 | Плоская шайба | 4 |
| 12 | J900635 | Болт | 4 |
| 12 | J900616 | Болт | 4 |
| 13 | 4402527 | Проставка | 4 |
| 15 | 4336875 | Кронштейн | 1 |
| 15 | 4257159 | Кронштейн | 1 |
| 16 | J901020 | Болт | 1 |
| 17 | A590910 | Пружинная шайба | 1 |
| 18 | J950010 | Гайка | 1 |
| 20 | 9756493 | Трубка | 1 |
| 21 | A810220 | Уплотнительное кольцо | 1 |
| 22 | J011240 | Болт с шайбой | 8 |
| 22 | J271240 замена: J901240 | Болт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
