Главная / HITACHI / HITACHI EX1900-5 / INJECTION PUMP L.H (FROM E/#23034-)
Каталог запчастей HITACHI

INJECTION PUMP L.H (FROM E/#23034-) — HITACHI EX1900-5

Заводская схема «INJECTION PUMP L.H (FROM E/#23034-)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

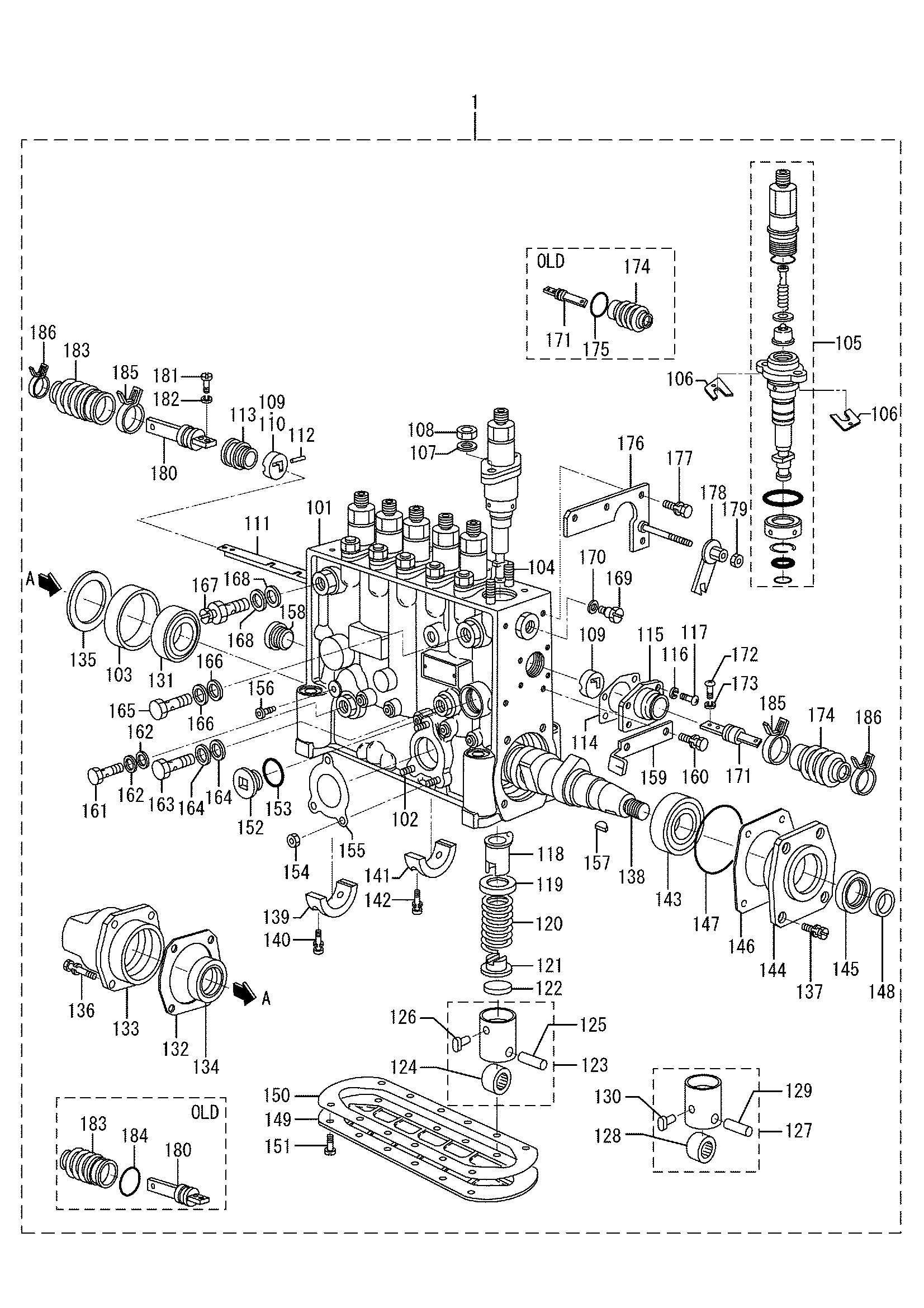

Схема INJECTION PUMP L.H (FROM E/#23034-) HITACHI EX1900-5

Детали на схеме

Поз.Каталожный номерНаименованиеКол.
1-01H1340704021Корпус, насос1
1-02H0290406020Шпилька3
1-03H1343110000Кольцо1
1-04H1341380100Шпилька12
1-05H1341476220Блок, плунжер6
1-06H1394000900Регулировочная шайба0
1-06H1394001000Регулировочная шайба0
1-06H1394001100Регулировочная шайба0
1-06H1394001200Регулировочная шайба0
1-06H1394001300Регулировочная шайба0
1-06H1394001400Регулировочная шайба0
1-06H1394001500Регулировочная шайба0
1-06H1394001600Регулировочная шайба0
1-06H1394001700Регулировочная шайба0
1-06H1394001800Регулировочная шайба0
1-06H1394001900Регулировочная шайба0
1-06H1394002000Регулировочная шайба0
1-06H1394002100Регулировочная шайба0
1-06H1394002200Регулировочная шайба0
1-06H1394002300Регулировочная шайба0
1-06H1394002400Регулировочная шайба0
1-06H1394002500Регулировочная шайба0
1-06H1394002600Регулировочная шайба0
1-06H1394002700Регулировочная шайба0
1-06H1394002800Регулировочная шайба0
1-06H1394002900Регулировочная шайба0
1-06H1394003000Регулировочная шайба0
1-06H1394003100Регулировочная шайба0
1-06H1394003200Регулировочная шайба0
1-06H1394003300Регулировочная шайба0
1-06H1394003400Регулировочная шайба0
1-06H1394003500Регулировочная шайба0
1-06H1394003600Регулировочная шайба0
1-06H1394003700Регулировочная шайба0
1-06H1394003800Регулировочная шайба0
1-06H1394003900Регулировочная шайба0
1-06H1394004000Регулировочная шайба0
1-06H1394004100Регулировочная шайба0
1-06H1394004200Регулировочная шайба0
1-06H1394004300Регулировочная шайба0
1-06H1394004400Регулировочная шайба0
1-06H1394004500Регулировочная шайба0
1-06H1394004600Регулировочная шайба0
1-06H1394004700Регулировочная шайба0
1-06H1394004800Регулировочная шайба0
1-06H1394004900Регулировочная шайба0
1-06H1394005000Регулировочная шайба0
1-06H1394005100Регулировочная шайба0
1-06H1394005200Регулировочная шайба0
1-06H1394005300Регулировочная шайба0
1-06H1394005400Регулировочная шайба0
1-06H1394005500Регулировочная шайба0
1-06H1394005600Регулировочная шайба0
1-06H1394005700Регулировочная шайба0
1-06H1394005800Регулировочная шайба0
1-06H1394005900Регулировочная шайба0
1-06H1394006000Регулировочная шайба0
1-06H1394006100Регулировочная шайба0
1-06H1394006200Регулировочная шайба0
1-06H1394006300Регулировочная шайба0
1-06H1394006400Регулировочная шайба0
1-06H1394006500Регулировочная шайба0
1-06H1394006600Регулировочная шайба0
1-06H1394006700Регулировочная шайба0
1-06H1394006800Регулировочная шайба0
1-07H1341320300Шайба12
1-08H1392100200Гайка12
1-09H1340010200Втулка1
1-09H1340010200Втулка2
1-10H1340010000Втулка1
1-11H1342562500Ракк, управление1
1-11H1342565300Ракк, управление1
1-12H0240302030Палец1
1-13H1342220200Втулка1
1-13H1342221800Втулка1
1-14H1345106800Прокладка1
1-15H1342221000Адаптер1
1-15H1342221300Адаптер1
1-16H0141104440Пружинная шайба4
1-17H0121541440Винт4
1-18H1342410620Втулка, управление6
1-19H1342160000Сиденье, пружина6
1-20H1342150800Пружина, плунжер6
1-21H1342170700Сиденье, пружина6
1-22H1345632700Сиденье6
1-23H1342000820Таппет в сборе4
1-24H1342040200Ролик4
1-25H1342030000Палец4
1-26H1312060500Направляющая4
1-27H1342000720Таппет в сборе2
1-28H1342040200Ролик2
1-29H1342030000Палец2
1-30H1312060500Направляющая2
1-31H0166502230Подшипник, шарик1
1-32H1343120000Прокладка1
1-33H1343160320Крышка1
1-34H0296217020Уплотнение, масляный1
1-35H1343030500Регулировочная шайба1
1-36H1390064200Болт4
1-37H1390064100Болт4
1-38H1343400700Камсхафт1
1-39H1343061000Подшипник, центральный1
1-40H0201062040Болт2
1-41H1343061100Подшипник, центральный2
1-42H0201062040Болт4
1-43H0353020600Подшипник, шарик1
1-44H1343163300Крышка1
1-45H1396340200Уплотнение, масляный1
1-46H1343140700Регулировочная шайба0
1-46H1343140800Регулировочная шайба0
1-46H1343140900Регулировочная шайба0
1-46H1343141000Регулировочная шайба0
1-46H1343141100Регулировочная шайба0
1-46H1343141200Регулировочная шайба0
1-46H1343141300Регулировочная шайба0
1-47H1397660200Уплотнительное кольцо1
1-48H1345632500Втулка1
1-49H1340430800Крышка1
1-50H1340421400Прокладка1
1-51H0122061640Винт12
1-52H1340450100Пробка1
1-53H0265242940Прокладка1
1-54H1392060400Гайка3
1-55H1310410800Прокладка1
1-56H1340470000Пробка6
1-57H0258062210Шпонка, воодруфф1
1-58H1340260000Пробка1
1-59H1344963500Поинтер1
1-60H0200061240Болт2
1-61H0297314680Болт, проушина1
1-62H0293414130Шайба, сеалинг2
1-63H1344300200Болт, проушина1
1-64H0293410110Прокладка2
1-65H0297314570Болт, проушина1
1-66H0293414130Шайба, сеалинг2
1-67H1314243420Клапан, оверфлов1
1-68H0293414130Шайба, сеалинг2
1-69H1314200400Болт1
1-70H0265061040Прокладка1
1-71H1345107720Разъём1
1-71H1345638620Разъём1
1-72H0106351240Винт2
1-73H0141105440Пружинная шайба2
1-74H1345105000Крышка1
1-74H1345634200Крышка1
1-75H0296326030Уплотнительное кольцо1
1-76H1345107520Кронштейн1
1-76H3266508500Кронштейн1
1-77H0201062040Болт3
1-78H1345130300Пластина1
1-79H1540112100Гайка1
1-80H1345105600Разъём1
1-80H1345639000Разъём1
1-81H0106351240Винт2
1-82H0141105440Пружинная шайба2
1-83H1345105000Крышка1
1-83H1345634200Крышка1
1-84H0296326030Уплотнительное кольцо1
1-85H1345634300Зажим2
1-86H1345633700Зажим2
1-01H1340704021Корпус, насос1
1-02H0290406020Шпилька3
1-03H1343110000Кольцо1
1-04H1341380100Шпилька12
1-05H1341478620Блок, плунжер6
1-06H1394000900Регулировочная шайба0
1-06H1394001000Регулировочная шайба0
1-06H1394001100Регулировочная шайба0
1-06H1394001200Регулировочная шайба0
1-06H1394001300Регулировочная шайба0
1-06H1394001400Регулировочная шайба0
1-06H1394001500Регулировочная шайба0
1-06H1394001600Регулировочная шайба0
1-06H1394001700Регулировочная шайба0
1-06H1394001800Регулировочная шайба0
1-06H1394001900Регулировочная шайба0
1-06H1394002000Регулировочная шайба0
1-06H1394002100Регулировочная шайба0
1-06H1394002200Регулировочная шайба0
1-06H1394002300Регулировочная шайба0
1-06H1394002400Регулировочная шайба0
1-06H1394002500Регулировочная шайба0
1-06H1394002600Регулировочная шайба0
1-06H1394002700Регулировочная шайба0
1-06H1394002800Регулировочная шайба0
1-06H1394002900Регулировочная шайба0
1-06H1394003000Регулировочная шайба0
1-06H1394003100Регулировочная шайба0
1-06H1394003200Регулировочная шайба0
1-06H1394003300Регулировочная шайба0
1-06H1394003400Регулировочная шайба0
1-06H1394003500Регулировочная шайба0
1-06H1394003600Регулировочная шайба0
1-06H1394003700Регулировочная шайба0
1-06H1394003800Регулировочная шайба0
1-06H1394003900Регулировочная шайба0
1-06H1394004000Регулировочная шайба0
1-06H1394004100Регулировочная шайба0
1-06H1394004200Регулировочная шайба0
1-06H1394004300Регулировочная шайба0
1-06H1394004400Регулировочная шайба0
1-06H1394004500Регулировочная шайба0
1-06H1394004600Регулировочная шайба0
1-06H1394004700Регулировочная шайба0
1-06H1394004800Регулировочная шайба0
1-06H1394004900Регулировочная шайба0
1-06H1394005000Регулировочная шайба0
1-06H1394005100Регулировочная шайба0
1-06H1394005200Регулировочная шайба0
1-06H1394005300Регулировочная шайба0
1-06H1394005400Регулировочная шайба0
1-06H1394005500Регулировочная шайба0
1-06H1394005600Регулировочная шайба0
1-06H1394005700Регулировочная шайба0
1-06H1394005800Регулировочная шайба0
1-06H1394005900Регулировочная шайба0
1-06H1394006000Регулировочная шайба0
1-06H1394006100Регулировочная шайба0
1-06H1394006200Регулировочная шайба0
1-06H1394006300Регулировочная шайба0
1-06H1394006400Регулировочная шайба0
1-06H1394006500Регулировочная шайба0
1-06H1394006600Регулировочная шайба0
1-06H1394006700Регулировочная шайба0
1-06H1394006800Регулировочная шайба0
1-07H1341320300Шайба12
1-08H1392100200Гайка12
1-09H1340010200Втулка2
1-10H1342565300Ракк, управление1
1-11H0240302030Палец1
1-12H1342221800Втулка1
1-13H1345106800Прокладка1
1-14H1342221300Адаптер1
1-15H0141104440Пружинная шайба4
1-16H0121541440Винт4
1-17H1342410620Втулка, управление6
1-18H1342160000Сиденье, пружина6
1-19H1342150800Пружина, плунжер6
1-20H1342170700Сиденье, пружина6
1-21H1345632700Сиденье6
1-22H1342000820Таппет в сборе4
1-23H1342040200Ролик4
1-24H1342030000Палец4
1-25H1312060500Направляющая4
1-26H1342000720Таппет в сборе2
1-27H1342040200Ролик2
1-28H1342030000Палец2
1-29H1312060500Направляющая2
1-30H0166502230Подшипник, шарик1
1-31H1343120000Прокладка1
1-32H1343160320Крышка1
1-33H0296217020Уплотнение, масляный1
1-34H1343030500Регулировочная шайба1
1-35H1390064200Болт4
1-36H1390064100Болт4
1-37H1343400700Камсхафт1
1-38H1343061000Подшипник, центральный1
1-39H0201062040Болт2
1-40H1343061100Подшипник, центральный2
1-41H0201062040Болт4
1-42H0353020600Подшипник, шарик1
1-43H1343163300Крышка1
1-44H1396340200Уплотнение, масляный1
1-45H1343140700Регулировочная шайба0
1-45H1343140800Регулировочная шайба0
1-45H1343140900Регулировочная шайба0
1-45H1343141000Регулировочная шайба0
1-45H1343141100Регулировочная шайба0
1-45H1343141200Регулировочная шайба0
1-45H1343141300Регулировочная шайба0
1-46H1397660200Уплотнительное кольцо1
1-47H1345632500Втулка1
1-48H1340430800Крышка1
1-49H1340421400Прокладка1
1-50H0122061640Винт12
1-51H1340450100Пробка1
1-52H0265242940Прокладка1
1-53H1392060400Гайка3
1-54H1310410800Прокладка1
1-55H1340470000Пробка6
1-56H0258062210Шпонка, воодруфф1
1-57H1340260000Пробка1
1-58H1344963500Поинтер1
1-59H0200061240Болт2
1-60H0297314680Болт, проушина1
1-61H0293414130Шайба, сеалинг2
1-62H1344300200Болт, проушина1
1-63H0293410110Прокладка2
1-64H0297314570Болт, проушина1
1-65H0293414130Шайба, сеалинг2
1-66H1314243420Клапан, оверфлов1
1-67H0293414130Шайба, сеалинг2
1-68H1314200400Болт1
1-69H0265061040Прокладка1
1-70H1345634300Зажим2
1-71H1345638620Разъём1
1-72H0106351240Винт2
1-73H0141105440Пружинная шайба2
1-74H1345634200Крышка1
1-75H1345633700Зажим2
1-76H1345107520Кронштейн1
1-76H3266508500Кронштейн1
1-77H0201062040Болт3
1-78H1345130300Пластина1
1-79H1540112100Гайка1
1-80H1345639000Разъём1
1-81H0106351240Винт2
1-82H0141105440Пружинная шайба2
1-83H1345634200Крышка1
1-84H3266509100Держатель6
1-85H3266509200Уплотнительное кольцо6
1-86H3266509300Прокладка6
2HF144006030Шпилька1
3H3756405420Гайка, тампер1
4HF230006000Гайка1
5HF251506000Пружинная шайба1
