Гидроцилиндр рукояти — HITACHI EX1900-5

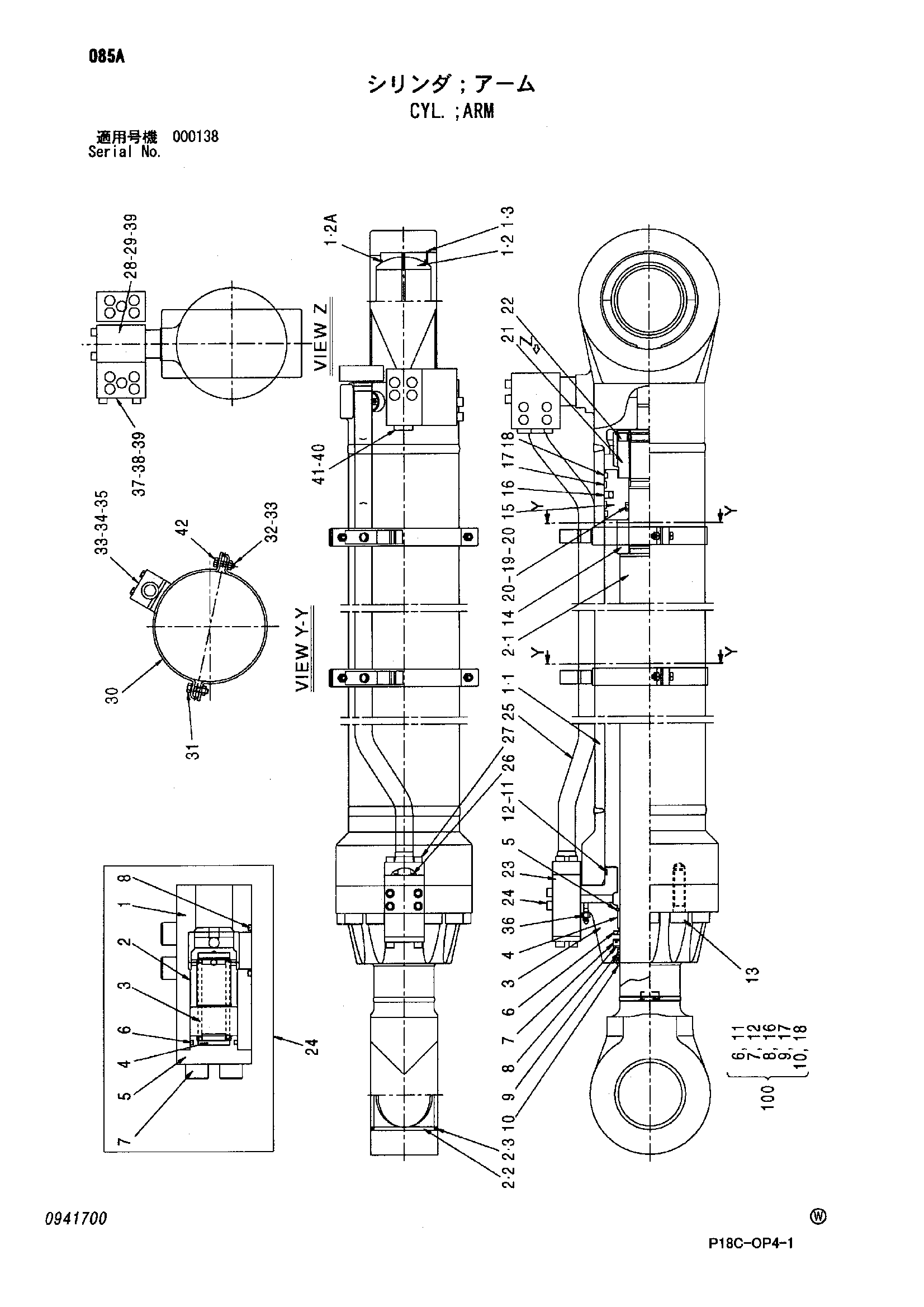

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4483377	Гидроцилиндр рукояти	1
1	0941701	Труба гидроцилиндра	1
1-1	0608503	Труба гидроцилиндра	1
1-2	0336306	Подшипник. спхерикал	1
1-2A	4295126	Уплотнение	1
1-3	0336307	Стопорное кольцо	1
2	0941702	Шток поршня	1
2-1	0454802	Шток поршня	1
2-2	0336306	Подшипник. спхерикал	1
2-2A	4295126	Уплотнение	1
2-3	0336307	Стопорное кольцо	1
3	0941703	Головка гидроцилиндра	1
4	4392642	Втулка	1
5	0834507	Стопорное кольцо	1
6	0336605	Уплотнительное кольцо	1
7	0257507	Кольцо U	1
8	0257527	Опорное кольцо	1
9	0706903	Направляющее кольцо	1
10	0809403	Грязесъёмное кольцо	1
11	0725520	Уплотнительное кольцо	1
12	0725521	Опорное кольцо	1
13	0317711	Болт с внутренним шестигранником	11
14	0339705	Амортизирующий подшипник	1
15	0454805	Поршень	1
16	0454806	Уплотнительное кольцо	1
17	0454807	Кольцо	2
18	0454808	Кольцо	2
19	0339710	Уплотнительное кольцо	1
20	0339711	Опорное кольцо	2
21	0339708	Гайка	1
22	0339709	Установочный винт	1
23	0411103	Клапан замедленного возврата	1
23-1	0242723	Корпус клапан	1
23-2	0411112	Клапан замедленного возврата	1
23-3	4153721	Пружина	1
23-4	4094938	Направляющая пружины	2
23-5	4094939	Пробка	1
23-6	4123446	Уплотнительное кольцо	1
23-7	0242725	Болт с внутренним шестигранником	4
23-8	4123444	Уплотнительное кольцо	1
24	M341600	Болт с внутренним шестигранником	4
25	0454809	Трубка	1
26	4123444	Уплотнительное кольцо	1
27	4104495	Болт с внутренним шестигранником	4
28	0454810	Соединение	1
29	0454811	Болт с внутренним шестигранником	4
30	0454813	Лента	2
31	0454814	Лента	2
32	0259111	Болт	4
33	0259112	Пружинная шайба	8
34	0242729	Держатель	2
35	0454816	Болт	4
36	0643016	Воздушный клапан	2
37	0454812	Соединение	1
38	0317223	Болт с внутренним шестигранником	4
39	0317224	Уплотнительное кольцо	2
40	0317227	Пробка	1
41	0317230	Уплотнительное кольцо	1
42	0454815	Гайка	4
43	0859204	Пластина	3
44	0360703	Болт	6
45	0360704	Пружинная шайба	6
100	4634047	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
