Поручень (двигатель платформа) — HITACHI EX1900-5

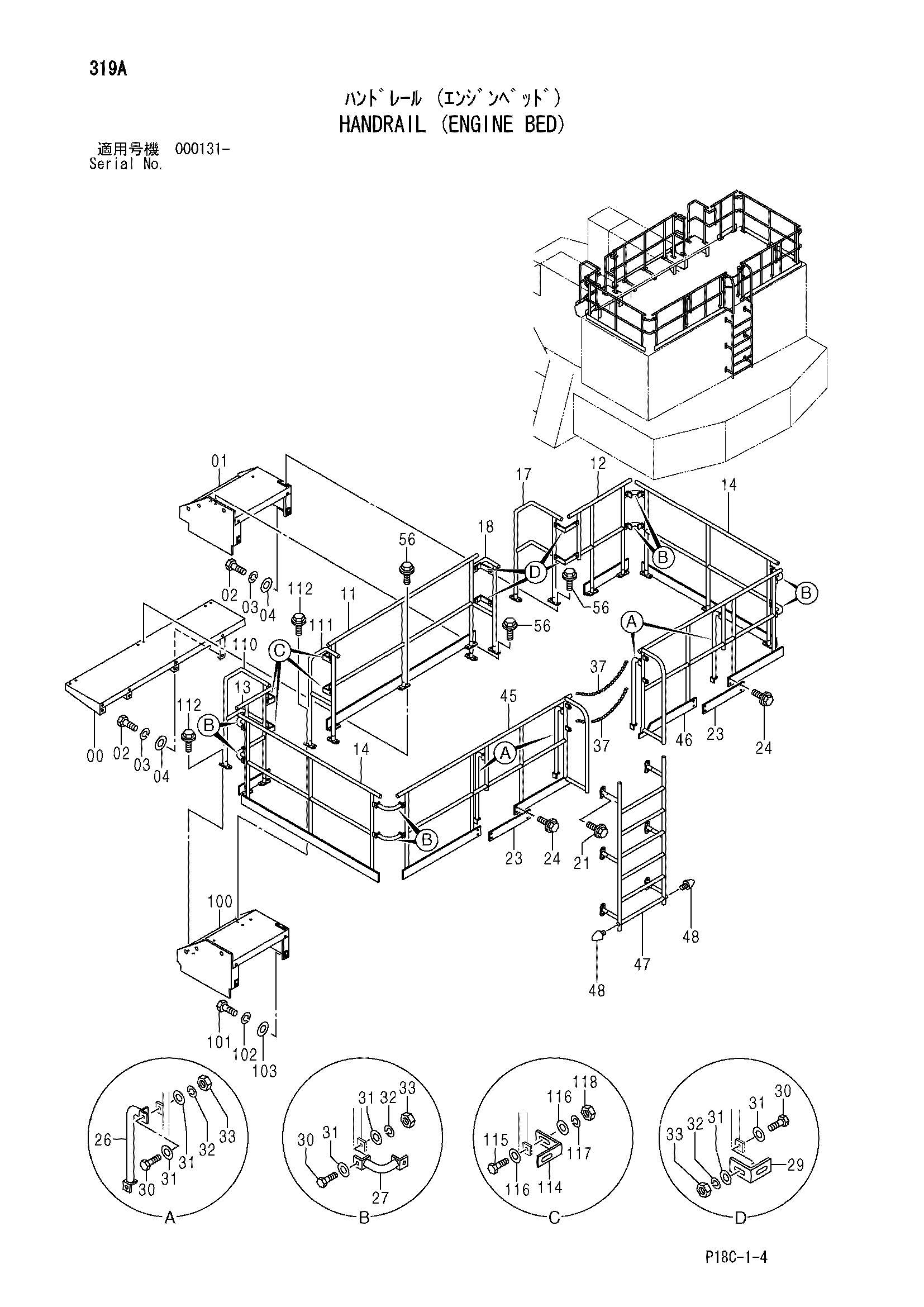

Заводская схема «Поручень (двигатель платформа)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7046890 | Крыло | 1 |
| 01 | 7046951 | Ступень | 1 |
| 02 | J901635 | Болт | 12 |
| 03 | A590916 | Пружинная шайба | 12 |
| 04 | A590116 | Плоская шайба | 12 |
| 11 | 7046966 | Поручень | 1 |
| 12 | 8083991 | Поручень | 1 |
| 13 | 8083990 | Поручень | 1 |
| 14 | 8083995 | Поручень | 2 |
| 17 | 8097601 | Поручень | 1 |
| 18 | 8097602 | Поручень | 1 |
| 21 | J271230 замена: J901230 | Болт с шайбой | 48 |
| 23 | 4445055 | Стойка | 2 |
| 24 | J271230 замена: J901230 | Болт с шайбой | 8 |
| 26 | 9744411 | Трубка | 4 |
| 27 | 9744447 | Трубка | 8 |
| 29 | 4434711 | Пластина | 4 |
| 30 | J901240 | Болт | 32 |
| 31 | 449490 | Шайба | 64 |
| 32 | A590912 | Пружинная шайба | 32 |
| 33 | J950012 | Гайка | 32 |
| 37 | 4446902 | Цепь | 2 |
| 45 | 7042927 | Поручень | 1 |
| 46 | 7042928 | Поручень | 1 |
| 47 | 8088568 | Лестница | 1 |
| 48 | 4371411 | Ограничитель резиновый | 2 |
| 56 | J271240 замена: J901240 | Болт с шайбой | 14 |
| 100 | 7046952 | Ступень | 1 |
| 101 | J901635 | Болт | 4 |
| 102 | A590916 | Пружинная шайба | 4 |
| 103 | A590116 | Плоская шайба | 4 |
| 110 | 8097601 | Поручень | 1 |
| 111 | 8097602 | Поручень | 1 |
| 112 | J271240 замена: J901240 | Болт с шайбой | 8 |
| 114 | 4434711 | Пластина | 4 |
| 115 | J901240 | Болт | 8 |
| 116 | 449490 | Шайба | 16 |
| 117 | A590912 | Пружинная шайба | 8 |
| 118 | J950012 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
