Лестница — HITACHI EX1900-5

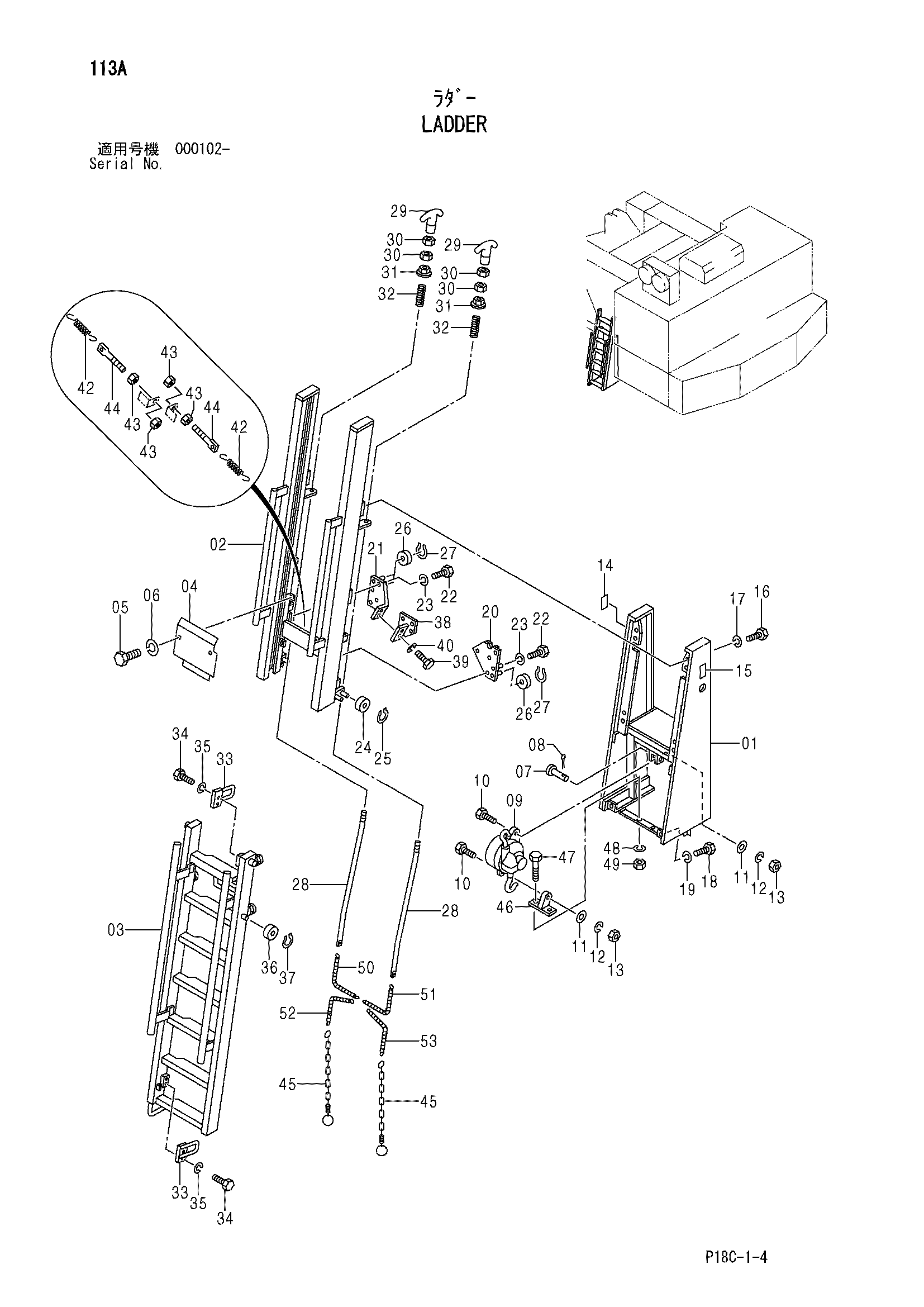

Заводская схема «Лестница» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4458029 замена: 4702566	Лестница в сборе	1
01	4603936	Рама	1
02	4603937	Направляющая	1
03	4603938	Лестница	1
04	4603939	Крышка	1
05	J901020	Болт	3
06	A590910	Пружинная шайба	3
07	4209049	Палец	1
08	A764028	Шплинт	1
09	4339317 замена: 4702563	Баланкер	1
10	J901245	Болт	2
11	A590112	Плоская шайба	2
12	A590912	Пружинная шайба	2
13	J950012	Гайка	2
14	4214568	Информационная табличка	1
15	4214569	Информационная табличка	1
16	J901225	Болт	8
17	A590912	Пружинная шайба	8
18	J901225	Болт	2
19	A590912	Пружинная шайба	2
20	4214571	Стопорная пластина	1
21	4214572	Стопорная пластина	1
22	J901230	Болт	6
23	A590912	Пружинная шайба	6
24	4209065	Направляющая каната	2
25	4406886	Зажим	2
26	4238815	Направляющая	4
27	4406886	Зажим	4
28	4209061	Шток	2
29	4209055	Рукоятка	2
30	M500807	Гайка	4
31	4209056	Гайка	2
32	4406887	Пружина	2
33	4209046	Ответная планка	2
34	J901230	Болт	4
35	A590912	Пружинная шайба	4
36	4406888	Шариковый подшипник	8
37	4406889	Зажим	8
38	4301682	Седло винта	1
39	J900612	Болт	2
40	A590906	Пружинная шайба	2
42	4238821	Пружина	2
43	M500807	Гайка	4
44	4214594	Болт	2
45	4603948	Кольцо	2
46	4345805 замена: 4603936	Кронштейн	1
46	4406882	Кронштейн	1
47	J901025	Болт	2
48	A590910	Пружинная шайба	2
49	J950010	Гайка	2
50	4406890	Цепь	1
51	4414278	Цепь	1
52	4406891	Цепь	1
53	4414279	Цепь	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
