Гидролинии рабочего оборудования (11.8m стрела)(2) — HITACHI EX1900-5

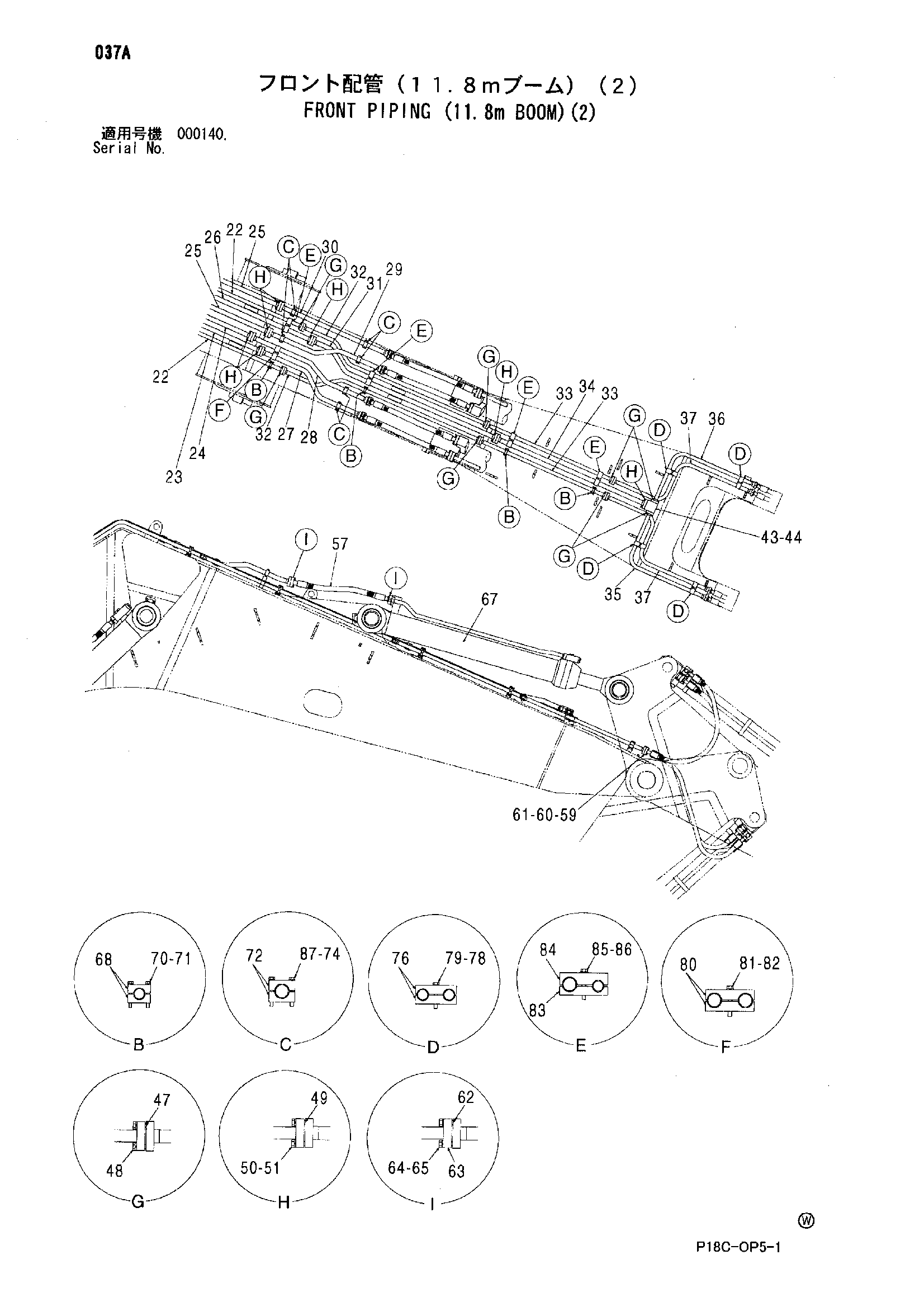

Заводская схема «Гидролинии рабочего оборудования (11.8m стрела)(2)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
22	8067648	Трубка	2
23	8067712	Трубка	1
24	8067640	Трубка	1
25	8067641	Трубка	2
26	8067642	Трубка	1
27	8063481	Трубка	1
28	8063480	Трубка	1
29	8063482	Трубка	1
30	8063483	Трубка	1
31	8063484	Трубка	1
32	8061356	Трубка	2
33	8061357	Трубка	2
34	8063485	Трубка	1
35	8061360	Трубка	1
36	8061362	Трубка	1
37	8061361	Трубка	2
43	3033046	Блок	1
44	4093624	Пробка	1
44A	957366	Уплотнительное кольцо	1
47	4510169	Уплотнительное кольцо	8
48	M341650	Болт с внутренним шестигранником	32
49	4510170	Уплотнительное кольцо	7
50	J912070	Болт	28
51	A590920	Пружинная шайба	28
57	4325453	Шланг	4
59	4510169	Уплотнительное кольцо	4
60	4075854	Разъёмный фланец	8
61	M341650	Болт с внутренним шестигранником	16
62	4510170	Уплотнительное кольцо	8
63	4169565	Разъёмный фланец	16
64	J912070	Болт	32
65	A590920	Пружинная шайба	32
67	4633431	Гидроцилиндр рукояти	2
68	4342723	Хомут трубки	8
70	A590912	Пружинная шайба	8
71	J901200	Болт	8
72	4357265	Хомут трубки	12
74	A590914	Пружинная шайба	12
76	4368932	Хомут трубки	8
78	A590914	Пружинная шайба	8
79	J901400	Болт	8
80	4368931	Хомут трубки	2
81	J901603	Болт	2
82	A590916	Пружинная шайба	2
83	4368933	Хомут трубки	4
84	4216191	Хомут трубки	4
85	J901603	Болт	8
86	A590916	Пружинная шайба	8
87	J901402	Болт	12

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
