Топливные трубопроводы (с отопитель)(1) — HITACHI EX1900-5

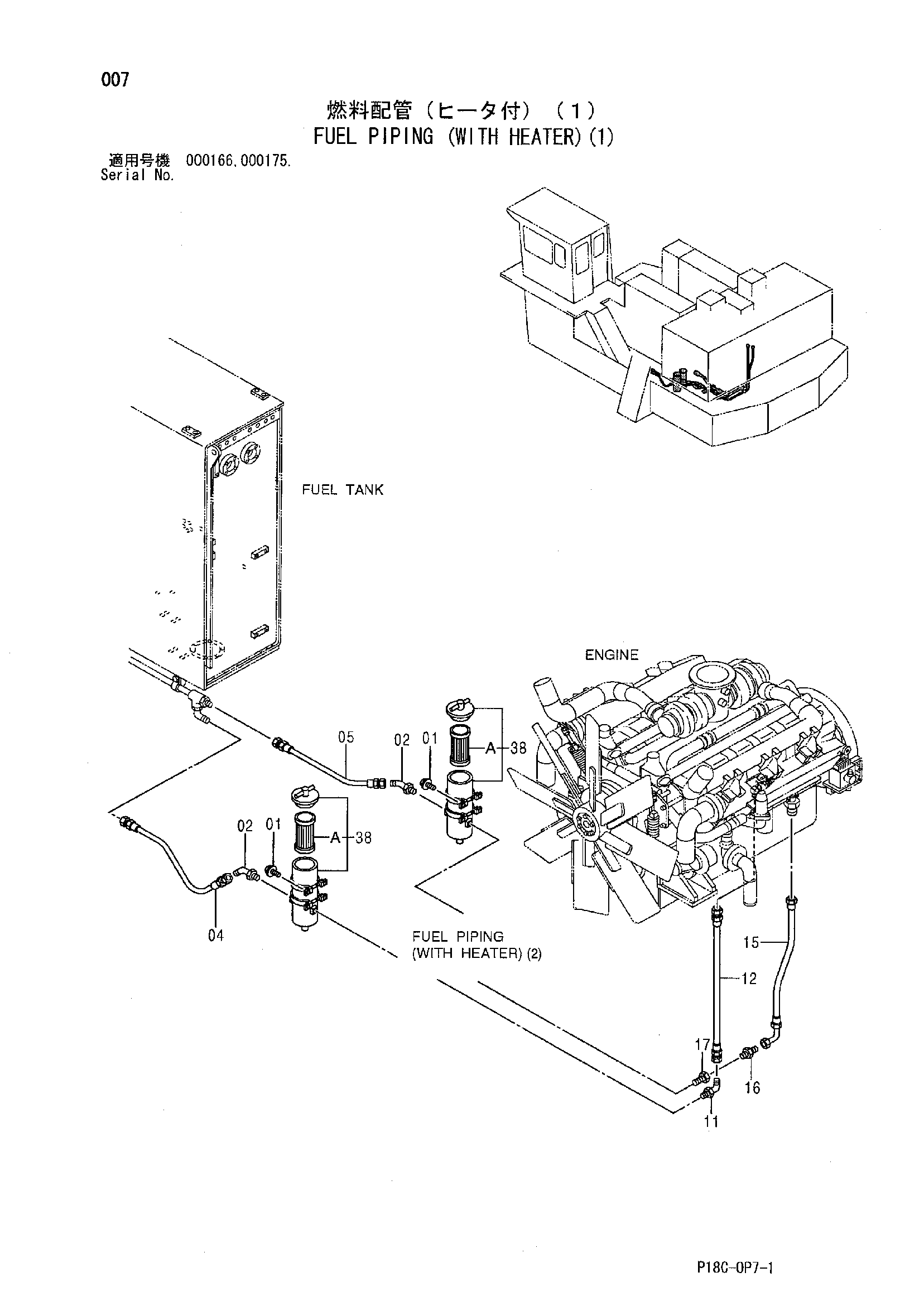

Заводская схема «Топливные трубопроводы (с отопитель)(1)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J260825 | Болт с шайбой | 8 |
| 01A | J900825 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 4210324 | Угловой штуцер | 4 |
| 04 | 4485495 | Шланг | 1 |
| 05 | 4485498 | Шланг | 2 |
| 11 | 4250039 | Угловой штуцер | 1 |
| 11A | 970860 | Уплотнительное кольцо | 1 |
| 12 | 4611792 | Шланг | 1 |
| 15 | 4485499 | Шланг | 1 |
| 16 | 4239900 | Адаптер | 1 |
| 17 | 94-1613 | Переходник | 1 |
| 38 | 4473693 | Фильтр | 2 |
| 38A | 4448737 | Фильтрующий элемент | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
