Задний монитор (1) — HITACHI EX1900-5

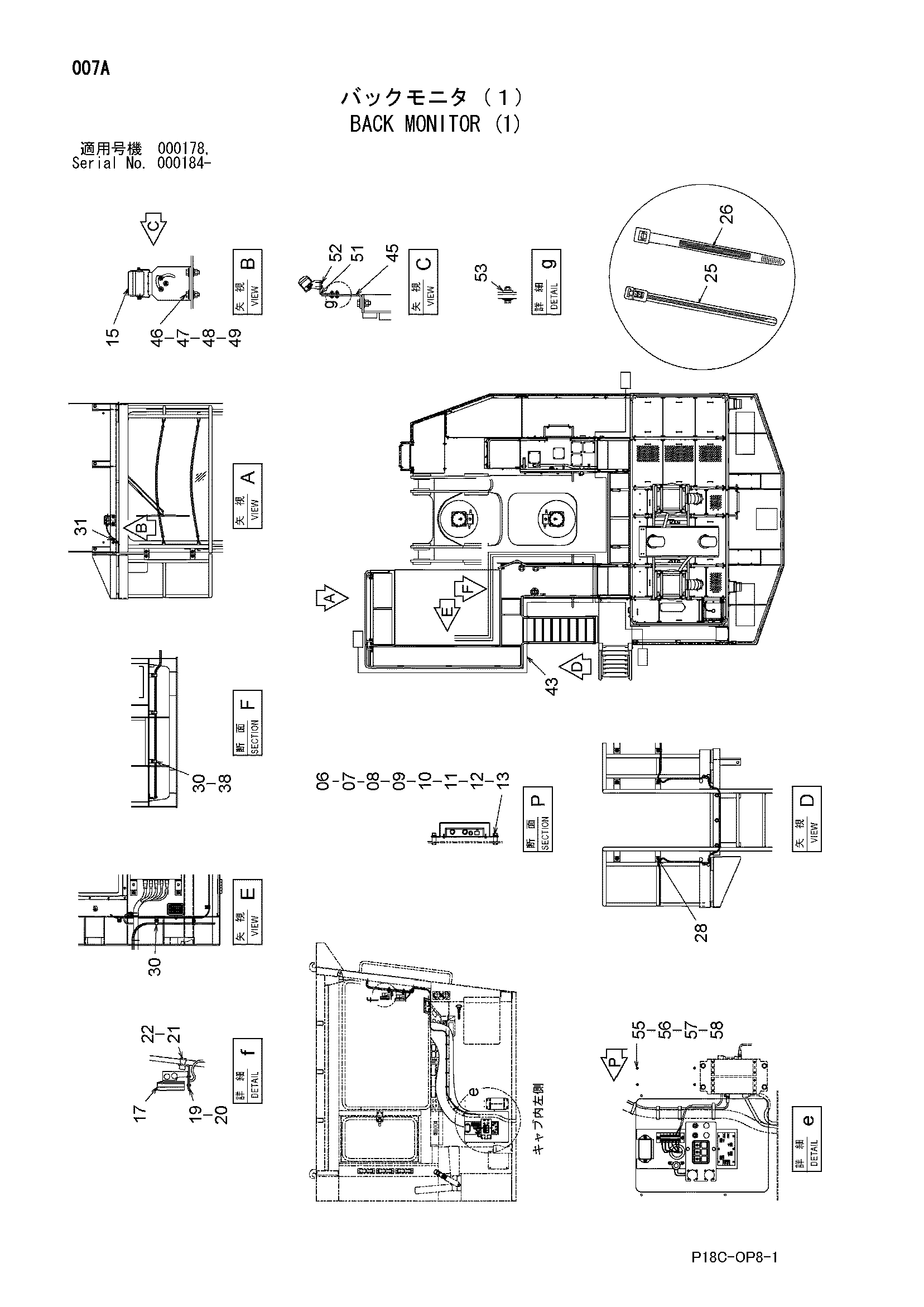

Заводская схема «Задний монитор (1)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 4659174 | Пластина | 1 |
| 07 | 4659173 | Крышка | 1 |
| 08 | J260835 | Болт с шайбой | 4 |
| 08A | J900835 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | A590108 | Плоская шайба | 4 |
| 10 | A590908 | Пружинная шайба | 4 |
| 11 | M500807 | Гайка | 4 |
| 12 | 4376486 | Проставка | 4 |
| 13 | J460312 | Винт с шайбой | 12 |
| 15 | 4660608 | Камера | 1 |
| 17 | 4660607 | Монитор | 3 |
| 19 | 8108118 | Кронштейн | 2 |
| 20 | 8108119 | Кронштейн | 1 |
| 21 | 4138227 | Хомут трубки | 3 |
| 22 | J271045 | Болт с шайбой | 3 |
| 22A | J901045 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 25 | 4055312 | Ленточный зажим | 20 |
| 26 | 4121859 | Ленточный зажим | 20 |
| 28 | 4190261 | Зажим | 7 |
| 30 | 4190277 | Зажим | 5 |
| 31 | 4190263 | Зажим | 1 |
| 38 | J271025 | Болт с шайбой | 3 |
| 38A | J901025 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 43 | 4665698 | Жгут проводов | 1 |
| 45 | 3091772 | Кронштейн | 1 |
| 46 | J271240 | Болт с шайбой | 2 |
| 46A | J901240 | Болт | 1 |
| 46B | J222012 | Шайба | 1 |
| 47 | A590112 | Плоская шайба | 2 |
| 48 | A590912 | Пружинная шайба | 2 |
| 49 | J950012 | Гайка | 2 |
| 51 | 4659177 | Кронштейн | 1 |
| 52 | J460510 | Винт с шайбой | 3 |
| 53 | A590108 | Плоская шайба | 9 |
| 55 | M430416 | Винт | 4 |
| 56 | A590104 | Плоская шайба | 8 |
| 57 | A590904 | Пружинная шайба | 4 |
| 58 | M500403 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
