Топливный топливный насос высокого давления общий — HITACHI EX1900-5

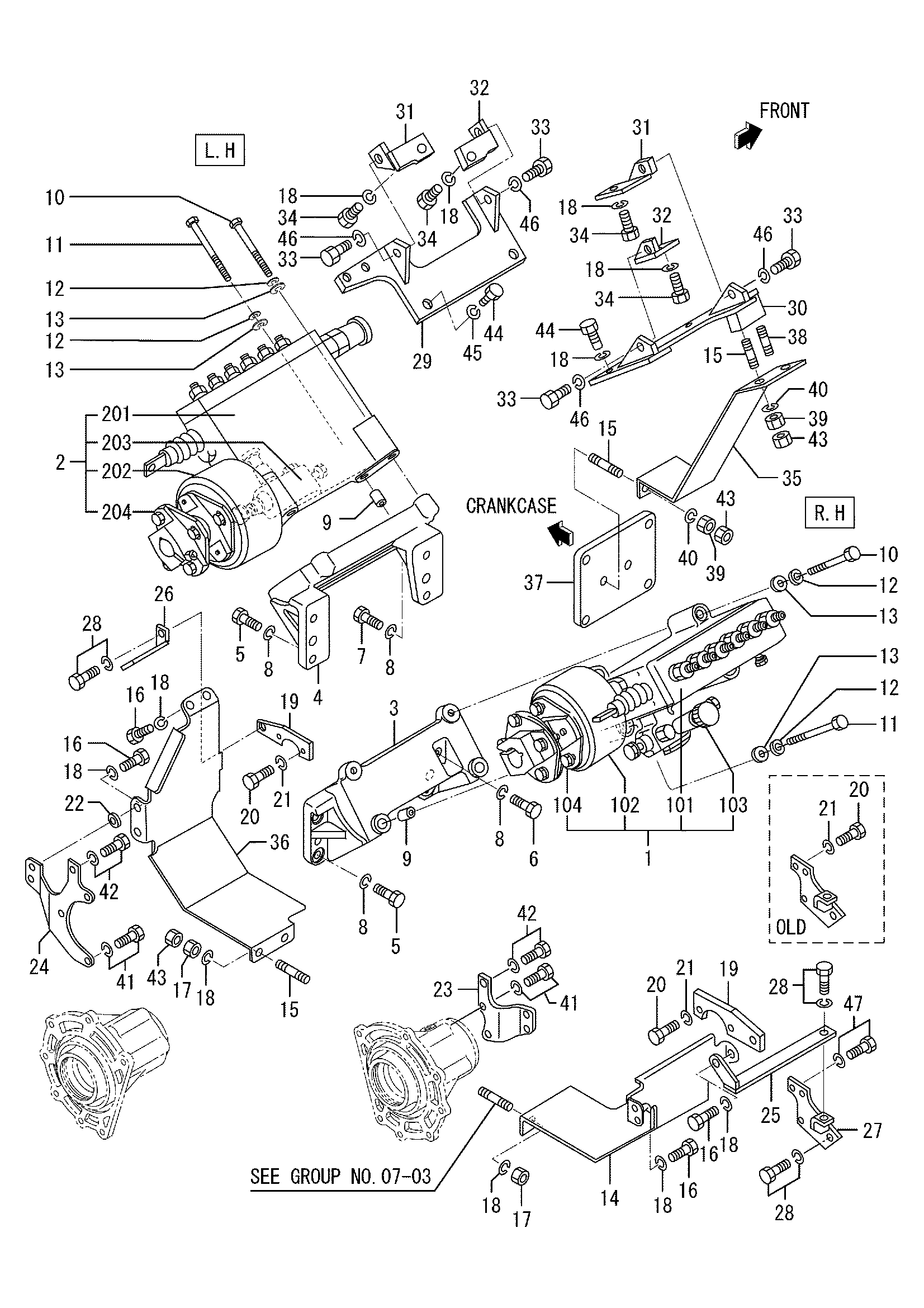

Заводская схема «Топливный топливный насос высокого давления общий» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3266521040 | Насос генератор в сборе, впрыск | 1 |
| 1 | H3266531040 | Насос генератор в сборе, впрыск | 1 |
| 1 | H3266500310 | Насос генератор в сборе, впрыск | 1 |
| 1-02 | H35A6507110 | Муфта | 1 |
| 1-03 | H35A6506060 | Насос, подающий | 1 |
| 1-04 | H35A6508060 | Муфта в сборе | 1 |
| 2 | H3266512040 | Насос генератор в сборе, впрыск | 1 |
| 2 | H3266522040 | Насос генератор в сборе, впрыск | 1 |
| 2 | H3266500320 | Насос генератор в сборе, впрыск | 1 |
| 2 | H3266510320 | Насос генератор в сборе, впрыск | 1 |
| 2-02 | H35A6507110 | Муфта | 1 |
| 2-03 | H35A6506060 | Насос, подающий | 1 |
| 2-04 | H35A6508060 | Муфта в сборе | 1 |
| 3 | H3266121100 | Кронштейн, впрыск насос | 1 |
| 3 | H3266131100 | Кронштейн, впрыск насос | 1 |
| 4 | H3266121200 | Кронштейн, впрыск насос | 1 |
| 4 | H3266131200 | Кронштейн, впрыск насос | 1 |
| 5 | HF115510030 | Болт | 6 |
| 6 | HF115510050 | Болт | 1 |
| 7 | HF115510070 | Болт | 1 |
| 8 | HF251510000 | Пружинная шайба | 8 |
| 9 | H3376111201 | Палец | 4 |
| 10 | HF115510085 | Болт | 4 |
| 11 | HF115510100 | Болт | 4 |
| 12 | HF251510000 | Пружинная шайба | 8 |
| 13 | HF250010000 | Шайба, плаин | 8 |
| 14 | H3266151500 | Крышка, муфта, правый | 1 |
| 15 | H3260717900 | Шпилька | 4 |
| 16 | HF103510016 | Болт | 6 |
| 17 | HF230010000 | Гайка | 4 |
| 18 | HF251510000 | Пружинная шайба | 18 |
| 19 | H3262503700 | Стойка | 2 |
| 20 | HF103506016 | Болт | 4 |
| 21 | HF251506000 | Пружинная шайба | 4 |
| 22 | HF250008000 | Шайба, плаин | 1 |
| 23 | H3266302600 | Стойка, крышка правый | 1 |
| 24 | H3266312500 | Стойка, крышка левый | 1 |
| 25 | H3266508200 | Ограничитель, приминг правый | 1 |
| 26 | H3266508300 | Ограничитель, приминг левый | 1 |
| 27 | H3266508100 | Пластина, впрыск хомут | 1 |
| 28 | HF180510025 | Болт, W/шайба | 3 |
| 29 | H3266153800 | Стойка, впрыск насос | 1 |
| 30 | H3266153700 | Стойка, впрыск насос | 1 |
| 30 | H3266163700 | Стойка, впрыск насос | 1 |
| 31 | H3266163500 | Стойка, впрыск насос | 2 |
| 32 | H3266163600 | Стойка, впрыск насос | 2 |
| 33 | HF103512035 | Болт | 4 |
| 34 | HF115510025 | Болт | 4 |
| 35 | H3266171900 | Пластина, тампер правый | 1 |
| 36 | H3266151800 | Пластина, тампер левый | 1 |
| 37 | H3260718100 | Крышка, боковой | 1 |
| 38 | H3260707900 | Шпилька | 2 |
| 39 | H3756405500 | Гайка | 4 |
| 40 | HF251510000 | Пружинная шайба | 4 |
| 41 | HF180508020 | Болт, W/шайба | 5 |
| 42 | HF180510020 | Болт, W/шайба | 2 |
| 43 | HF230010000 | Гайка | 4 |
| 44 | H3266151400 | Болт, насос стойка | 4 |
| 45 | HF251514000 | Пружинная шайба | 4 |
| 46 | HF251512000 | Пружинная шайба | 4 |
| 47 | HF180506016 | Болт, W/шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
