Ковш 5.0m3 — HITACHI EX1900-5

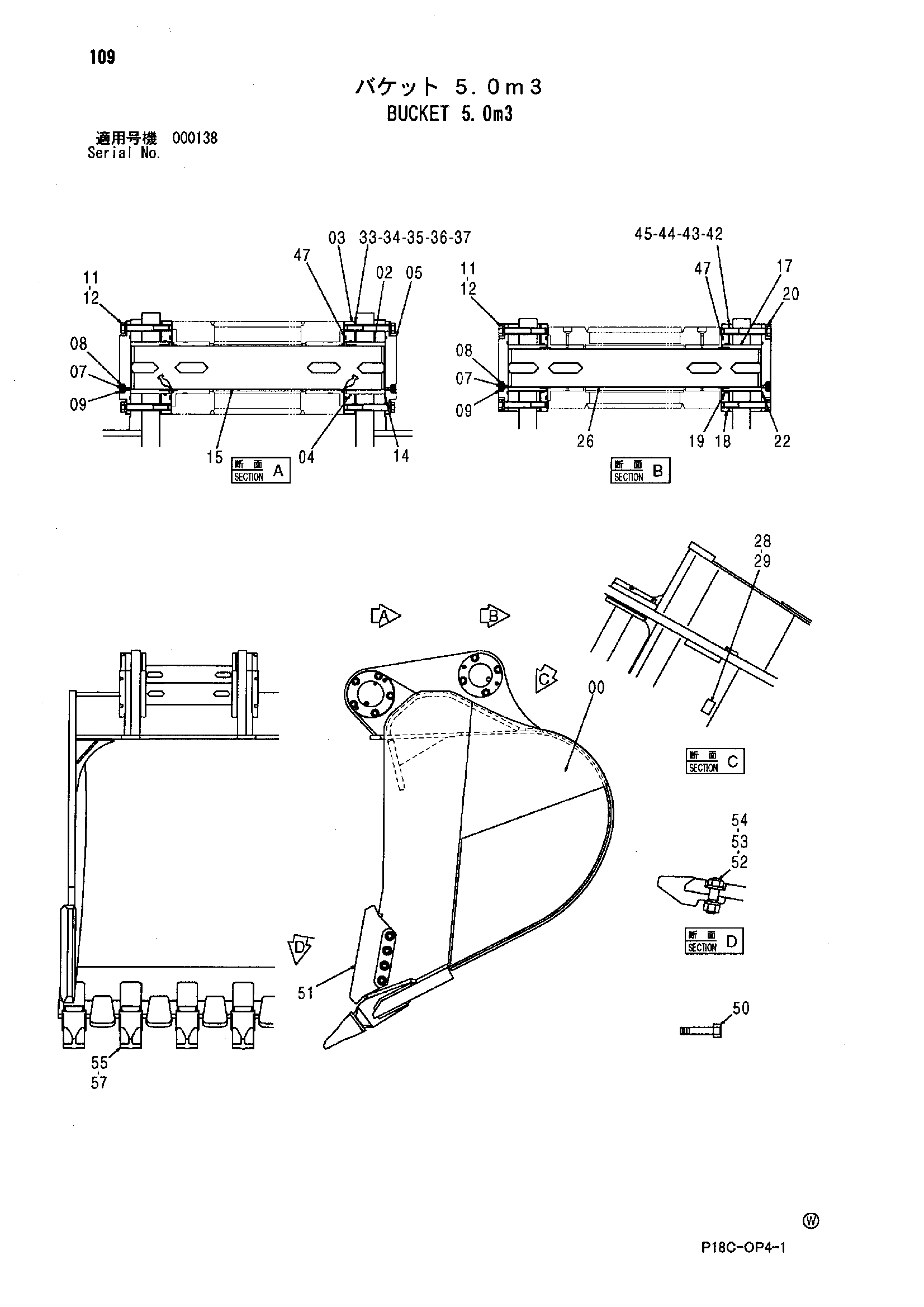

Заводская схема «Ковш 5.0m3» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9199065 | Ковш | 1 | |
| 00 | 5007584 | Ковш | 1 |
| 02 | 4378424 | Втулка | 2 |
| 03 | 3091563 | Проставка | 2 |
| 04 | A810190 | Уплотнительное кольцо | 2 |
| 05 | 3088657 | Крышка | 2 |
| 07 | J75481 | Пресс-маслёнка | 4 |
| 08 | 4130686 | Втулка | 4 |
| 09 | 4105912 | Колпачок | 4 |
| 11 | A590922 | Пружинная шайба | 18 |
| 12 | J932211 | Болт | 18 |
| 14 | A810220 | Уплотнительное кольцо | 2 |
| 15 | 3104483 | Палец | 1 |
| 17 | 4378425 | Втулка | 2 |
| 18 | 3076868 | Проставка | 2 |
| 19 | A810170 | Уплотнительное кольцо | 2 |
| 20 | 3076791 | Крышка | 2 |
| 22 | A810200 | Уплотнительное кольцо | 2 |
| 26 | 3104484 | Палец | 1 |
| 29 | M492564 | Приводной винт | 4 |
| 33 | 4451395 | Регулировочная шайба 0.4mm | 2 |
| 34 | 4451396 | Регулировочная шайба 1.0mm | 4 |
| 35 | 4451397 | Регулировочная шайба 2.0mm | 4 |
| 36 | 4451398 | Регулировочная шайба 3.2mm | 4 |
| 37 | 4451399 | Регулировочная шайба 6.0mm | 4 |
| 42 | 4389769 | Регулировочная шайба 0.4mm | 2 |
| 43 | 4389770 | Регулировочная шайба 1.0mm | 4 |
| 44 | 4389771 | Регулировочная шайба 2.0mm | 4 |
| 45 | 4389772 | Регулировочная шайба 3.2mm | 4 |
| 47 | 4378419 | Пылезащитное уплотнение | 4 |
| 50 | J932208 | Болт | 8 |
| 51 | 4268986 | Схроуд боковой | 2 |
| 52 | 4275192 | Болт башмак | 8 |
| 53 | 4167193 | Гайка | 8 |
| 54 | 4083438 | Шайба | 16 |
| 55 | 4456145 | Коронка зуба | 5 |
| 55 | 4638249 | Коронка зуба | 5 |
| 57 | 4397063 | Стопорный палец | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
