Трубопроводы системы смазки (стрела)(погрузчик) — HITACHI EX1900-5

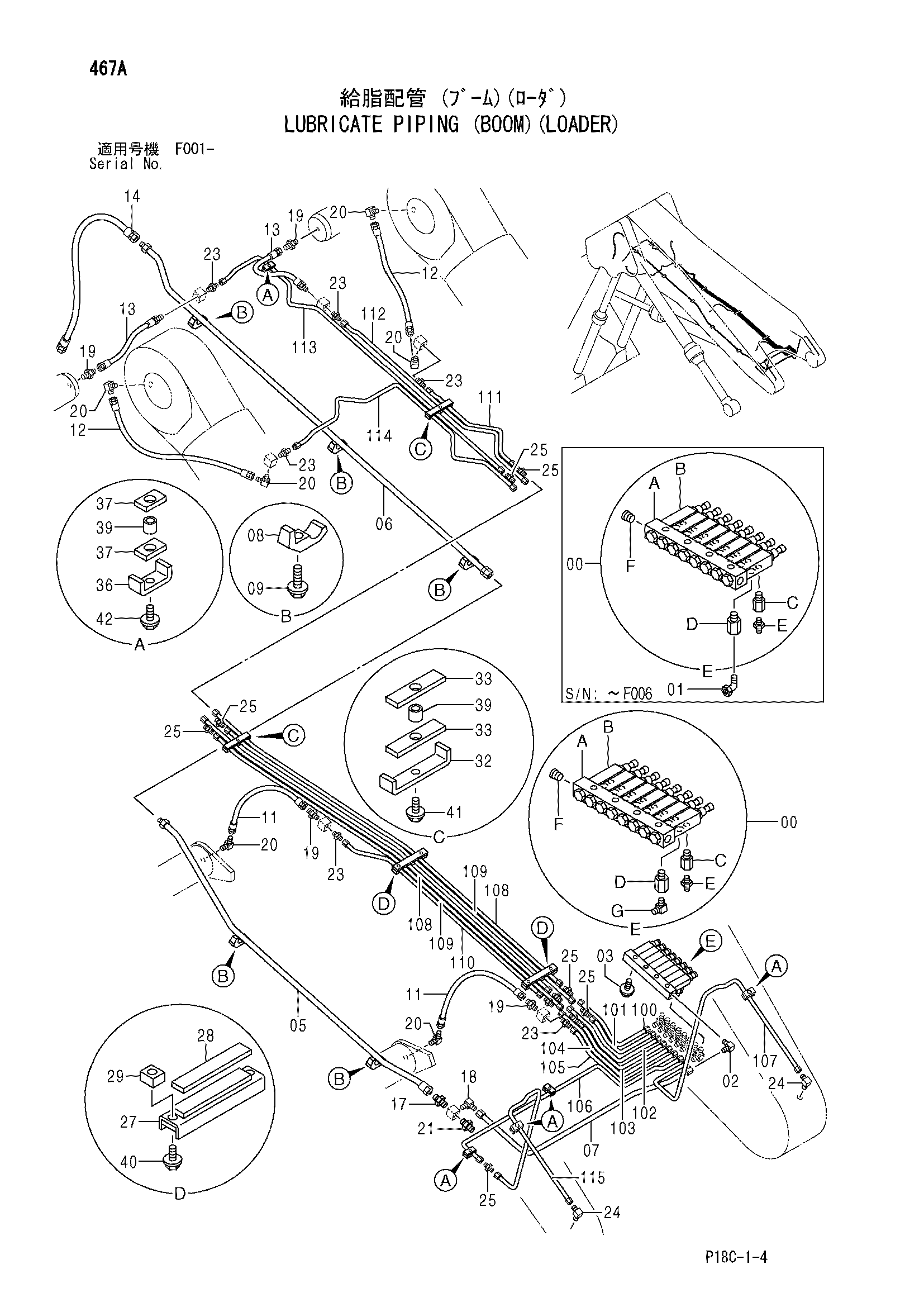

Заводская схема «Трубопроводы системы смазки (стрела)(погрузчик)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4253239	Клапан	1
00	4606605	Клапан	1
00A	4219015	Коллектор	1
00B	4182051	Клапан	8
00C	4191349	Адаптер	8
00D	4253567	Адаптер	8
00E	J75481	Пресс-маслёнка	8
00F	94-2102	Пробка	1
00F	4092534	Пробка	1
00G	4097666	Угловой штуцер	8
01	4130175	Штуцер трубки	8
02	94-1402	Угловой штуцер	1
03	J010845	Болт с шайбой	4
03	J260845 замена: J900845	Болт с шайбой	4
05	9728822	Трубка	1
06	9724243	Трубка	1
07	9727375	Трубка	1
08	4053595	Хомут трубки	5
09	J011255	Болт с шайбой	5
09	J271255 замена: J901255	Болт с шайбой	5
11	4141975	Шланг	2
12	4157949	Шланг	2
13	4159613	Шланг	2
14	4098518	Шланг	1
17	94-1304	Адаптер	1
18	94-1402	Угловой штуцер	1
19	94-1301	Адаптер	4
20	94-1401	Угловой штуцер	6
21	4221278	Адаптер	1
23	4130169	Штуцер трубки	6
23	4360981	Штуцер трубки	6
24	4130175	Штуцер трубки	2
24	4097666	Угловой штуцер	2
25	4130192	Штуцер трубки	10
25	4099282	Адаптер	10
27	9735865	Хомут	2
28	4264318	Резиновая прокладка	2
29	4264319	Проставка	4
32	4264320	Хомут	2
32	4302749	Хомут	2
33	4032159	Резиновая прокладка	4
33	4273721	Резиновая прокладка	4
36	4264321	Хомут	5
36	4302748	Хомут	5
37	4032161	Резиновая прокладка	10
37	4269657	Резиновая прокладка	10
39	4302747	Проставка	7
40	J011035	Болт с шайбой	4
40	J271035 замена: J901035	Болт с шайбой	4
41	J011235	Болт с шайбой	2
41	J271235 замена: J901235	Болт с шайбой	2
41	J011035	Болт с шайбой	2
41	J271035 замена: J901035	Болт с шайбой	2
42	J011230	Болт с шайбой	5
42	J271230 замена: J901230	Болт с шайбой	5
42	J011035	Болт с шайбой	5
42	J271035 замена: J901035	Болт с шайбой	5
100	4465234	Трубка	1
100	4605981	Трубка	1
101	4465235	Трубка	1
101	4605982	Трубка	1
102	4465236	Трубка	1
102	4605983	Трубка	1
103	4465237	Трубка	1
103	4605984	Трубка	1
104	4465238	Трубка	1
104	4605985	Трубка	1
105	4210769	Трубка	1
105	4605986	Трубка	1
106	4465229	Трубка	1
106	4605987	Трубка	1
107	4267373	Трубка	1
107	4605988	Трубка	1
108	4210770	Трубка	2
108	4605989	Трубка	2
109	4210771	Трубка	2
109	4605990	Трубка	2
110	4465230	Трубка	1
110	4605991	Трубка	1
111	4267375	Трубка	1
111	4605992	Трубка	1
112	4267376	Трубка	1
112	4605993	Трубка	1
113	4267377	Трубка	1
113	4605994	Трубка	1
114	4267378	Трубка	1
114	4605995	Трубка	1
115	4267379	Трубка	1
115	4605996	Трубка	1
