Гидролинии рабочего оборудования (рукоять 8.0m) — HITACHI EX1900-5

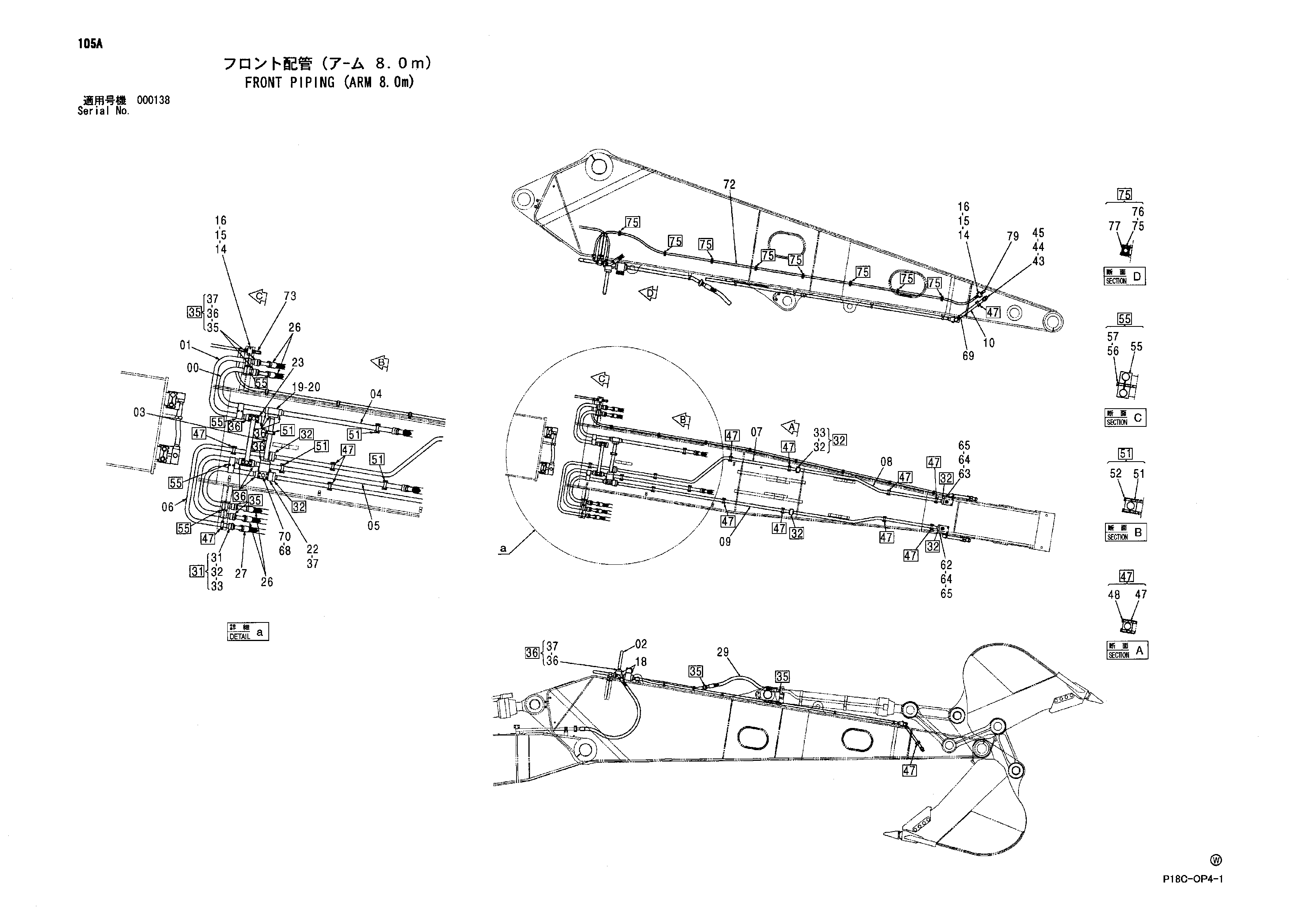

Заводская схема «Гидролинии рабочего оборудования (рукоять 8.0m)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8067651 | Трубка | 2 |
| 01 | 8067652 | Трубка | 2 |
| 02 | 8067653 | Трубка | 1 |
| 03 | 8083648 | Трубка | 1 |
| 04 | 8083647 | Трубка | 1 |
| 05 | 8083646 | Трубка | 1 |
| 06 | 8067665 | Трубка | 1 |
| 07 | 8083645 | Трубка | 1 |
| 08 | 8083649 | Трубка | 2 |
| 09 | 8083644 | Трубка | 1 |
| 10 | 9756426 | Трубка | 2 |
| 14 | 4627288 | Блок | 2 |
| 15 | J271270 | Болт с шайбой | 4 |
| 15A | J901270 | Болт | 1 |
| 15B | J222012 | Плоская шайба | 1 |
| 16 | A852166 | Адаптер | 4 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 3069918 | Блок | 3 |
| 19 | 4199195 | Коллектор | 1 |
| 20 | A885002 | Пробка | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 3077882 | Блок | 1 |
| 23 | 4091297 | Крышка | 1 |
| 26 | 4378847 | Шланг | 4 |
| 27 | 4378848 | Шланг | 1 |
| 29 | 4378850 | Шланг | 2 |
| 31 | 4089703 | Разъёмный фланец | 10 |
| 32 | 4508805 | Уплотнительное кольцо | 7 |
| 33 | 4146848 | Болт с внутренним шестигранником | 28 |
| 35 | 4075854 | Разъёмный фланец | 20 |
| 36 | 4510169 | Уплотнительное кольцо | 22 |
| 37 | 4146847 | Болт с внутренним шестигранником | 84 |
| 43 | 4042035 | Адаптер | 2 |
| 43A | 970860 | Уплотнительное кольцо | 1 |
| 44 | 9747612 | Пробка | 2 |
| 45 | 4378927 | Воздушный клапан | 2 |
| 47 | 4334364 | Хомут трубки | 30 |
| 48 | J271285 | Болт с шайбой | 30 |
| 48A | J901285 | Болт | 1 |
| 48B | J222012 | Плоская шайба | 1 |
| 51 | 4342723 | Хомут трубки | 6 |
| 52 | J271200 | Болт с шайбой | 6 |
| 52A | J901200 | Болт | 1 |
| 52B | J222012 | Плоская шайба | 1 |
| 55 | 4368932 | Хомут трубки | 8 |
| 56 | J901400 | Болт | 8 |
| 57 | A590914 | Пружинная шайба | 8 |
| 62 | 4450614 | Клапан | 1 |
| 63 | 4450615 | Клапан | 1 |
| 64 | J901490 | Болт | 4 |
| 65 | A590914 | Пружинная шайба | 4 |
| 68 | 4204115 | Болт с внутренним шестигранником | 4 |
| 69 | 4169593 | Угловой штуцер | 2 |
| 69A | 970860 | Уплотнительное кольцо | 1 |
| 70 | 4450610 | Клапан | 1 |
| 72 | 4631451 | Шланг | 1 |
| 73 | 4631452 | Шланг | 1 |
| 75 | 4217754 | Хомут | 8 |
| 76 | 4437996 | Втулка | 8 |
| 77 | J260865 | Болт с шайбой | 16 |
| 77A | J900865 | Болт | 1 |
| 77B | A590108 | Плоская шайба | 1 |
| 79 | 4208224 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
