Детали гидромолота (пол) — HITACHI EX1900-5

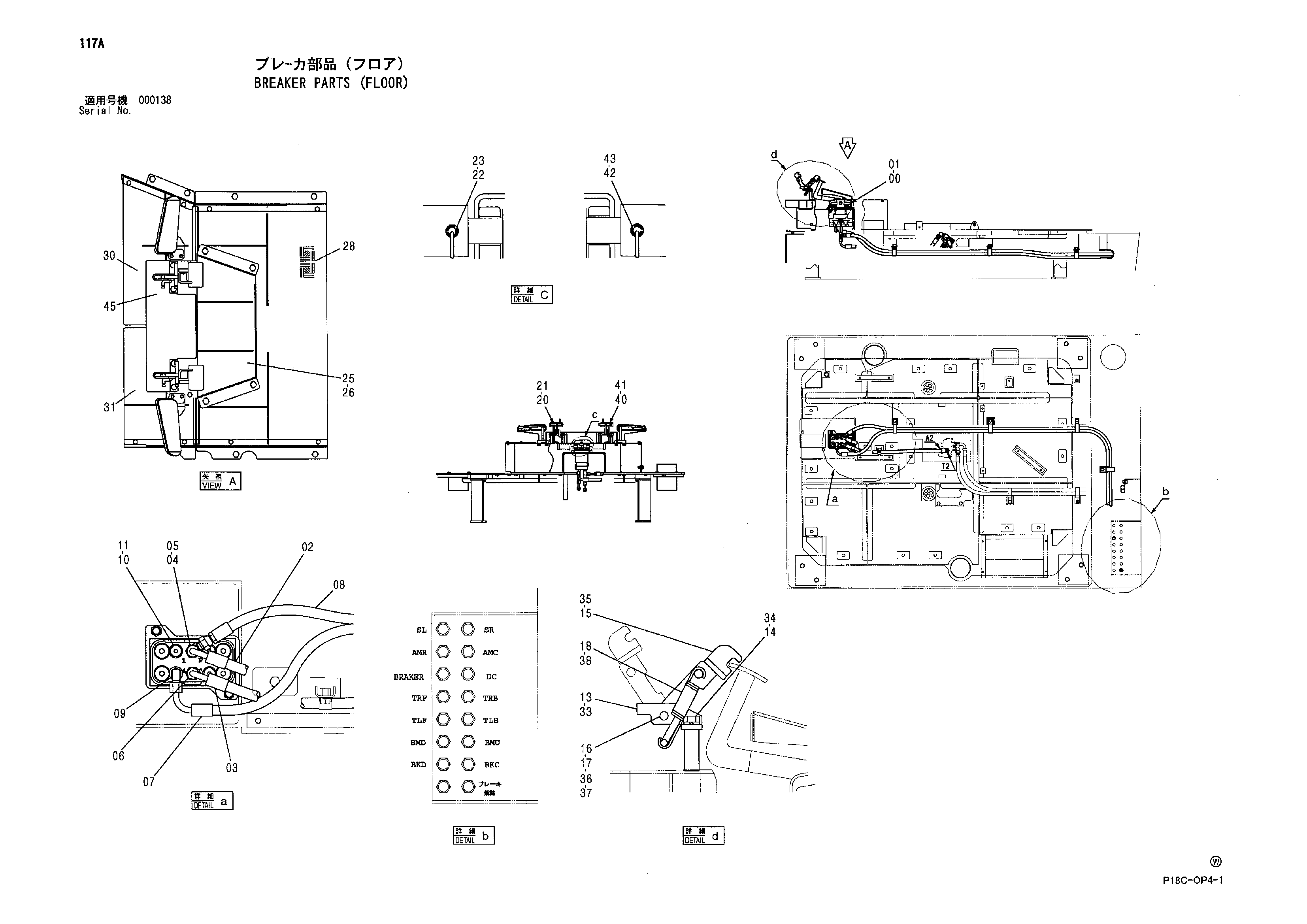

Заводская схема «Детали гидромолота (пол)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9074101 | Пилотный клапан | 1 |
| 01 | J271030 | Болт с шайбой | 2 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Плоская шайба | 1 |
| 02 | 4353885 | Шланг | 1 |
| 03 | 4353886 | Шланг | 1 |
| 04 | 4202564 | Адаптер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852423 | Тройник | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852123 | Адаптер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4353889 | Шланг | 1 |
| 08 | 4305130 | Шланг | 1 |
| 09 | A852323 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4208977 | Пробка | 1 |
| 11 | 964255 | Уплотнительное кольцо | 1 |
| 13 | 8099290 | Кронштейн | 1 |
| 14 | J271075 | Болт с шайбой | 2 |
| 14A | J901075 | Болт | 1 |
| 14B | J222010 | Плоская шайба | 1 |
| 15 | 9763849 | Кронштейн | 1 |
| 16 | A741026 | Палец | 1 |
| 17 | A763016 | Шплинт | 1 |
| 18 | 4149125 | Пружина | 1 |
| 20 | 8038850 | Педаль R | 1 |
| 21 | 972898 | Крышка | 1 |
| 22 | 4033504 | Пружинный штифт | 1 |
| 23 | 4183195 | Провод | 1 |
| 25 | 8077010 | Крышка | 1 |
| 26 | 4423112 | Лента | 1 |
| 28 | 2052114 | Резиновая прокладка | 1 |
| 33 | 8099290 | Кронштейн | 1 |
| 34 | J271075 | Болт с шайбой | 2 |
| 34A | J901075 | Болт | 1 |
| 34B | J222010 | Плоская шайба | 1 |
| 35 | 9763922 | Кронштейн | 1 |
| 36 | A741026 | Палец | 1 |
| 37 | A763016 | Шплинт | 1 |
| 38 | 4149125 | Пружина | 1 |
| 40 | 8038851 | Педаль L | 1 |
| 41 | 972898 | Крышка | 1 |
| 42 | 4033504 | Пружинный штифт | 1 |
| 43 | 4183195 | Провод | 1 |
| 45 | 3104211 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
