Гусеница крышка (сепаратес тип) — HITACHI EX1900-5

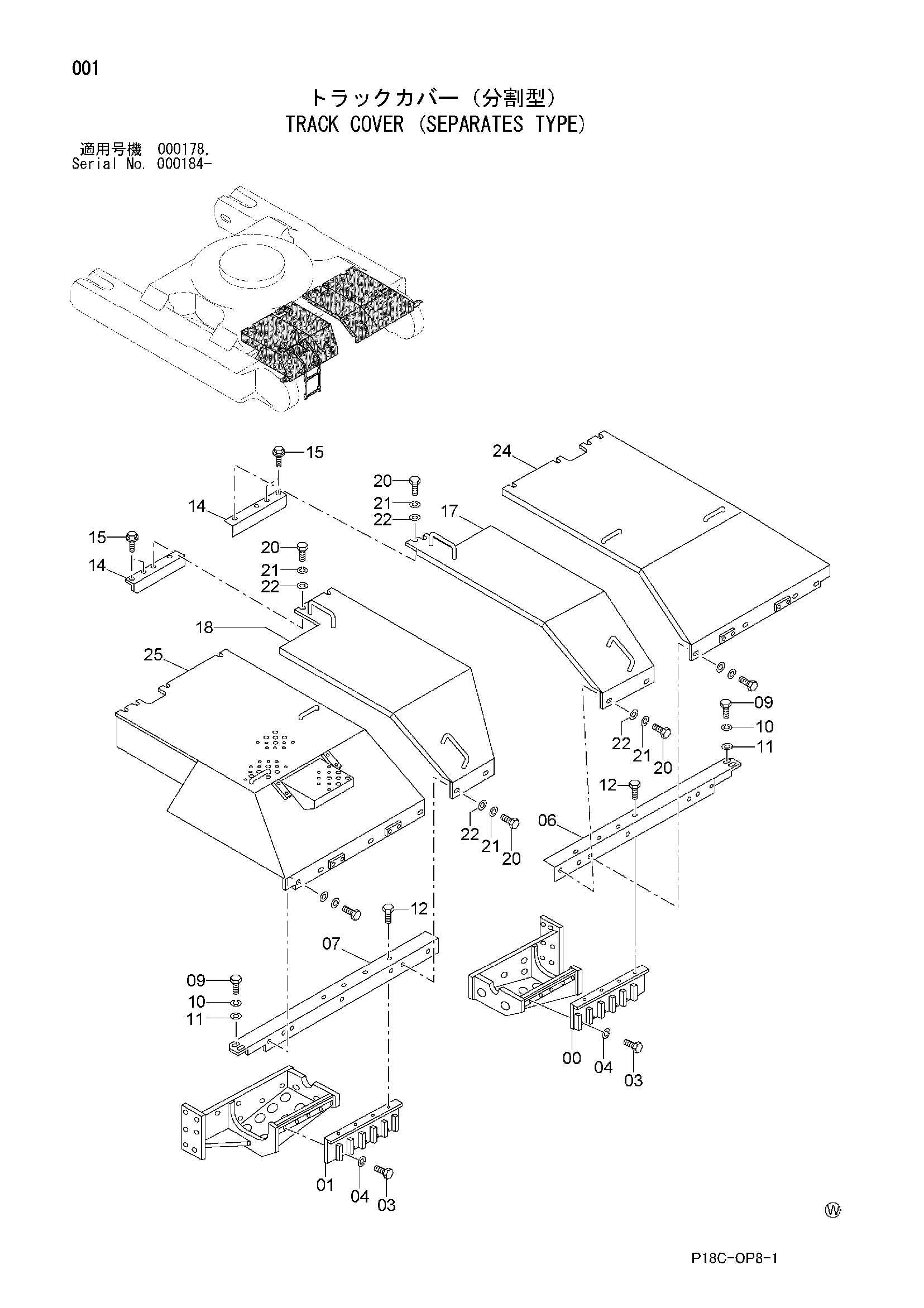

Заводская схема «Гусеница крышка (сепаратес тип)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8107821 | Правый кронштейн | 1 |
| 01 | 8107822 | Левый кронштейн | 1 |
| 03 | J931635 | Болт | 10 |
| 04 | 4087197 | Шайба | 10 |
| 06 | 3109508 | Правый кронштейн | 1 |
| 07 | 3109509 | Левый кронштейн | 1 |
| 09 | J901640 | Болт | 4 |
| 10 | A590916 | Пружинная шайба | 4 |
| 11 | 4114405 | Шайба | 4 |
| 12 | J281235 | Болт с шайбой | 8 |
| 12A | J901235 | Болт | 1 |
| 12B | 4249324 | Шайба | 1 |
| 14 | 4664521 | Кронштейн | 2 |
| 15 | J271235 | Болт с шайбой | 4 |
| 15A | J901235 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 17 | 7051985 | Крышка | 1 |
| 18 | 7051986 | Крышка | 1 |
| 20 | J901225 | Болт | 8 |
| 21 | A590912 | Пружинная шайба | 8 |
| 22 | 449490 | Плоская шайба | 8 |
| 24 | 6020552 | Крышка | 1 |
| 25 | 6020529 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
