Напорные трубопроводы (двигатель платформа) — HITACHI EX1900-5

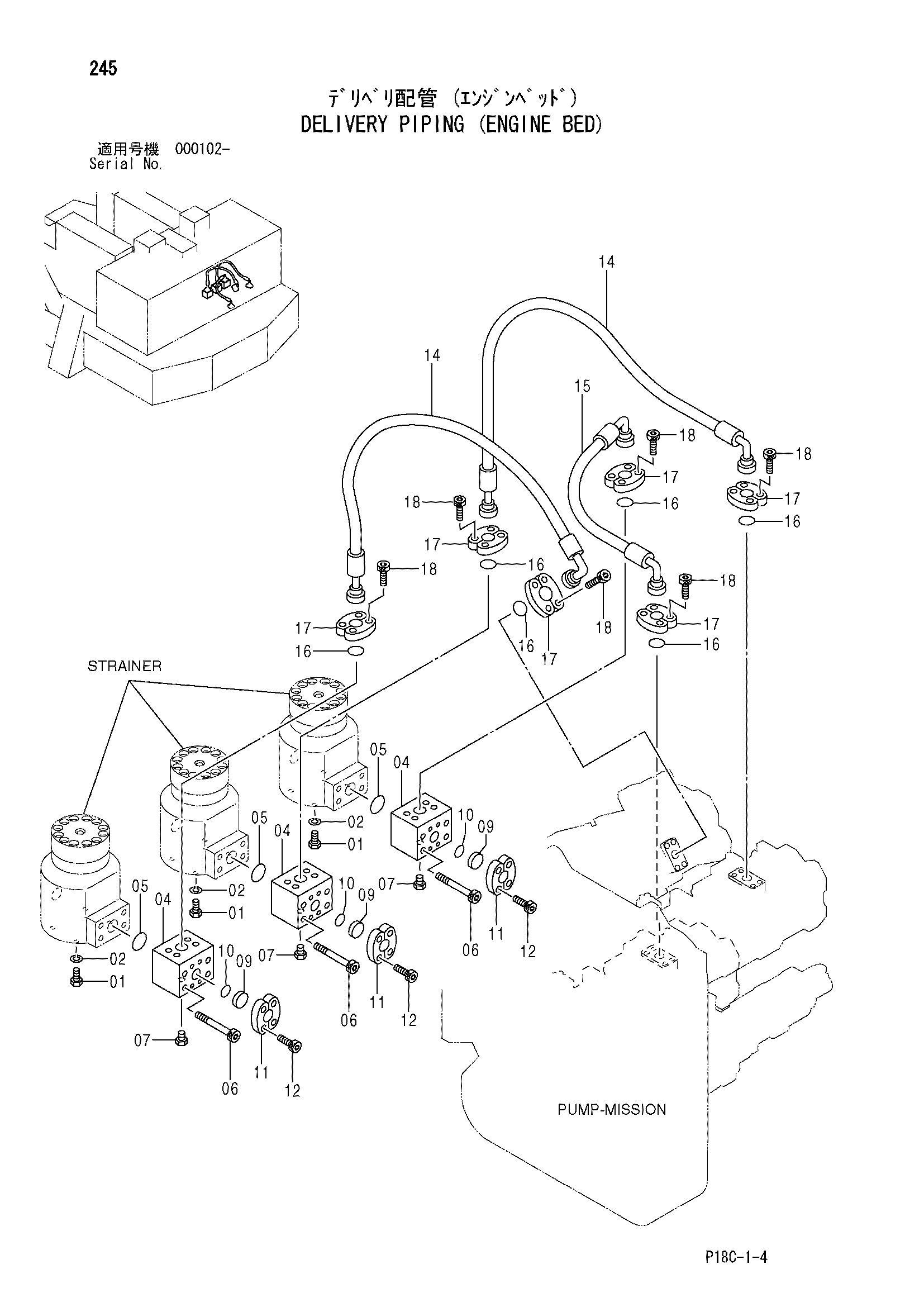

Заводская схема «Напорные трубопроводы (двигатель платформа)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J901645 | Болт | 12 |
| 02 | A590916 | Пружинная шайба | 12 |
| 04 | 3092027 | Блок | 3 |
| 05 | 4292385 | Уплотнительное кольцо | 3 |
| 06 | M342003 | Болт с внутренним шестигранником | 12 |
| 07 | A885002 | Пробка | 3 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4336674 | Крышка | 3 |
| 10 | 4292382 | Уплотнительное кольцо | 3 |
| 11 | 4085560 | Разъёмный фланец | 6 |
| 12 | M341240 | Болт с внутренним шестигранником | 12 |
| 14 | 4437913 | Шланг | 2 |
| 15 | 4364242 | Шланг | 1 |
| 16 | 4292384 | Уплотнительное кольцо | 6 |
| 17 | 4075854 | Разъёмный фланец | 12 |
| 18 | M341650 | Болт с внутренним шестигранником | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
