Гидролинии рабочего оборудования (стрела 8.3m)(1) — HITACHI EX1900-5

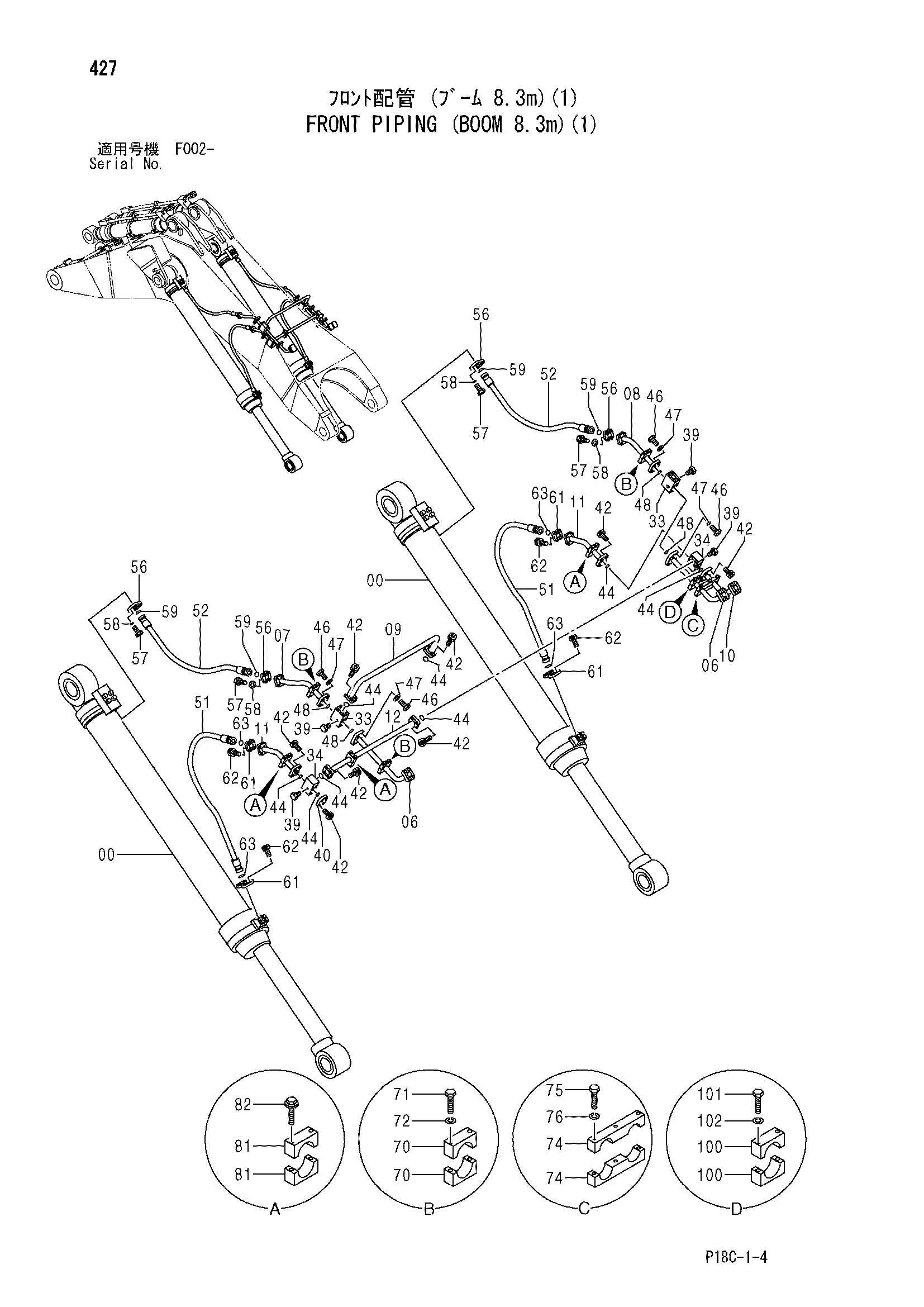

Заводская схема «Гидролинии рабочего оборудования (стрела 8.3m)(1)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4456959 | Гидроцилиндр стрелы | 2 |
| 06 | 8063452 | Трубка | 2 |
| 07 | 8063486 | Трубка | 1 |
| 08 | 8063479 | Трубка | 1 |
| 09 | 8057330 | Трубка | 1 |
| 10 | 8063531 | Трубка | 1 |
| 11 | 8057329 | Трубка | 2 |
| 12 | 8057328 | Трубка | 1 |
| 33 | 3037678 | Блок | 2 |
| 34 | 4199195 | Коллектор | 2 |
| 39 | 4093624 | Пробка | 4 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4091297 | Крышка | 1 |
| 42 | M341650 | Болт с внутренним шестигранником | 32 |
| 44 | 4510169 | Уплотнительное кольцо | 8 |
| 46 | J912070 | Болт | 16 |
| 47 | A590920 | Пружинная шайба | 16 |
| 48 | 4510170 | Уплотнительное кольцо | 4 |
| 51 | 4349967 | Шланг | 2 |
| 52 | 4325452 | Шланг | 2 |
| 56 | 4169565 | Разъёмный фланец | 8 |
| 57 | J912070 | Болт | 16 |
| 58 | A590920 | Пружинная шайба | 16 |
| 59 | 4510170 | Уплотнительное кольцо | 4 |
| 61 | 4075854 | Разъёмный фланец | 8 |
| 62 | M341650 | Болт с внутренним шестигранником | 16 |
| 63 | 4510169 | Уплотнительное кольцо | 4 |
| 70 | 4357265 | Хомут трубки | 6 |
| 71 | J901402 | Болт | 6 |
| 72 | A590914 | Пружинная шайба | 6 |
| 74 | 4357287 | Хомут трубки | 2 |
| 75 | J901402 | Болт | 3 |
| 76 | A590914 | Пружинная шайба | 3 |
| 81 | 4342723 | Хомут трубки | 6 |
| 82 | J011295 | Болт с шайбой | 6 |
| 82 | J271295 замена: J901295 | Болт с шайбой | 6 |
| 100 | 4357265 | Хомут трубки | 2 |
| 101 | J901402 | Болт | 2 |
| 102 | A590914 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
