Сиденье опора — HITACHI EX1900-5

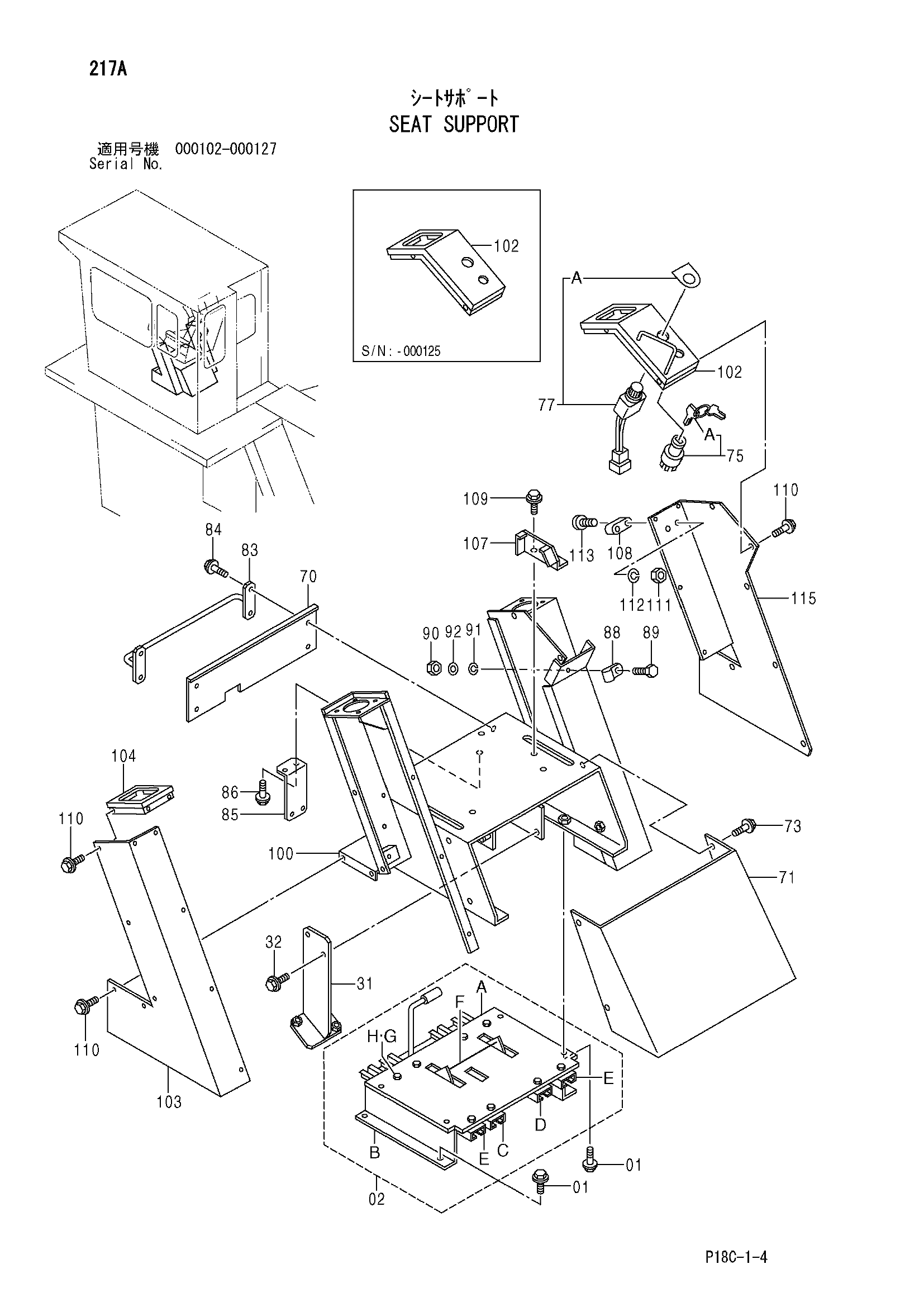

Заводская схема «Сиденье опора» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J011035 | Болт с шайбой | 8 |
| 02 | 4353197 | Опора | 1 |
| 02A | 4429265 | Пластина | 1 |
| 02B | 4429266 | Кронштейн | 1 |
| 02C | 4429267 | Направляющая | 1 |
| 02D | 4429268 | Направляющая | 1 |
| 02E | 4429269 | Направляющая | 1 |
| 02F | 4429270 | Провод | 1 |
| 02G | J950010 | Гайка | 16 |
| 02H | A590910 | Пружинная шайба | 16 |
| 31 | 8063025 | Кронштейн | 1 |
| 32 | J011025 | Болт с шайбой | 2 |
| 70 | 4430612 | Крышка | 1 |
| 71 | 2037962 | Крышка | 1 |
| 73 | J020616 | Болт с шайбой | 4 |
| 76 | 4449622 | Выключатель | 1 |
| 76A | 4449134 | Информационная табличка | 1 |
| 83 | 9753908 | Стойка | 1 |
| 84 | J020620 | Болт с шайбой | 4 |
| 85 | 8066623 | Кронштейн | 1 |
| 86 | J011020 | Болт с шайбой | 4 |
| 88 | 4190275 | Зажим | 4 |
| 89 | J900820 | Болт | 4 |
| 90 | M500807 | Гайка | 4 |
| 91 | A590908 | Пружинная шайба | 4 |
| 92 | A590108 | Плоская шайба | 4 |
| 100 | 6019598 замена: 6022223 | Опора | 1 |
| 102 | 7030155 замена: 7044287 | Крышка | 1 |
| 102 | 7044287 замена: 6022223 | Крышка | 1 |
| 103 | 2037965 | Крышка | 1 |
| 104 | 8062726 | Крышка | 1 |
| 107 | 9745398 | Крышка | 1 |
| 108 | 9745396 | Кронштейн | 1 |
| 109 | J020820 | Болт с шайбой | 2 |
| 110 | J020616 | Болт с шайбой | 23 |
| 111 | M500605 | Гайка | 2 |
| 112 | A590906 | Пружинная шайба | 2 |
| 113 | M430616 | Винт | 2 |
| 115 | 2039425 замена: 6022223 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
