Масляный трубка(деталь-2) — HITACHI EX1900-5

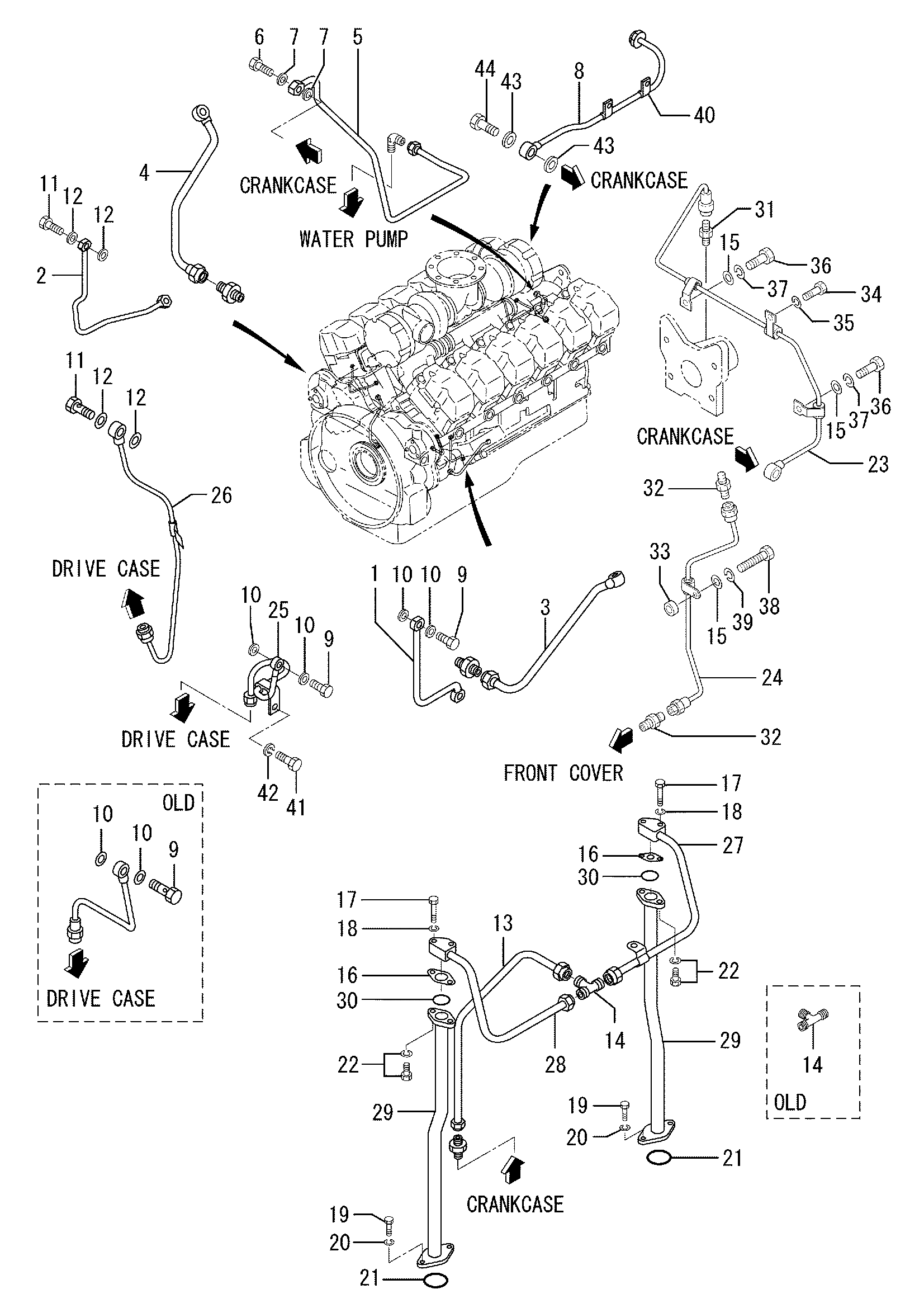

Заводская схема «Масляный трубка(деталь-2)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3263602100 | Трубка, масляный правый | 1 |
| 2 | H3263612200 | Трубка, масляный левый | 1 |
| 3 | H3263658300 | Трубка, масляный дренажный правый | 1 |
| 4 | H3263658400 | Трубка, масляный дренажный левый | 1 |
| 5 | H3263602600 | Трубка, масляный | 1 |
| 6 | H3253602801 | Болт, проушина | 1 |
| 7 | H0594601001 | Шайба, сеалинг | 2 |
| 8 | H3263652800 | Трубка, дренажный | 1 |
| 9 | H3253602801 | Болт, проушина | 2 |
| 10 | H0594601001 | Шайба, сеалинг | 4 |
| 11 | H3253602801 | Болт, проушина | 2 |
| 12 | H0594601001 | Шайба, сеалинг | 4 |
| 13 | H3263600401 | Трубка, масляный | 1 |
| 14 | HF417412000 | Т-джоинт | 1 |
| 14 | H3263701200 | Т-джоинт | 1 |
| 15 | HF250012000 | Шайба, плаин | 3 |
| 16 | H3623610700 | Манжета | 2 |
| 16 | H35C3602900 | Манжета | 2 |
| 17 | HF115510040 | Болт | 4 |
| 18 | HF251510000 | Пружинная шайба | 4 |
| 19 | HF115510025 | Болт | 4 |
| 20 | HF251510000 | Пружинная шайба | 4 |
| 21 | H0550720400 | Уплотнительное кольцо | 2 |
| 22 | HF200510025 | Болт, W/шайба | 4 |
| 23 | H3263657600 | Трубка, масляный | 1 |
| 24 | H3263657700 | Трубка, масляный | 1 |
| 25 | H3263605600 | Трубка, масляный | 1 |
| 25 | H3263615600 | Трубка, масляный | 1 |
| 26 | H3263615700 | Трубка, масляный | 1 |
| 27 | H3263617500 | Трубка, масляный | 1 |
| 28 | H3263607600 | Трубка, масляный | 1 |
| 29 | H3263607900 | Трубка, дренажный | 2 |
| 29 | H3263617900 | Трубка, дренажный | 2 |
| 30 | H0550720300 | Уплотнительное кольцо | 2 |
| 31 | HF454006300 | Разъём | 1 |
| 32 | HF454010000 | Разъём | 2 |
| 33 | H56C9515100 | Втулка | 1 |
| 34 | HF103510016 | Болт | 1 |
| 35 | HF251510000 | Пружинная шайба | 1 |
| 36 | HF103512020 | Болт | 2 |
| 37 | HF251512000 | Пружинная шайба | 2 |
| 38 | HF115512100 | Болт | 1 |
| 39 | HF251512000 | Пружинная шайба | 1 |
| 40 | H6145700700 | Зажим | 2 |
| 41 | HF103510020 | Болт | 1 |
| 42 | HF251510000 | Пружинная шайба | 1 |
| 43 | H0594601601 | Шайба, сеалинг | 2 |
| 44 | HF461016000 | Болт, проушина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
