Пилотные гидролинии (насос ~ гидрораспределитель) — HITACHI EX1900-5

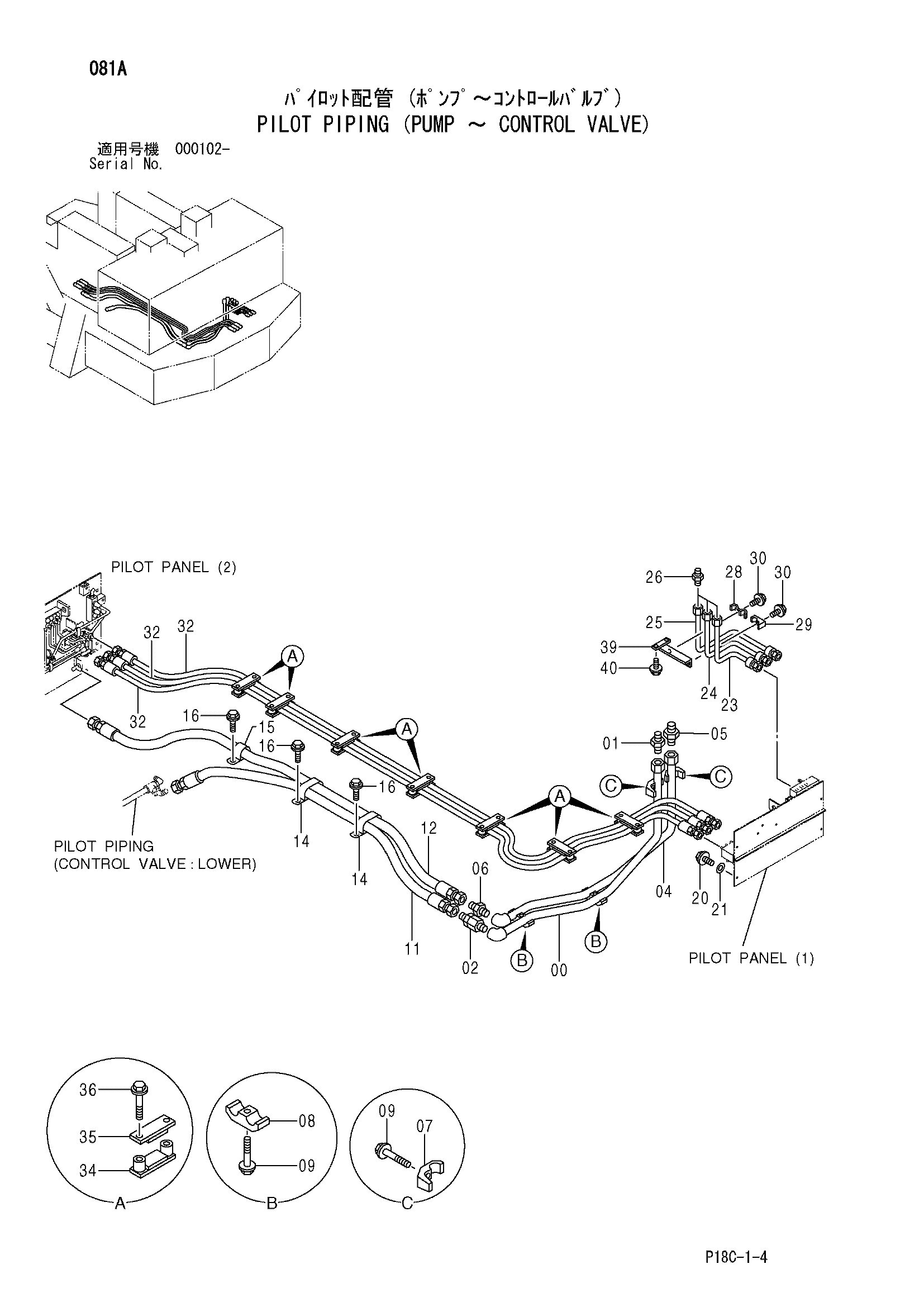

Заводская схема «Пилотные гидролинии (насос ~ гидрораспределитель)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8085001 | Трубка | 1 |
| 01 | A852166 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4348000 | Обратный клапан | 1 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 8085002 | Трубка | 1 |
| 05 | A853168 | Адаптер | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | A852166 | Адаптер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4053595 | Хомут трубки | 2 |
| 08 | 4053596 | Хомут трубки | 2 |
| 09 | J011255 | Болт с шайбой | 4 |
| 09 | J271255 замена: J901255 | Болт с шайбой | 4 |
| 11 | 4363002 | Шланг | 1 |
| 12 | 4458979 | Шланг | 1 |
| 14 | 4470169 | Зажим | 2 |
| 15 | 4190264 | Зажим | 1 |
| 16 | J011025 | Болт с шайбой | 3 |
| 16 | J271025 замена: J901025 | Болт с шайбой | 3 |
| 20 | J011235 | Болт с шайбой | 4 |
| 20 | J271235 замена: J901235 | Болт с шайбой | 4 |
| 21 | J222012 | Шайба | 4 |
| 23 | 9757103 | Трубка | 1 |
| 24 | 9757104 | Трубка | 1 |
| 25 | 9757105 | Трубка | 1 |
| 26 | A852122 | Адаптер | 3 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4001156 | Хомут трубки | 1 |
| 29 | 4401675 | Хомут | 1 |
| 30 | J011045 | Болт с шайбой | 2 |
| 30 | J271045 замена: J901045 | Болт с шайбой | 2 |
| 32 | 4467675 | Шланг | 3 |
| 34 | 9744322 замена: 9761792 | Хомут | 7 |
| 34 | 9761792 | Хомут | 7 |
| 35 | 9744323 | Хомут | 7 |
| 36 | J011050 | Болт с шайбой | 14 |
| 36 | J271050 замена: J901050 | Болт с шайбой | 14 |
| 39 | 9757380 | Кронштейн | 1 |
| 40 | J011030 | Болт с шайбой | 2 |
| 40 | J271030 замена: J901030 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
