Картер привода ГРМ — HITACHI EX1900-5

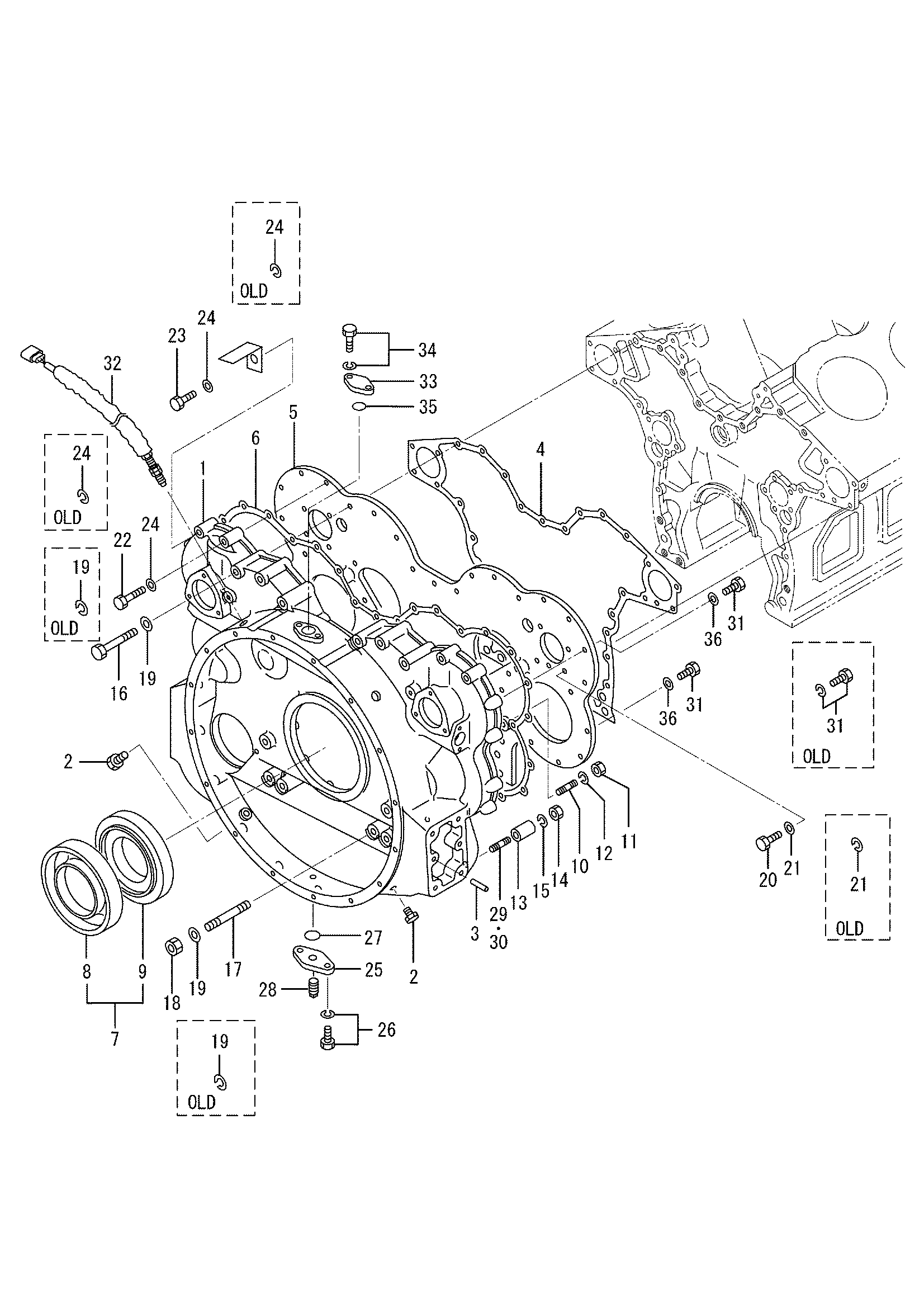

Заводская схема «Картер привода ГРМ» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3261190100 | Корпус, тиминг шестерня | 1 |
| 1 | H3261100500 | Корпус, тиминг шестерня | 1 |
| 1 | H3261110500 | Корпус, тиминг шестерня | 1 |
| 1 | H3261120500 | Корпус, тиминг шестерня | 1 |
| 1 | H3261130500 | Корпус, тиминг шестерня | 1 |
| 1 | H3261140500 | Корпус, тиминг шестерня | 1 |
| 2 | H3741102300 | Пробка | 3 |
| 3 | HF284614000 | Палец, довел | 4 |
| 4 | H3261121200 | Манжета, FR | 1 |
| 4 | H3261141200 | Манжета, FR | 1 |
| 4 | H3261122400 | Манжета, FR | 1 |
| 5 | H3261121302 | Пластина, задний | 1 |
| 5 | H3261105100 | Пластина, задний | 1 |
| 6 | H3261121400 | Манжета, FR | 1 |
| 6 | H3261122500 | Манжета, FR | 1 |
| 7 | H3251125010 | Уплотнение в сборе, масляный | 1 |
| 8 | H3251125100 | Уплотнение, масляный | 1 |
| 9 | H3251105200 | Слингер | 1 |
| 10 | HF145012030 | Шпилька | 6 |
| 10 | H3260705700 | Шпилька | 6 |
| 11 | HF230512000 | Гайка, блокировка | 6 |
| 12 | HF251512000 | Пружинная шайба | 6 |
| 13 | H3262501800 | Проставка | 2 |
| 14 | HF230512000 | Гайка, блокировка | 4 |
| 15 | HF251512000 | Пружинная шайба | 4 |
| 16 | HF103516120 | Болт | 13 |
| 17 | H3261104100 | Шпилька | 2 |
| 18 | HF232516000 | Гайка, JAM | 2 |
| 19 | HF251516000 | Пружинная шайба | 15 |
| 19 | H3120171800 | Шайба | 15 |
| 20 | HF115512030 | Болт | 22 |
| 21 | HF251512000 | Пружинная шайба | 22 |
| 21 | H3752507900 | Шайба | 22 |
| 21 | H3752507901 | Шайба | 22 |
| 22 | HF103512060 | Болт | 2 |
| 23 | HF103512085 | Болт | 2 |
| 24 | HF251512000 | Пружинная шайба | 4 |
| 24 | H3752507900 | Шайба | 4 |
| 24 | H3752507901 | Шайба | 4 |
| 25 | H3771102200 | Фланец | 1 |
| 26 | HF180512040 | Болт, W/шайба | 2 |
| 27 | H0550710480 | Уплотнительное кольцо | 1 |
| 28 | HF500617000 | Пробка, таперед | 1 |
| 29 | HF145012035 | Шпилька | 2 |
| 30 | HF145012065 | Шпилька | 2 |
| 31 | HF200512045 | Болт, W/шайба | 10 |
| 31 | HF115512045 | Болт | 10 |
| 32 | H0441044200 | Пикк-уп | 2 |
| 32 | H0441045900 | Пикк-уп | 2 |
| 33 | H3771102300 | Крышка | 1 |
| 34 | HF180512030 | Болт, W/шайба | 2 |
| 35 | H0550710480 | Уплотнительное кольцо | 1 |
| 36 | H3752507900 | Шайба | 10 |
| 36 | H3752507901 | Шайба | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
