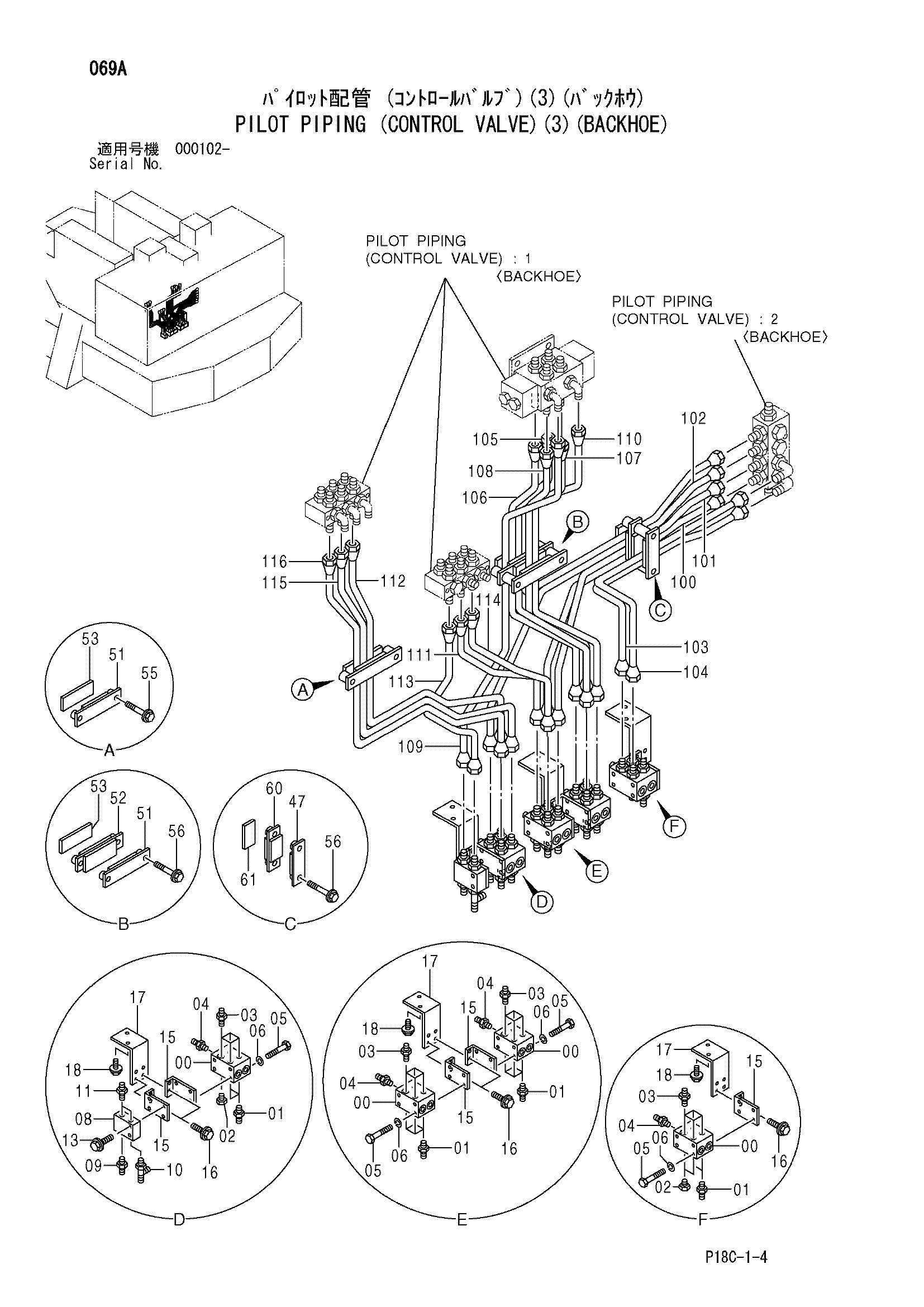

Пилотные гидролинии (гидрораспределитель)(3)(экскаватор) — HITACHI EX1900-5
Заводская схема «Пилотные гидролинии (гидрораспределитель)(3)(экскаватор)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4254612 | Челночный клапан | 4 |
| 01 | A852133 | Адаптер | 13 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A885003 | Пробка | 3 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4344020 | Адаптер | 16 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4280155 | Адаптер | 4 |
| 04A | 4506408 | Уплотнительное кольцо | 1 |
| 05 | J900885 | Болт | 16 |
| 06 | A590908 | Пружинная шайба | 16 |
| 08 | 4458035 | Коллектор | 1 |
| 09 | A852132 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4246385 | Тройник | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4344020 | Адаптер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | J010845 | Болт с шайбой | 2 |
| 13 | J260845 замена: J900845 | Болт с шайбой | 2 |
| 15 | 4344323 | Кронштейн | 5 |
| 16 | J011030 | Болт с шайбой | 10 |
| 16 | J271030 замена: J901030 | Болт с шайбой | 10 |
| 17 | 9743881 | Кронштейн | 3 |
| 18 | J011040 | Болт с шайбой | 6 |
| 18 | J271040 замена: J901040 | Болт с шайбой | 6 |
| 47 | 9743907 | Хомут | 1 |
| 51 | 9757372 | Хомут | 2 |
| 52 | 9757373 | Хомут | 1 |
| 53 | 4460794 | Резиновая прокладка | 2 |
| 55 | J011035 | Болт с шайбой | 2 |
| 55 | J271035 замена: J901035 | Болт с шайбой | 2 |
| 56 | J011060 | Болт с шайбой | 4 |
| 56 | J271060 замена: J901060 | Болт с шайбой | 4 |
| 60 | 9748406 | Хомут | 1 |
| 61 | 4344542 | Резиновая прокладка | 1 |
| 100 | 4462197 | Трубка | 1 |
| 101 | 4462198 | Трубка | 1 |
| 102 | 4462199 | Трубка | 1 |
| 103 | 4462200 | Трубка | 1 |
| 104 | 4462201 | Трубка | 1 |
| 105 | 4634150 | Трубка | 1 |
| 106 | 4634149 | Трубка | 1 |
| 107 | 4462204 | Трубка | 1 |
| 108 | 4634148 | Трубка | 1 |
| 109 | 4462206 | Трубка | 1 |
| 110 | 3093294 | Трубка | 1 |
| 111 | 4462207 | Трубка | 1 |
| 112 | 3093295 | Трубка | 1 |
| 113 | 4462208 | Трубка | 1 |
| 114 | 4462209 | Трубка | 1 |
| 115 | 3093296 | Трубка | 1 |
| 116 | 3093297 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
