Гидроцилиндр стрелы — HITACHI EX1900-5

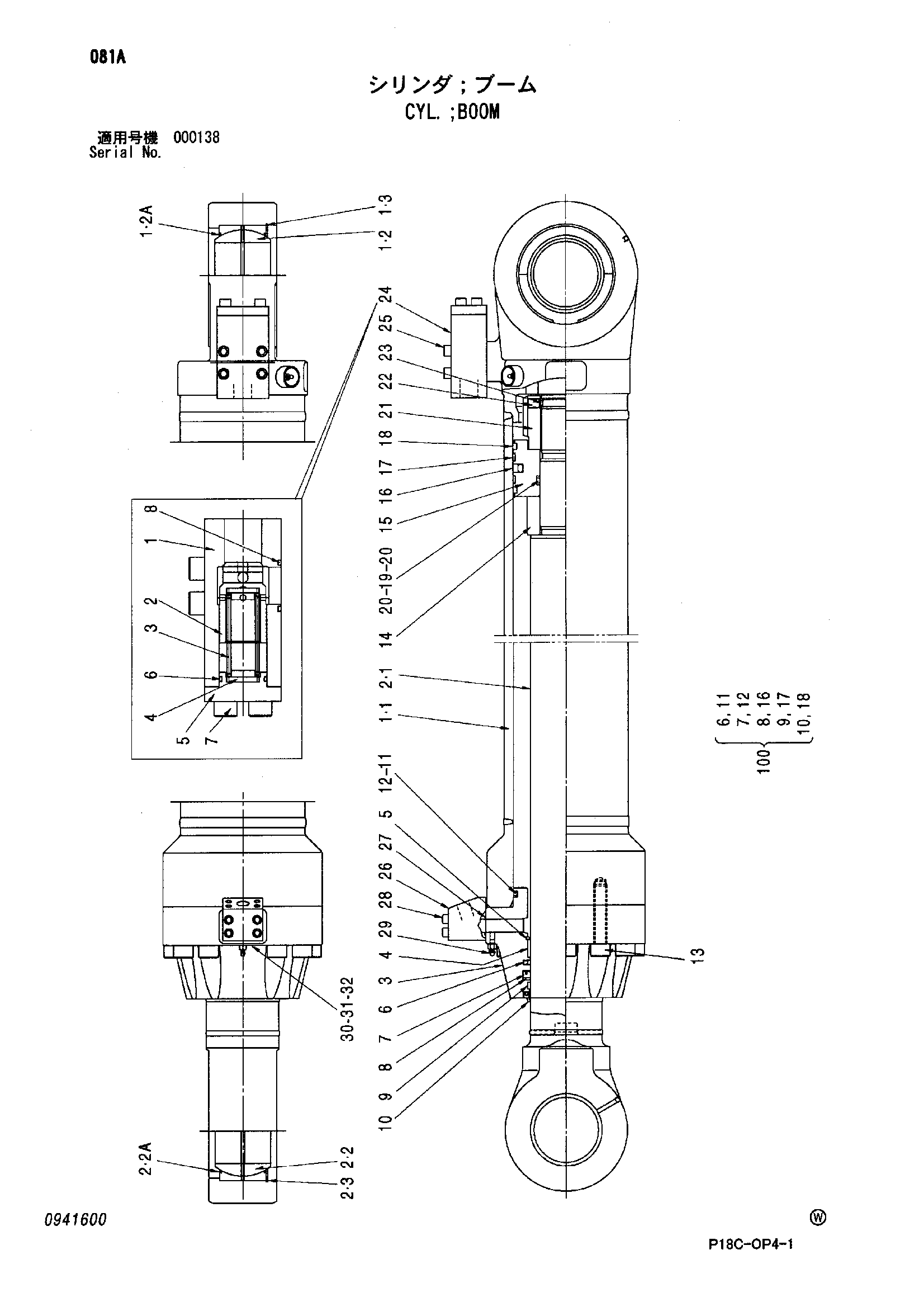

Заводская схема «Гидроцилиндр стрелы» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4630423 | Гидроцилиндр стрелы | 1 | |
| 1 | 0941601 | Труба гидроцилиндра | 1 |
| 1-1 | 0941602 | Труба гидроцилиндра | 1 |
| 1-2 | 0336306 | Подшипник. спхерикал | 1 |
| 1-2A | 4295126 | Уплотнение | 1 |
| 1-3 | 0336307 | Стопорное кольцо | 1 |
| 2 | 0941603 | Шток поршня | 1 |
| 2-1 | 0941604 | Шток поршня | 1 |
| 2-2 | 0336306 | Подшипник. спхерикал | 1 |
| 2-2A | 4295126 | Уплотнение | 1 |
| 2-3 | 0336307 | Стопорное кольцо | 1 |
| 3 | 0858803 | Головка гидроцилиндра | 1 |
| 4 | 0317304 | Втулка | 1 |
| 5 | 0858804 | Стопорное кольцо | 1 |
| 6 | 0941605 | Уплотнительное кольцо | 1 |
| 7 | 0317307 | U-образная манжета | 1 |
| 8 | 0317308 | Опорное кольцо | 1 |
| 9 | 0773202 | Направляющее кольцо | 1 |
| 10 | 0773203 | Грязесъёмное кольцо | 1 |
| 11 | 0773204 | Уплотнительное кольцо | 1 |
| 12 | 0773205 | Опорное кольцо | 1 |
| 13 | 0317311 | Болт с внутренним шестигранником | 17 |
| 14 | 0941606 | Амортизирующий подшипник | 1 |
| 15 | 0773207 | Поршень | 1 |
| 16 | 0317314 | Уплотнительное кольцо | 1 |
| 17 | 0773208 | Направляющее кольцо | 2 |
| 18 | 0317316 | Направляющее кольцо | 2 |
| 19 | 0317319 | Уплотнительное кольцо | 1 |
| 20 | 0317320 | Опорное кольцо | 2 |
| 21 | 0705715 | Гайка | 1 |
| 22 | 0705716 | Установочный винт | 1 |
| 23 | 0436405 | Стальной шарик | 1 |
| 24 | 0743105 | Клапан словретурн | 1 |
| 24-1 | 0336310 | Корпус | 1 |
| 24-2 | 4617526 | Клапан словретурн | 1 |
| 24-3 | 0336312 | Пружина | 1 |
| 24-4 | 0336313 | Направляющая пружины | 2 |
| 24-5 | 0336314 | Пробка | 1 |
| 24-6 | 4123514 | Уплотнительное кольцо | 1 |
| 24-7 | 0336315 | Болт с внутренним шестигранником | 4 |
| 24-8 | 0317224 | Уплотнительное кольцо | 1 |
| 25 | 0317604 | Болт с внутренним шестигранником | 4 |
| 26 | 0336309 | Соединение | 1 |
| 27 | 4123444 | Уплотнительное кольцо | 1 |
| 28 | 0242727 | Болт с внутренним шестигранником | 4 |
| 29 | 0643016 | Воздушный клапан | 2 |
| 30 | 0704805 | Пластина | 3 |
| 31 | 0360703 | Болт | 6 |
| 32 | 0360704 | Пружинная шайба | 6 |
| 100 | 4600221 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
