Задний монитор (2) — HITACHI EX1900-5

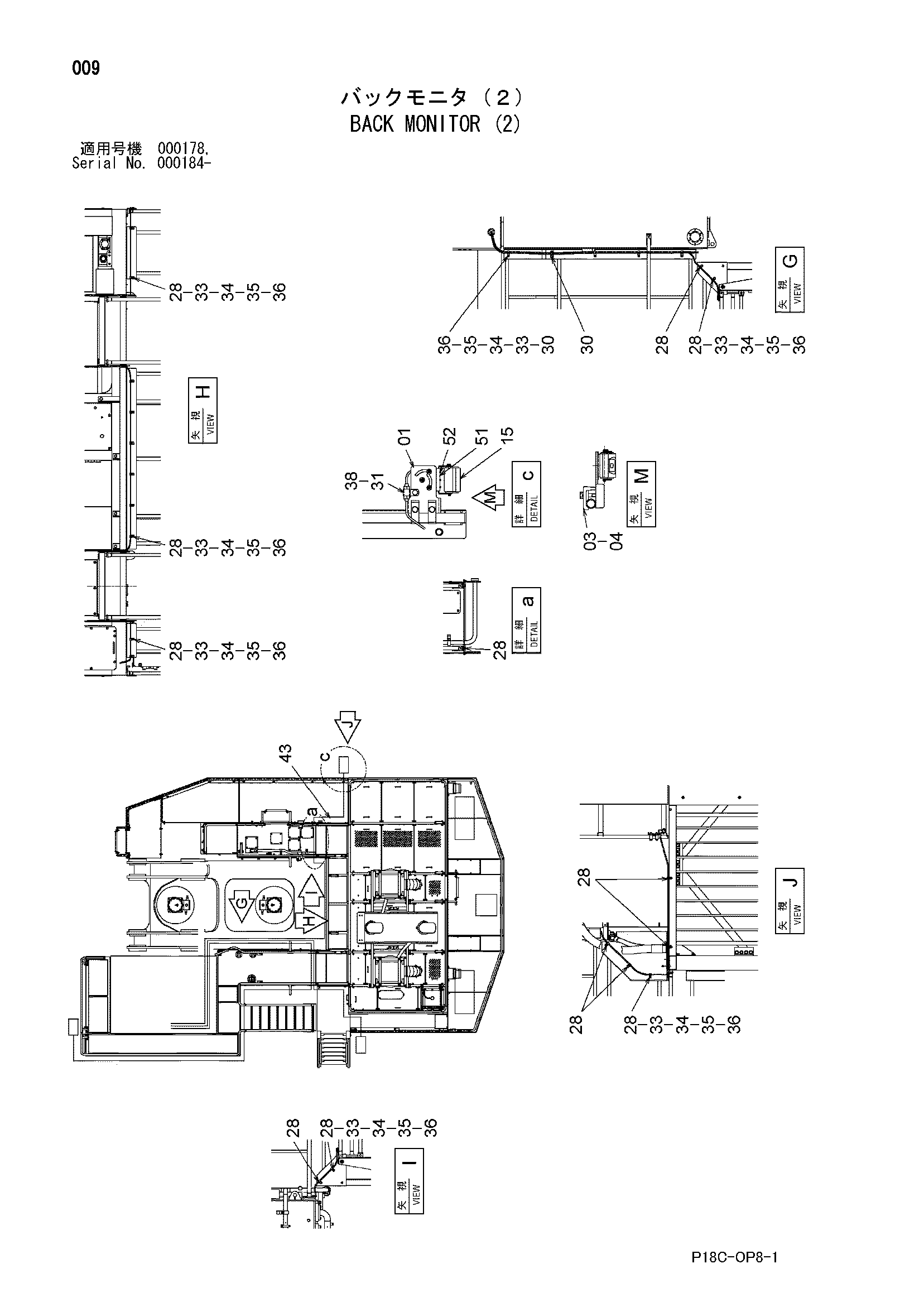

Заводская схема «Задний монитор (2)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8108051 | Кронштейн | 1 |
| 03 | 4053598 | Хомут трубки | 2 |
| 04 | J271270 | Болт с шайбой | 2 |
| 04A | J901270 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 15 | 4660608 | Камера | 1 |
| 28 | 4190261 | Зажим | 21 |
| 30 | 4190277 | Зажим | 5 |
| 31 | 4190263 | Зажим | 1 |
| 33 | J901025 | Болт | 17 |
| 34 | A590110 | Плоская шайба | 34 |
| 35 | A590910 | Пружинная шайба | 17 |
| 36 | J950010 | Гайка | 17 |
| 38 | J271025 | Болт с шайбой | 1 |
| 38A | J901025 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 43 | 4665698 | Жгут проводов | 1 |
| 51 | 4659177 | Кронштейн | 1 |
| 52 | J460510 | Винт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
