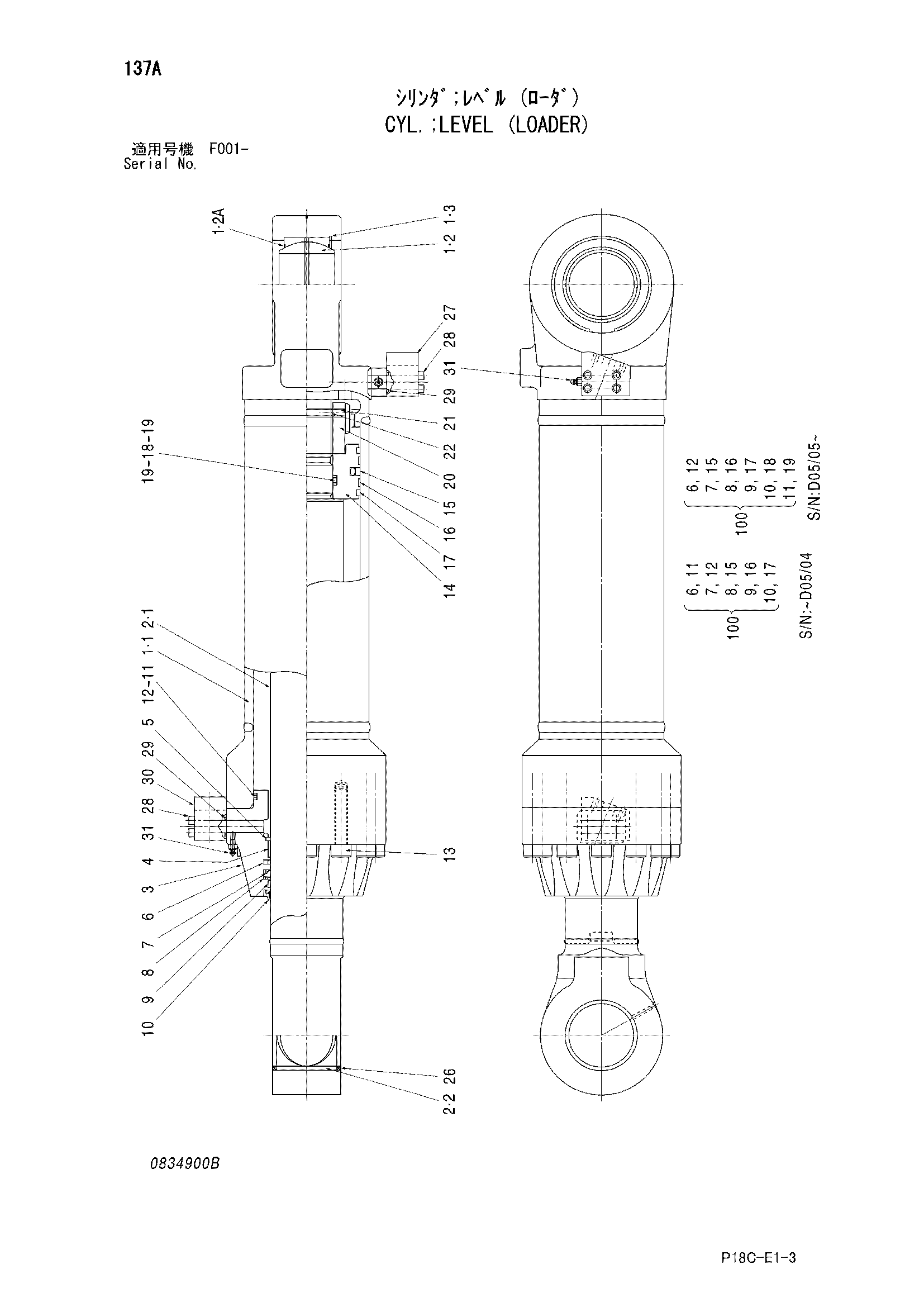

Гидроцилиндр. уровень (погрузчик) — HITACHI EX1900-5

Заводская схема «Гидроцилиндр. уровень (погрузчик)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4463378	Гидроцилиндр. уровень	1
1	0834901	Труба гидроцилиндра	1
1-1	0834902	Труба гидроцилиндра	1
1-2	0336306	Подшипник. спхерикал	1
1-2A	4295126	Уплотнение	2
1-3	0336307	Стопорное кольцо	1
2	0834903	Шток поршня	1
2-1	0834904	Шток поршня	1
2-2	0834305	Втулка пальца	1
3	0717803	Головка	1
4	0317704	Втулка	1
5	4389840	Стопорное кольцо	1
6	0336304 замена: 0964103	Уплотнительное кольцо	1
6	0964103	Уплотнительное кольцо	1
7	0317707 замена: 0859001	U-образная манжета	1
7	0859001	U-образная манжета	1
8	0317708	Опорное кольцо	1
9	0707803	Направляющее кольцо	1
10	0773302 замена: 0717807	Грязесъёмное кольцо	1
10	0717807	Грязесъёмное кольцо	1
11	0717202 замена: A811270	Уплотнительное кольцо	1
11	A811270	Уплотнительное кольцо	1
12	0717203	Опорное кольцо	1
13	0317711	Болт с внутренним шестигранником	11
14	0706409	Поршень	1
15	4203613	Уплотнительное кольцо	1
16	0706410	Направляющее кольцо	2
17	4199801	Направляющее кольцо	2
18	0317717 замена: A811165	Уплотнительное кольцо	1
18	A811165	Уплотнительное кольцо	1
19	0317718	Опорное кольцо	2
19	0317718	Опорное кольцо	2
20	0706411	Гайка	1
21	0706412	Установочный винт	1
22	0400216	Стальной шарик	1
26	4392354	Пылезащитное уплотнение	2
27	0336503	Соединение	1
28	0242726	Болт с внутренним шестигранником	8
29	4123444 замена: 4069900	Уплотнительное кольцо	2
29	4069900	Уплотнительное кольцо	2
30	0336504	Соединение	1
31	0643016	Воздушный клапан	2
100	4475375 замена: 4660815	Комплект уплотнений	1
100	4660813	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
