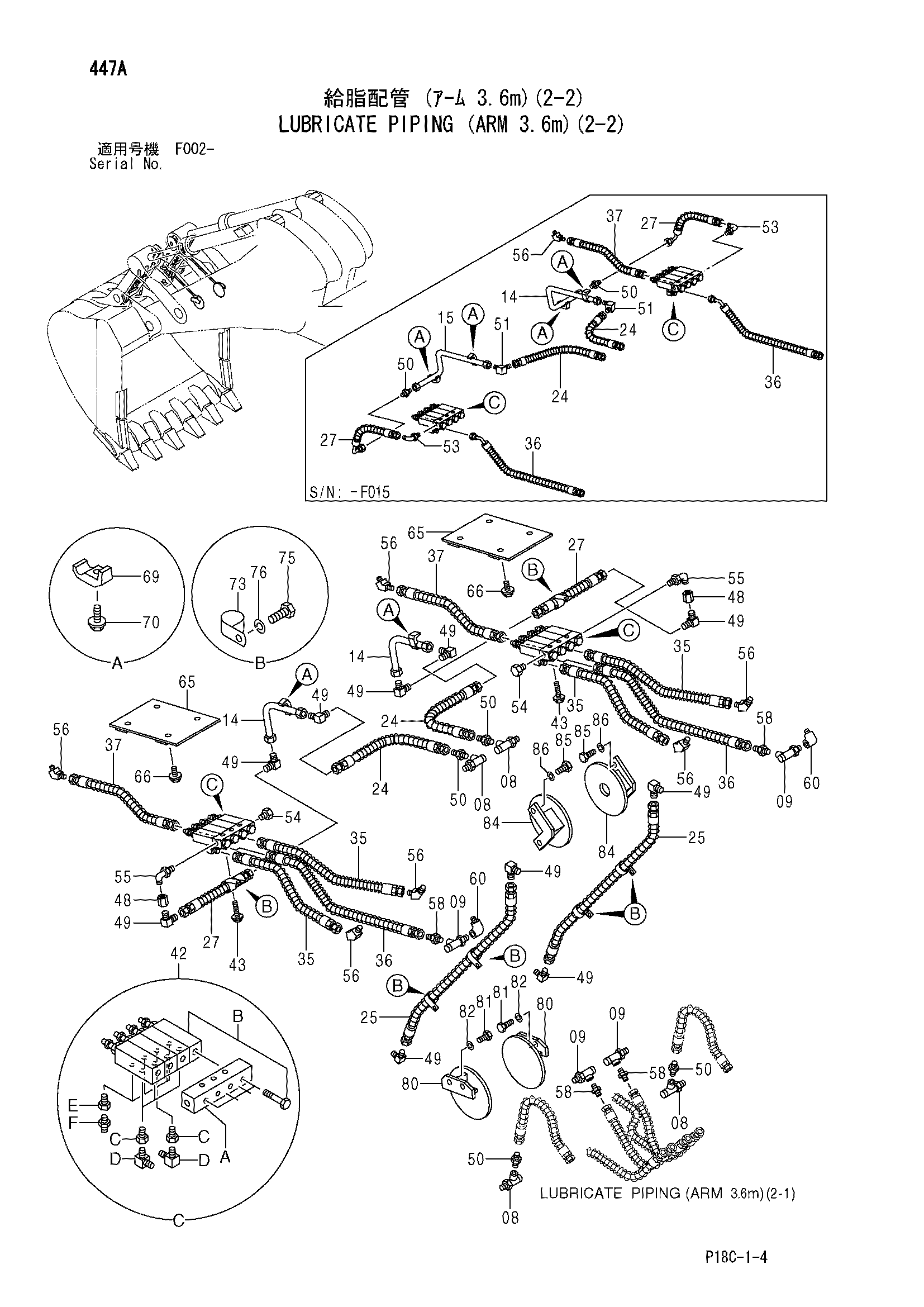

Трубопроводы системы смазки (рукоять 3.6m)(2-2) — HITACHI EX1900-5

Заводская схема «Трубопроводы системы смазки (рукоять 3.6m)(2-2)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
08	4188721	Соединение свивел	4
09	4303480	Соединение свивел	4
14	9756746	Трубка	1
14	9761403	Трубка	2
15	9756747	Трубка	1
24	4411442	Шланг	2
24	4411440	Шланг	2
25	4454878	Шланг	2
27	4456271	Шланг	2
27	4614775	Шланг	2
35	4411446	Шланг	4
36	4381536	Шланг	2
36	4614776	Шланг	2
37	4411441	Шланг	2
42	4411374	Клапан	2
42B	4182051	Клапан	4
42C	4253567	Адаптер	4
42D	4154656	Угловой штуцер	2
42E	4191349	Адаптер	4
42F	J75481	Пресс-маслёнка	4
43	J010845	Болт с шайбой	6
43	J260845 замена: J900845	Болт с шайбой	6
48	94-0676	Разъём S	2
49	4154657	Угловой штуцер	4
49	4154657	Угловой штуцер	10
50	4215650	Адаптер	6
50	4215650	Адаптер	4
51	4157919	Угловой штуцер	2
53	4154671	Угловой штуцер	2
53A	4509180	Уплотнительное кольцо	1
54	4092534	Пробка	2
54A	4509180	Уплотнительное кольцо	1
55	4174586	Угловой штуцер	2
55A	4509180	Уплотнительное кольцо	1
56	4154655	Угловой штуцер	6
58	4154651	Адаптер	4
60	94-0630	Угловой штуцер	2
65	8093442	Крышка	2
66	J271240 замена: J901240	Болт с шайбой	8
69	4138227	Хомут трубки	4
69	4138227	Хомут трубки	2
70	J011040	Болт с шайбой	4
70	J271040 замена: J901040	Болт с шайбой	4
70	J271040 замена: J901040	Болт с шайбой	2
73	4192035	Зажим	4
73	4192035	Зажим	6
75	J901020	Болт	4
75	J901020	Болт	6
76	A590910	Пружинная шайба	4
76	A590910	Пружинная шайба	6
80	9756749	Защитный кожух	2
81	J901635	Болт	4
82	A590916	Пружинная шайба	4
84	8084244	Защитный кожух	2
85	J901435	Болт	4
86	A590914	Пружинная шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
