Дополнительный топливный бак — HITACHI EX1900-5

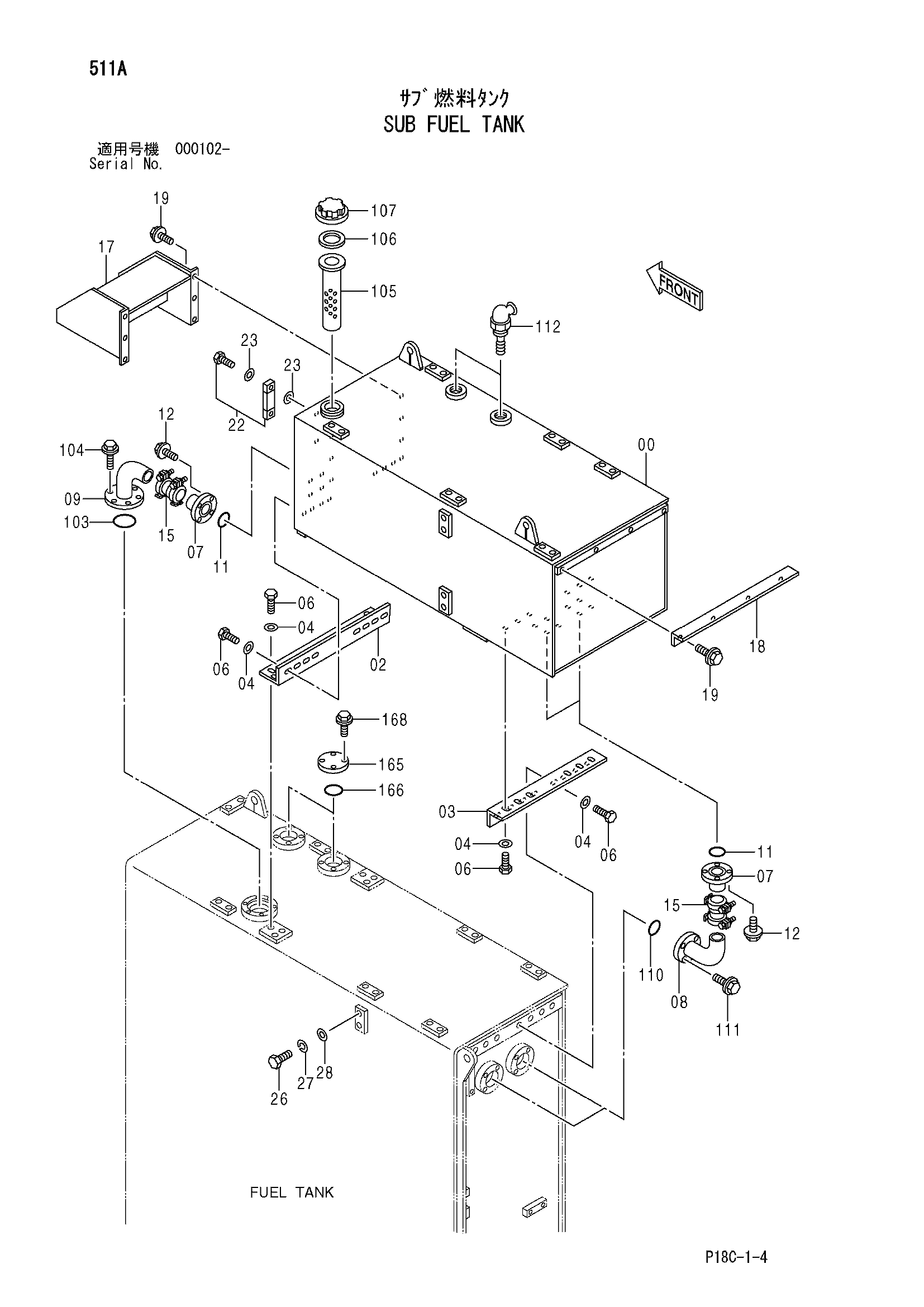

Заводская схема «Дополнительный топливный бак» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019949 | Топливный бак | 1 |
| 02 | 4453386 | Кронштейн | 1 |
| 03 | 4453385 | Кронштейн | 1 |
| 04 | J222016 | Шайба | 28 |
| 06 | J931640 | Болт | 28 |
| 07 | 9755661 | Трубка | 3 |
| 08 | 8080759 | Трубка | 2 |
| 09 | 8081920 | Трубка | 1 |
| 11 | A810075 | Уплотнительное кольцо | 3 |
| 12 | J011240 | Болт с шайбой | 12 |
| 12 | J271240 замена: J901240 | Болт с шайбой | 12 |
| 15 | 4067833 | Муфта | 3 |
| 15A | 4196261 | Уплотнение | 2 |
| 17 | 8083905 | Ступень | 1 |
| 18 | 4453435 | Кронштейн | 1 |
| 19 | J021230 | Болт с шайбой | 10 |
| 19 | J271225 замена: J901225 | Болт с шайбой | 10 |
| 22 | 8033923 | Указатель уровня | 1 |
| 22A | 4100967 | Болт | 2 |
| 23 | 449558 | Уплотнительная шайба | 4 |
| 26 | J901216 | Болт | 4 |
| 27 | A590912 | Пружинная шайба | 4 |
| 28 | A590112 | Плоская шайба | 4 |
| 103 | A810115 | Уплотнительное кольцо | 1 |
| 104 | J011025 | Болт с шайбой | 6 |
| 104 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 105 | 4188368 | Сетчатый фильтр | 1 |
| 106 | 4031285 | Манжета резиновый | 1 |
| 107 | 3502384 замена: 3108295 | Колпачок | 1 |
| 107 | 3108295 | Колпачок | 1 |
| 110 | A810075 | Уплотнительное кольцо | 2 |
| 111 | J011240 | Болт с шайбой | 8 |
| 111 | J271240 замена: J901240 | Болт с шайбой | 8 |
| 112 | 4178744 | Клапан | 2 |
| 165 | 4445701 | Крышка | 2 |
| 166 | A810075 | Уплотнительное кольцо | 2 |
| 168 | J011230 | Болт с шайбой | 8 |
| 168 | J271230 замена: J901230 | Болт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
