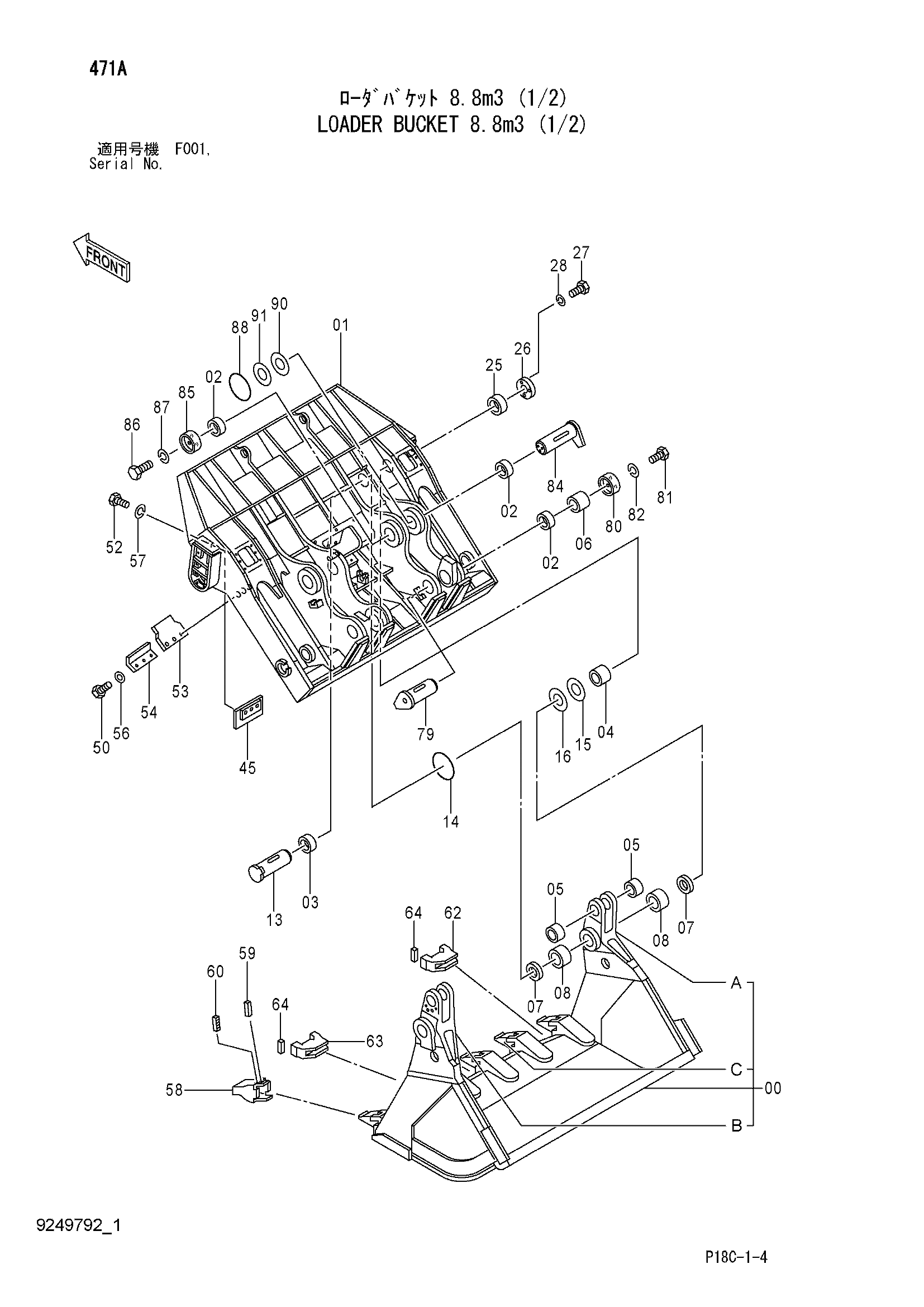

Погрузчик ковш 8.8m3 (1/2) — HITACHI EX1900-5

Заводская схема «Погрузчик ковш 8.8m3 (1/2)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9249792	Погрузчик ковш	1
00	6023677 замена: 6027276	Ковш передний	1
00A	8092467	Рукоять	1
00B	8092468	Рукоять	1
00C	4220725	Адаптер	5
01	5005517	Ковш задний	1
02	4175511	Втулка	6
03	4179932	Втулка	2
04	4179933	Втулка	2
05	4179931	Втулка	4
06	4175218	Втулка	2
07	4129730	Пылезащитное уплотнение	4
08	4302250	Втулка	4
13	8033777	Палец	2
14	4487687	Уплотнительное кольцо	2
15	4179935	Регулировочная шайба 1.6mm	2
16	4179936	Регулировочная шайба 2.3mm	2
25	4084011	Проставка	2
26	4179930	Пластина	2
27	J901645	Болт	6
28	A590916	Пружинная шайба	6
45	9735937	Резиновая прокладка	2
50	J901230	Болт	6
52	J901665	Болт	6
53	4179928	Резиновая прокладка	2
54	4179924	Пластина	2
56	A590412	Шайба тонгуед	6
57	A590916	Пружинная шайба	6
58	4179918	Коронка зуба	5
59	4179921	Резиновый фиксатор	5
60	4179920	Стопорный палец	5
62	4221946	Кожух	2
63	4221947	Кожух	2
64	4135498	Резиновый фиксатор	8
79	8032969	Палец	2
80	4393386	Ограничитель	2
81	J912045	Болт	6
82	A590920	Пружинная шайба	6
84	8040855	Палец	2
85	4393386	Ограничитель	2
86	J912045	Болт	6
87	A590920	Пружинная шайба	6
88	4487593	Уплотнительное кольцо	2
90	4179938	Регулировочная шайба 1.6mm	2
91	4179937	Регулировочная шайба 2.3mm	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
