Топливные трубопроводы (с отопитель)(2-2) — HITACHI EX1900-5

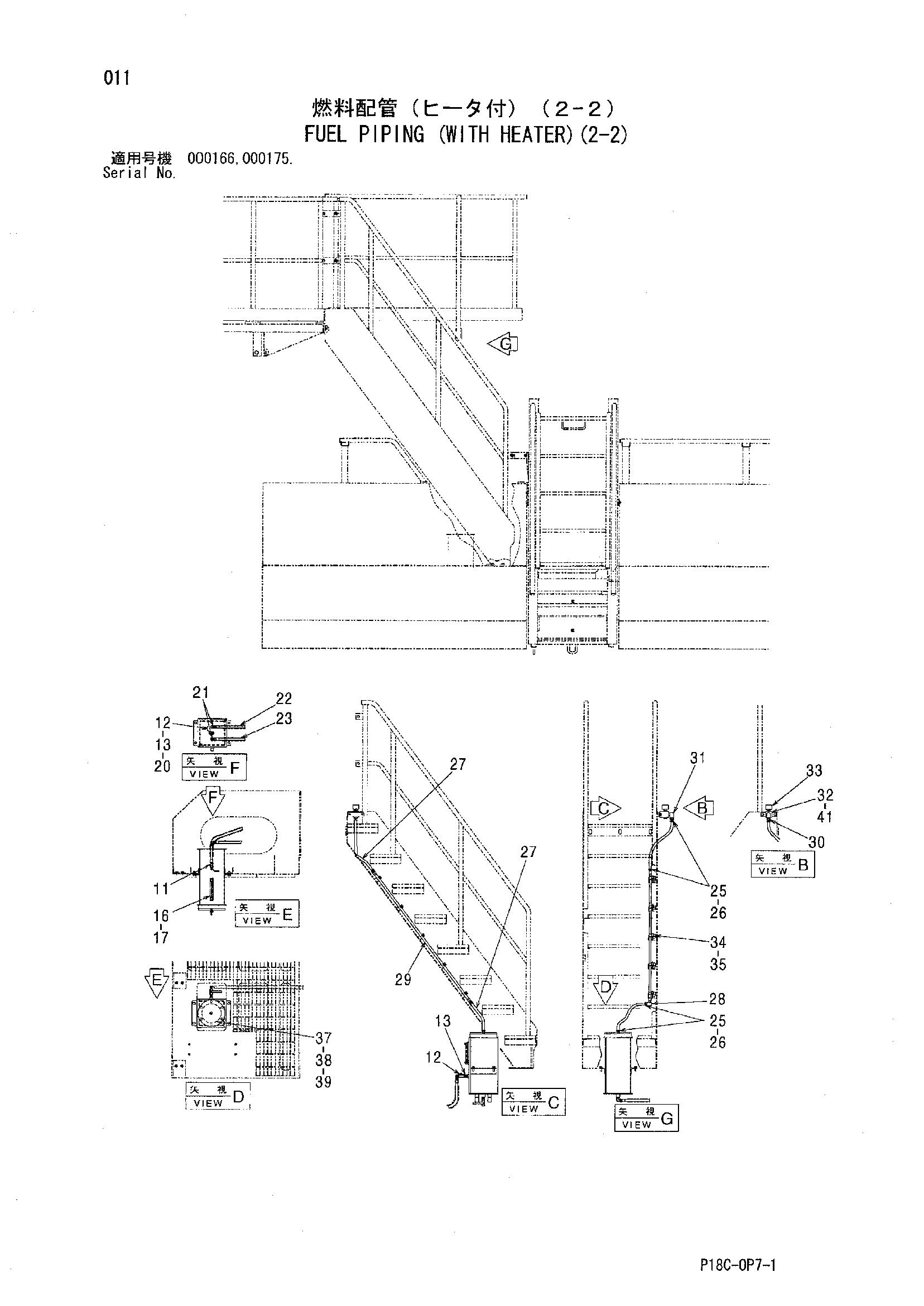

Заводская схема «Топливные трубопроводы (с отопитель)(2-2)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 11 | 94-1402 | Угловой штуцер | 1 |
| 12 | 4209782 | Шаровой клапан | 2 |
| 13 | 4229648 | Адаптер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 8033923 | Указатель уровня | 1 |
| 16A | 4100967 | Болт | 2 |
| 17 | 449558 | Уплотнительная шайба | 4 |
| 20 | 94-2023 | Пробка | 1 |
| 21 | 4037761 | Угловой штуцер | 2 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4656080 | Топливный шланг | 1 |
| 23 | 4656081 | Топливный шланг | 1 |
| 25 | 4445292 | Соединение | 4 |
| 26 | 4514700 | Зажим шланг | 4 |
| 27 | 4656082 | Топливный шланг | 1 |
| 28 | 94-0631 | Угловой штуцер | 1 |
| 29 | 9766256 | Трубка | 1 |
| 30 | 94-1602 | Переходник | 1 |
| 31 | 94-0632 | Угловой штуцер | 1 |
| 32 | 8085345 | Блок | 1 |
| 33 | 4162166 | Сапун | 1 |
| 34 | 4138227 | Хомут трубки | 5 |
| 35 | J271040 | Болт с шайбой | 5 |
| 35A | J901040 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 37 | 4056216 | Крышка | 1 |
| 38 | A810165 | Уплотнительное кольцо | 1 |
| 39 | J271030 | Болт с шайбой | 6 |
| 39A | J901030 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 41 | J271020 | Болт с шайбой | 2 |
| 41A | J901020 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
