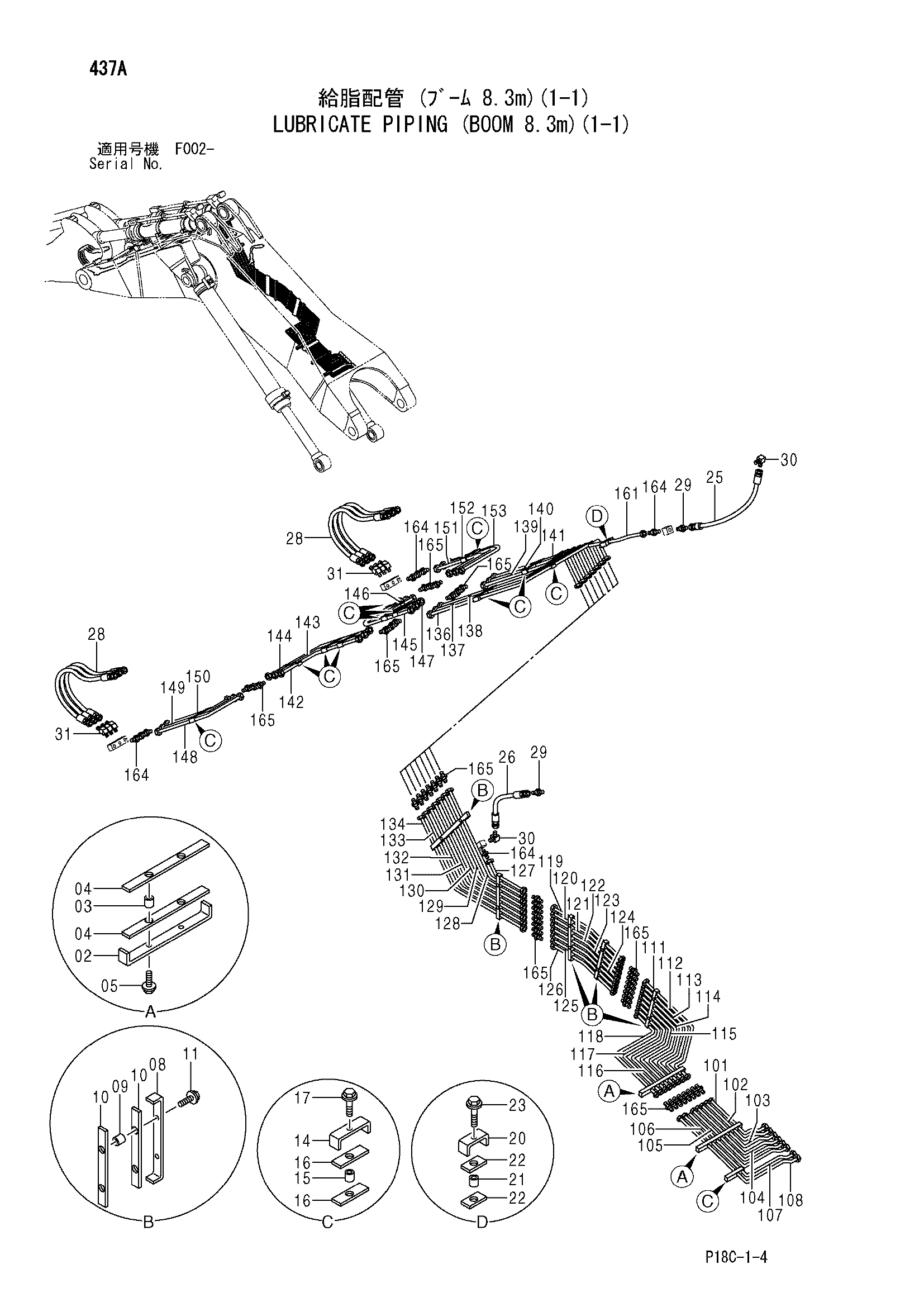

Трубопроводы системы смазки (стрела 8.3m)(1-1) — HITACHI EX1900-5

Заводская схема «Трубопроводы системы смазки (стрела 8.3m)(1-1)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4271440	Хомут	2
03	4271439	Проставка	4
04	4271443	Резиновая прокладка	4
05	J011235	Болт с шайбой	4
05	J271235 замена: J901235	Болт с шайбой	4
08	4271441	Хомут	5
09	4271439	Проставка	10
10	4271444	Резиновая прокладка	10
11	J011235	Болт с шайбой	10
11	J271235 замена: J901235	Болт с шайбой	10
14	4302749	Хомут	12
15	4302747	Проставка	12
16	4273721	Резиновая прокладка	24
17	J011035	Болт с шайбой	12
17	J271035 замена: J901035	Болт с шайбой	12
20	4302748	Хомут	1
21	4302747	Проставка	1
22	4269657	Резиновая прокладка	2
23	J011035	Болт с шайбой	1
23	J271035 замена: J901035	Болт с шайбой	1
25	4157948	Шланг	1
26	4067521	Шланг	1
28	4157953	Шланг	6
29	94-1301	Адаптер	2
30	94-1401	Угловой штуцер	2
31	94-1501	Угловой штуцер	6
101	4273955	Трубка	1
101	4605880	Трубка	1
102	4273956	Трубка	1
102	4605881	Трубка	1
103	4273957	Трубка	1
103	4605882	Трубка	1
104	4273958	Трубка	1
104	4605883	Трубка	1
105	4273959	Трубка	1
105	4605884	Трубка	1
106	4273960	Трубка	1
106	4605885	Трубка	1
107	4367433	Трубка	1
107	4605886	Трубка	1
108	4367432	Трубка	1
108	4605887	Трубка	1
111	4273965	Трубка	1
111	4605890	Трубка	1
111	4618726	Трубка	1
112	4273966	Трубка	1
112	4605891	Трубка	1
112	4618727	Трубка	1
113	4273967	Трубка	1
113	4605892	Трубка	1
113	4618728	Трубка	1
114	4273968	Трубка	1
114	4605893	Трубка	1
114	4618729	Трубка	1
115	4273969	Трубка	1
115	4605894	Трубка	1
115	4618730	Трубка	1
116	4273970	Трубка	1
116	4605895	Трубка	1
116	4618731	Трубка	1
117	4273971	Трубка	1
117	4605896	Трубка	1
117	4618732	Трубка	1
118	4273972	Трубка	1
118	4605897	Трубка	1
118	4618733	Трубка	1
119	4367434	Трубка	1
119	4605898	Трубка	1
119	4618734	Трубка	1
120	4367435	Трубка	1
120	4605899	Трубка	1
120	4618735	Трубка	1
121	4367436	Трубка	1
121	4605900	Трубка	1
121	4618736	Трубка	1
122	4367437	Трубка	1
122	4605901	Трубка	1
122	4618737	Трубка	1
123	4367438	Трубка	1
123	4605902	Трубка	1
123	4618738	Трубка	1
124	4367439	Трубка	1
124	4605903	Трубка	1
124	4618739	Трубка	1
125	4367440	Трубка	1
125	4605904	Трубка	1
125	4618740	Трубка	1
126	4367441	Трубка	1
126	4605905	Трубка	1
126	4618741	Трубка	1
127	4367442	Трубка	1
127	4605906	Трубка	1
127	4618742	Трубка	1
128	4367443	Трубка	1
128	4605907	Трубка	1
128	4618743	Трубка	1
129	4367445	Трубка	1
129	4605908	Трубка	1
129	4618744	Трубка	1
130	4367446	Трубка	1
130	4605909	Трубка	1
130	4618745	Трубка	1
131	4367447	Трубка	1
131	4605910	Трубка	1
131	4618746	Трубка	1
132	4367448	Трубка	1
132	4605911	Трубка	1
132	4618747	Трубка	1
133	4367449	Трубка	1
133	4605912	Трубка	1
133	4618748	Трубка	1
134	4367450	Трубка	1
134	4605913	Трубка	1
134	4618749	Трубка	1
136	4367453	Трубка	1
136	4605914	Трубка	1
136	4618750	Трубка	1
137	4367454	Трубка	1
137	4605915	Трубка	1
137	4618751	Трубка	1
138	4367455	Трубка	1
138	4605916	Трубка	1
138	4618752	Трубка	1
139	4367456	Трубка	1
139	4605917	Трубка	1
139	4618753	Трубка	1
140	4367457	Трубка	1
140	4605918	Трубка	1
140	4618754	Трубка	1
141	4367458	Трубка	1
141	4605919	Трубка	1
141	4618755	Трубка	1
142	4367459	Трубка	1
142	4605920	Трубка	1
143	4367460	Трубка	1
143	4605921	Трубка	1
144	4367461	Трубка	1
144	4605922	Трубка	1
145	4367462	Трубка	1
145	4605923	Трубка	1
146	4367463	Трубка	1
146	4605924	Трубка	1
147	4367464	Трубка	1
147	4605925	Трубка	1
148	4367465	Трубка	1
148	4605926	Трубка	1
149	4367466	Трубка	1
149	4605927	Трубка	1
150	4367467	Трубка	1
150	4605928	Трубка	1
151	4367468	Трубка	1
151	4605929	Трубка	1
152	4367469	Трубка	1
152	4605930	Трубка	1
153	4367470	Трубка	1
153	4605931	Трубка	1
161	4457879	Трубка	1
161	4605935	Трубка	1
161	4618756	Трубка	1
164	4130169	Штуцер трубки	8
164	4360981	Штуцер трубки	8
165	4130192	Штуцер трубки	43
165	4099282	Адаптер	43

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
