Актуатор — HITACHI EX1900-5

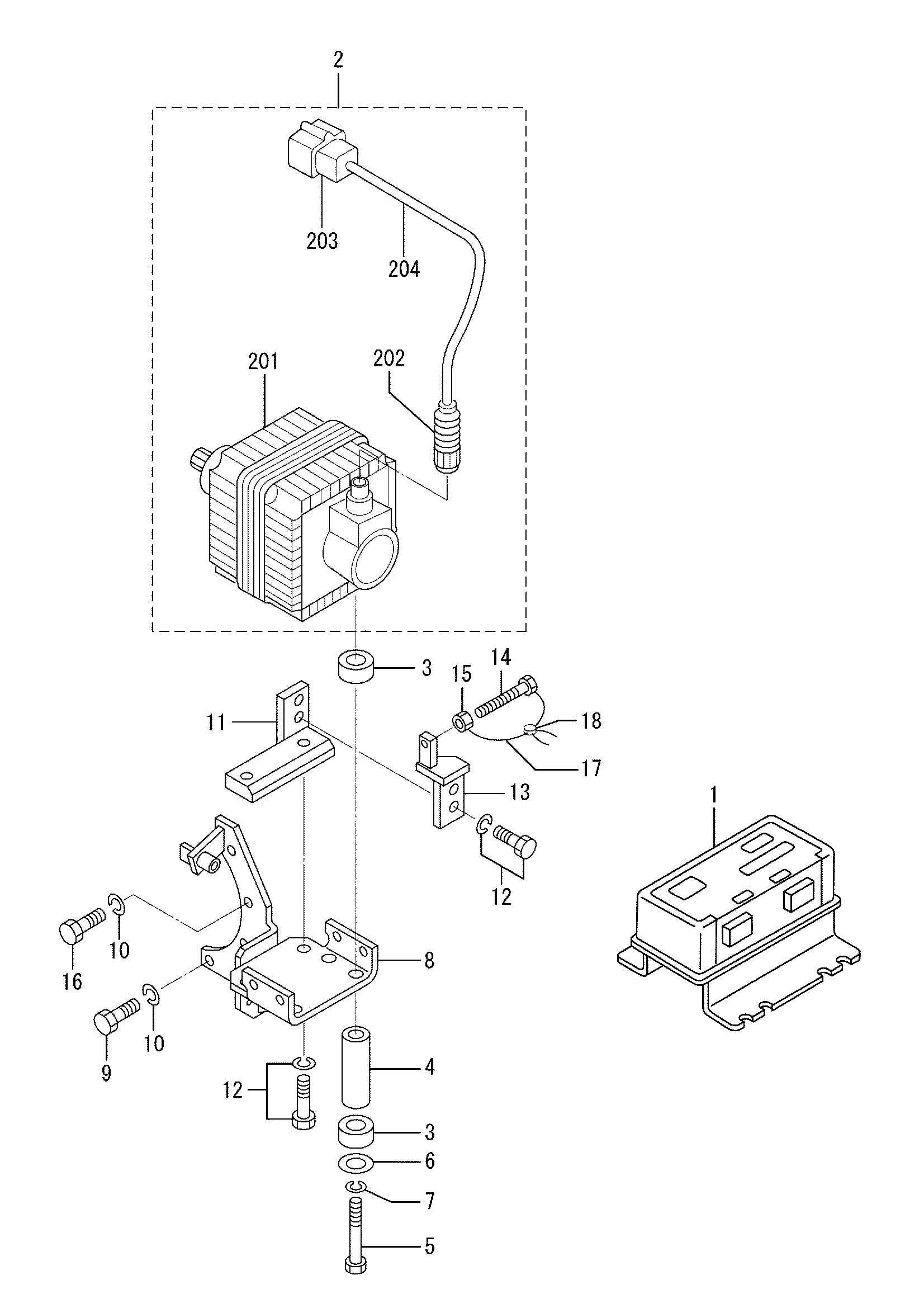

Заводская схема «Актуатор» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | H3266322100 | Контроллер, DMM | 1 |
| 1 | H3266332100 | Контроллер, DMM | 1 |
| 2 | H3786320210 | Актуатор, проакт в сборе | 1 |
| 2 | H3786330210 | Актуатор, проакт в сборе | 1 |
| 2-01 | H3786300200 | Актуатор | 1 |
| 2-02 | H3786301100 | Колпачок, проакт | 1 |
| 2-02 | H3786311100 | Колпачок, проакт | 1 |
| 2-03 | H3759200900 | Разъём | 1 |
| 2-03 | H3759210900 | Разъём | 1 |
| 2-04 | H3759200400 | Трубка, колгате | 1 |
| 3 | H35A6302400 | Амортизатор, резиновый | 8 |
| 4 | H34A6304500 | Проставка | 4 |
| 5 | H35A6308600 | Болт | 4 |
| 6 | H9126207700 | Шайба | 4 |
| 7 | HF251508000 | Пружинная шайба | 4 |
| 8 | H3266332700 | Кронштейн, проакт | 1 |
| 9 | HF115512055 | Болт | 3 |
| 10 | HF251512000 | Пружинная шайба | 4 |
| 11 | H3266301900 | Кронштейн, ограничитель | 1 |
| 12 | HF180510025 | Болт, W/шайба | 4 |
| 13 | H3266301800 | Кронштейн, ограничитель | 1 |
| 14 | H4108703100 | Болт | 1 |
| 15 | H3756004800 | Гайка, блокировка | 1 |
| 16 | H3266305900 | Болт, реамер | 1 |
| 17 | H3446107700 | Провод, уплотнение | 1 |
| 17 | H35A6109900 | Провод, уплотнение | 1 |
| 18 | H4800096600 | Уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
