Механизм натяжения трубопроводы (1-3) — HITACHI EX1900-5

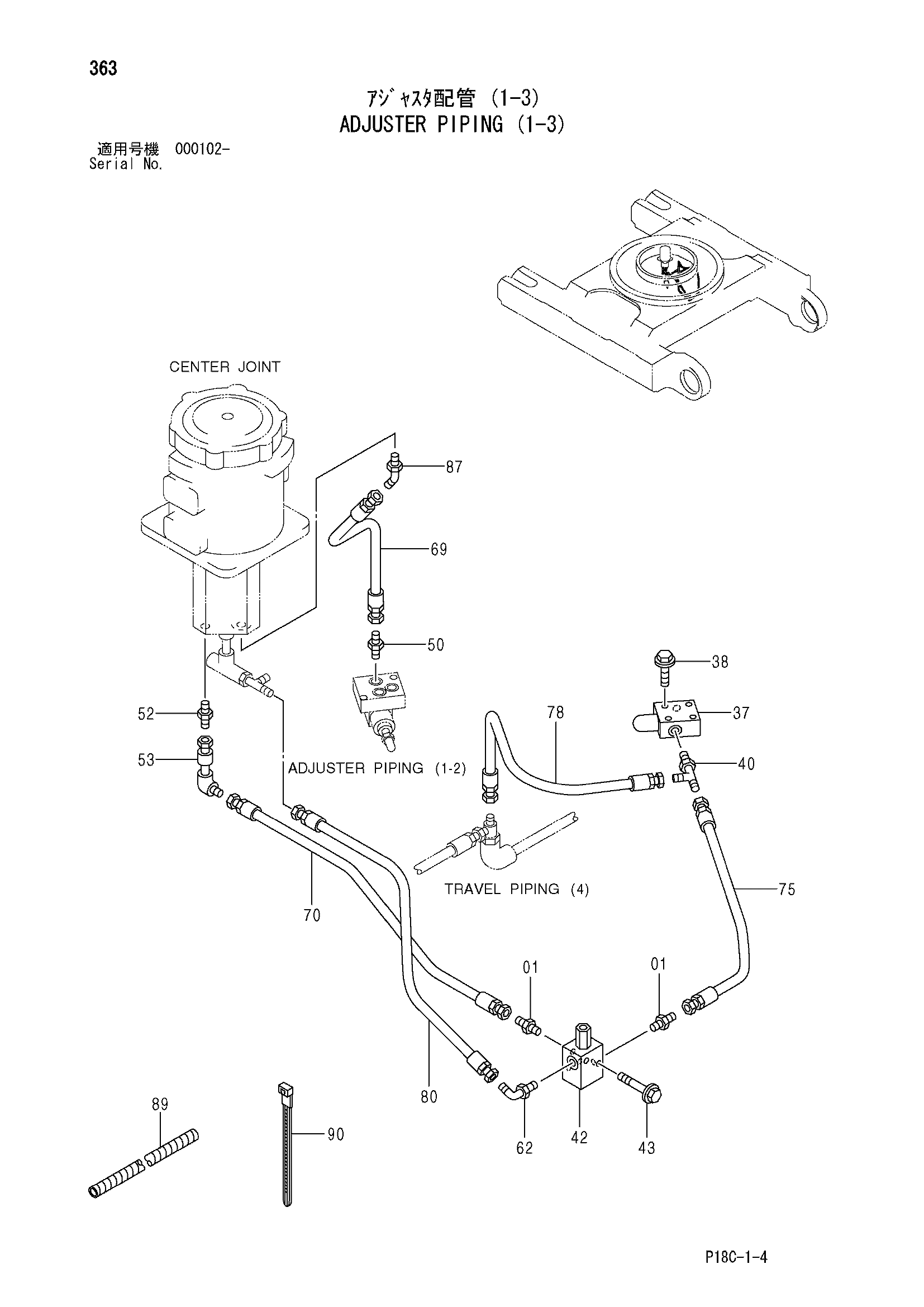

Заводская схема «Механизм натяжения трубопроводы (1-3)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852122 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4186044 | Предохранительный клапан | 1 |
| 38 | J010650 | Болт с шайбой | 4 |
| 38 | J260650 замена: J900650 | Болт с шайбой | 4 |
| 40 | 4239712 | Тройник | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4186043 | Клапан | 1 |
| 43 | J011065 | Болт с шайбой | 2 |
| 43 | J271065 замена: J901065 | Болт с шайбой | 2 |
| 50 | A852143 | Адаптер | 1 |
| 50A | 4506418 | Уплотнительное кольцо | 1 |
| 52 | 4154651 | Адаптер | 1 |
| 53 | 9748326 | Трубка | 1 |
| 62 | A852323 | Угловой штуцер | 1 |
| 62A | 957366 | Уплотнительное кольцо | 1 |
| 69 | 4383513 | Шланг | 1 |
| 70 | 4249353 | Шланг | 1 |
| 75 | 4304957 | Шланг | 1 |
| 78 | 4304987 | Шланг | 1 |
| 80 | 4269839 | Шланг | 1 |
| 87 | A852233 | Угловой штуцер | 1 |
| 87A | 4509180 | Уплотнительное кольцо | 1 |
| 89 | 4044420 | Защитный кожух | 3 |
| 90 | 4055312 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
