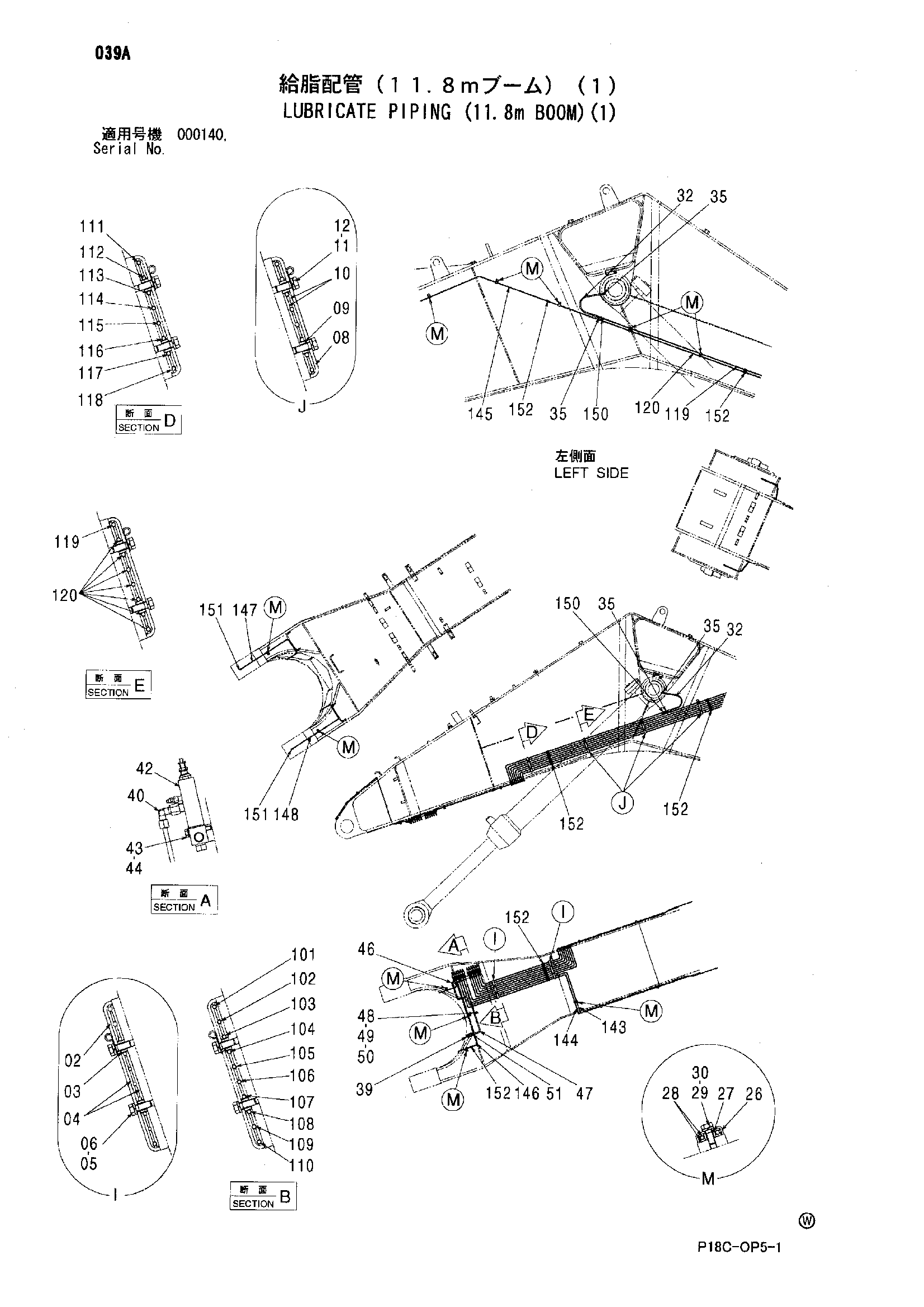

Трубопроводы системы смазки (11.8m стрела)(1) — HITACHI EX1900-5

Заводская схема «Трубопроводы системы смазки (11.8m стрела)(1)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4271440	Хомут	2
03	4271439	Проставка	4
04	4271443	Резиновая прокладка	4
05	J901235	Болт	4
06	A590912	Пружинная шайба	4
08	4271441	Хомут	4
09	4271439	Проставка	8
10	4271444	Резиновая прокладка	8
11	J901235	Болт	8
12	A590912	Пружинная шайба	8
26	4264321	Хомут	12
27	4271439	Проставка	12
28	4261215	Резиновая прокладка	24
29	J901235	Болт	12
30	A590912	Пружинная шайба	12
32	4107297	Шланг	2
35	94-1301	Адаптер	4
39	4221278	Адаптер	1
40	4130175	Штуцер трубки	12
42	4316452	Клапан	1
43	J900845	Болт	6
44	A590908	Пружинная шайба	6
46	94-1402	Угловой штуцер	1
47	9727238	Трубка	1
48	4138227	Хомут трубки	1
49	J901040	Болт	1
50	A590910	Пружинная шайба	1
51	94-1302	Адаптер	1
101	4273955	Трубка	1
102	4273956	Трубка	1
103	4273957	Трубка	1
104	4273958	Трубка	1
105	4273959	Трубка	1
106	4273960	Трубка	1
107	4315082	Трубка	1
108	4315083	Трубка	1
109	4315084	Трубка	1
110	4315085	Трубка	1
111	4315086	Трубка	1
112	4315087	Трубка	1
113	4315088	Трубка	1
114	4315089	Трубка	1
115	4315090	Трубка	1
116	4315091	Трубка	1
117	4315092	Трубка	1
118	4315093	Трубка	1
119	4315094	Трубка	2
120	4238851	Трубка	8
143	4315114	Трубка	1
144	4315115	Трубка	1
145	4315116	Трубка	1
146	4315117	Трубка	1
147	4315118	Трубка	1
148	4315119	Трубка	1
150	4130169	Штуцер трубки	2
151	4130175	Штуцер трубки	2
152	4130192	Штуцер трубки	29

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
