Пилотные гидролинии (гидрораспределитель)(1)(экскаватор) — HITACHI EX1900-5

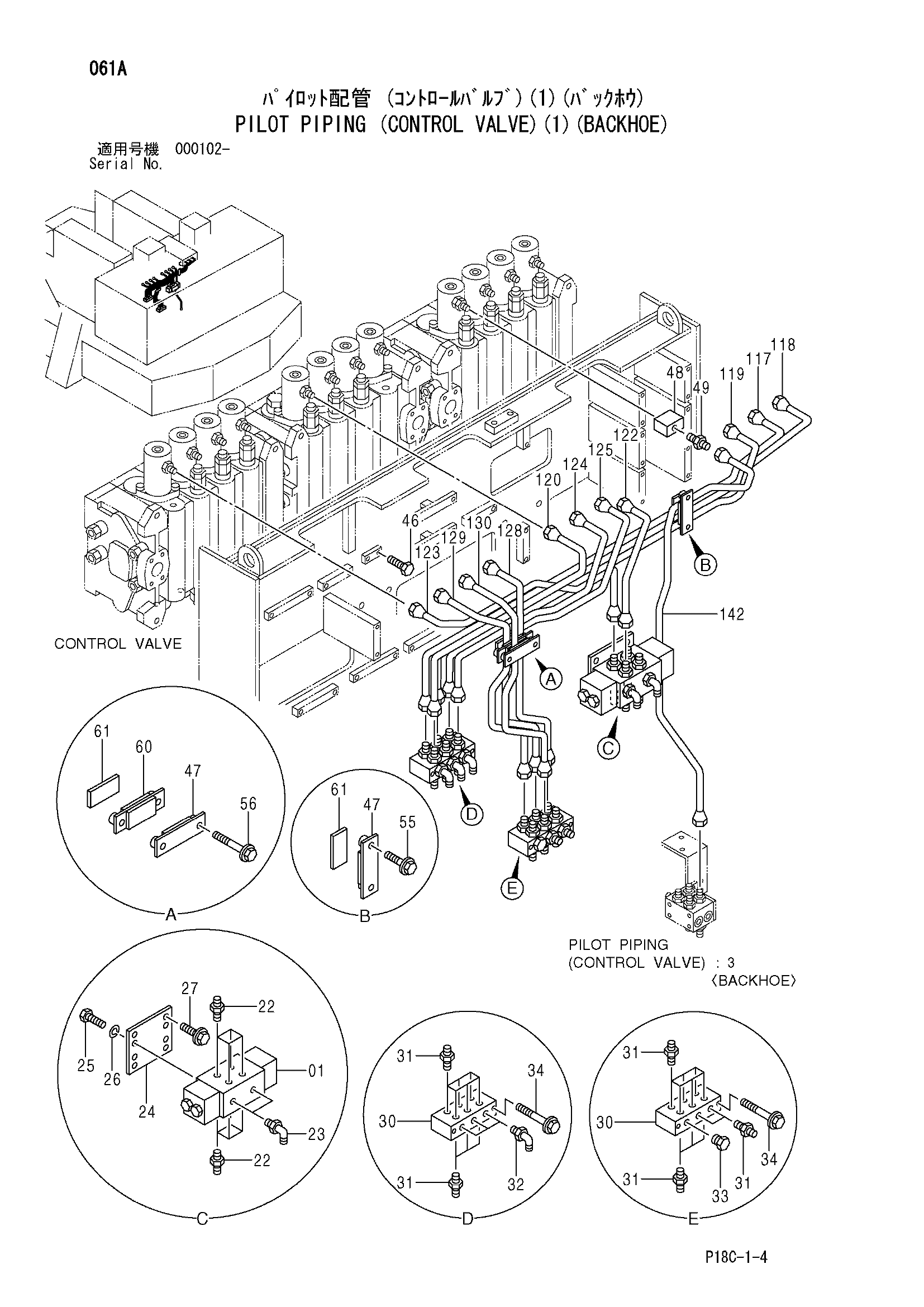

Заводская схема «Пилотные гидролинии (гидрораспределитель)(1)(экскаватор)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4187564 | Клапан | 1 |
| 22 | 4344025 | Адаптер | 8 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4231683 | Угловой штуцер | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4455316 | Пластина | 1 |
| 25 | J901025 | Болт | 4 |
| 26 | A590910 | Пружинная шайба | 4 |
| 27 | J021025 | Болт с шайбой | 4 |
| 27 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 30 | 4343834 | Коллектор | 2 |
| 31 | 4344020 | Адаптер | 20 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4344046 | Угловой штуцер | 3 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | A885003 | Пробка | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | J011090 | Болт с шайбой | 4 |
| 34 | J271090 замена: J901090 | Болт с шайбой | 4 |
| 46 | J900812 | Болт | 2 |
| 47 | 9743907 | Клмп | 2 |
| 48 | 4475993 | Клапан регулировочный | 1 |
| 49 | 4344020 | Адаптер | 1 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 55 | J011035 | Болт с шайбой | 2 |
| 55 | J271035 замена: J901035 | Болт с шайбой | 2 |
| 56 | J011060 | Болт с шайбой | 2 |
| 56 | J271060 замена: J901060 | Болт с шайбой | 2 |
| 60 | 9748406 | Клмп | 1 |
| 61 | 4344542 | Резиновая прокладка | 2 |
| 117 | 4462210 | Трубка | 1 |
| 118 | 4462211 | Трубка | 1 |
| 119 | 4462212 | Трубка | 1 |
| 120 | 4462213 | Трубка | 1 |
| 122 | 4634151 | Трубка | 1 |
| 123 | 3093299 | Трубка | 1 |
| 124 | 3093300 | Трубка | 1 |
| 125 | 3104540 | Трубка | 1 |
| 128 | 4462215 | Трубка | 1 |
| 129 | 4462216 | Трубка | 1 |
| 130 | 4462217 | Трубка | 1 |
| 142 | 3095505 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
