Пилотный панель (1) — HITACHI EX1900-5

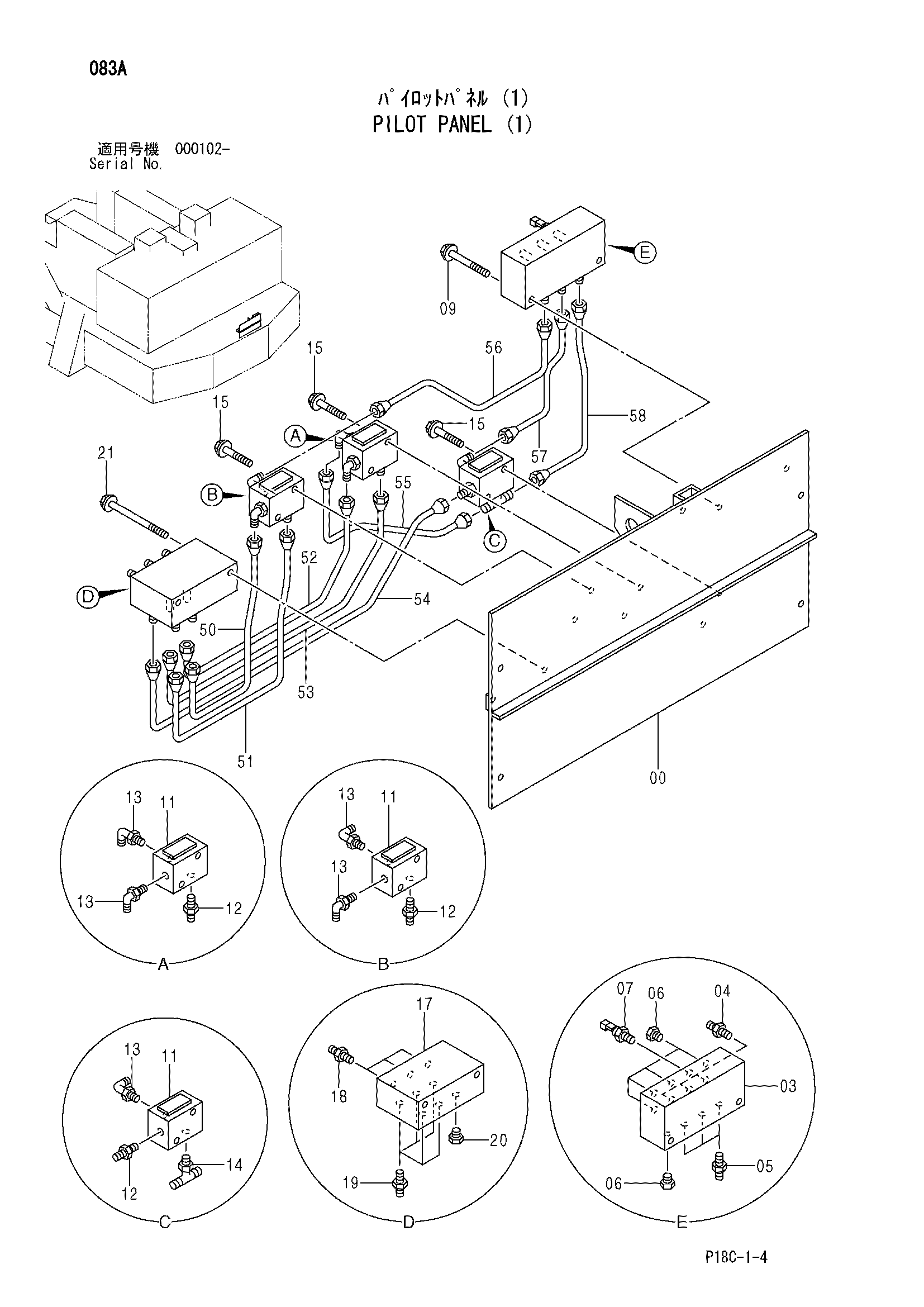

Заводская схема «Пилотный панель (1)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8085036 | Опора | 1 |
| 03 | 4460354 | Коллектор | 1 |
| 04 | A852122 | Адаптер | 3 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4255304 | Штуцер трубки | 3 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A885002 | Пробка | 5 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4436535 | Датчик давления | 1 |
| 09 | J011065 | Болт с шайбой | 2 |
| 09 | J271065 замена: J901065 | Болт с шайбой | 2 |
| 11 | 4195759 | Челночный клапан | 3 |
| 12 | 4255304 | Штуцер трубки | 3 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4293950 | Угловой штуцер | 5 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4466496 | Тройник | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | J011055 | Болт с шайбой | 6 |
| 15 | J271055 замена: J901055 | Болт с шайбой | 6 |
| 17 | 4458036 | Коллектор | 1 |
| 18 | A852122 | Адаптер | 3 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4255304 | Штуцер трубки | 5 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A885002 | Пробка | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | J011000 | Болт с шайбой | 2 |
| 21 | J271000 замена: J901000 | Болт с шайбой | 2 |
| 50 | 4466389 | Трубка | 1 |
| 51 | 4466390 | Трубка | 1 |
| 55 | 4466391 | Трубка | 1 |
| 53 | 4466392 | Трубка | 1 |
| 54 | 4466393 | Трубка | 1 |
| 55 | 4466394 | Трубка | 1 |
| 56 | 4466395 | Трубка | 1 |
| 57 | 4466396 | Трубка | 1 |
| 58 | 4466397 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
