Нижняя защита (1) — HITACHI EX1900-5

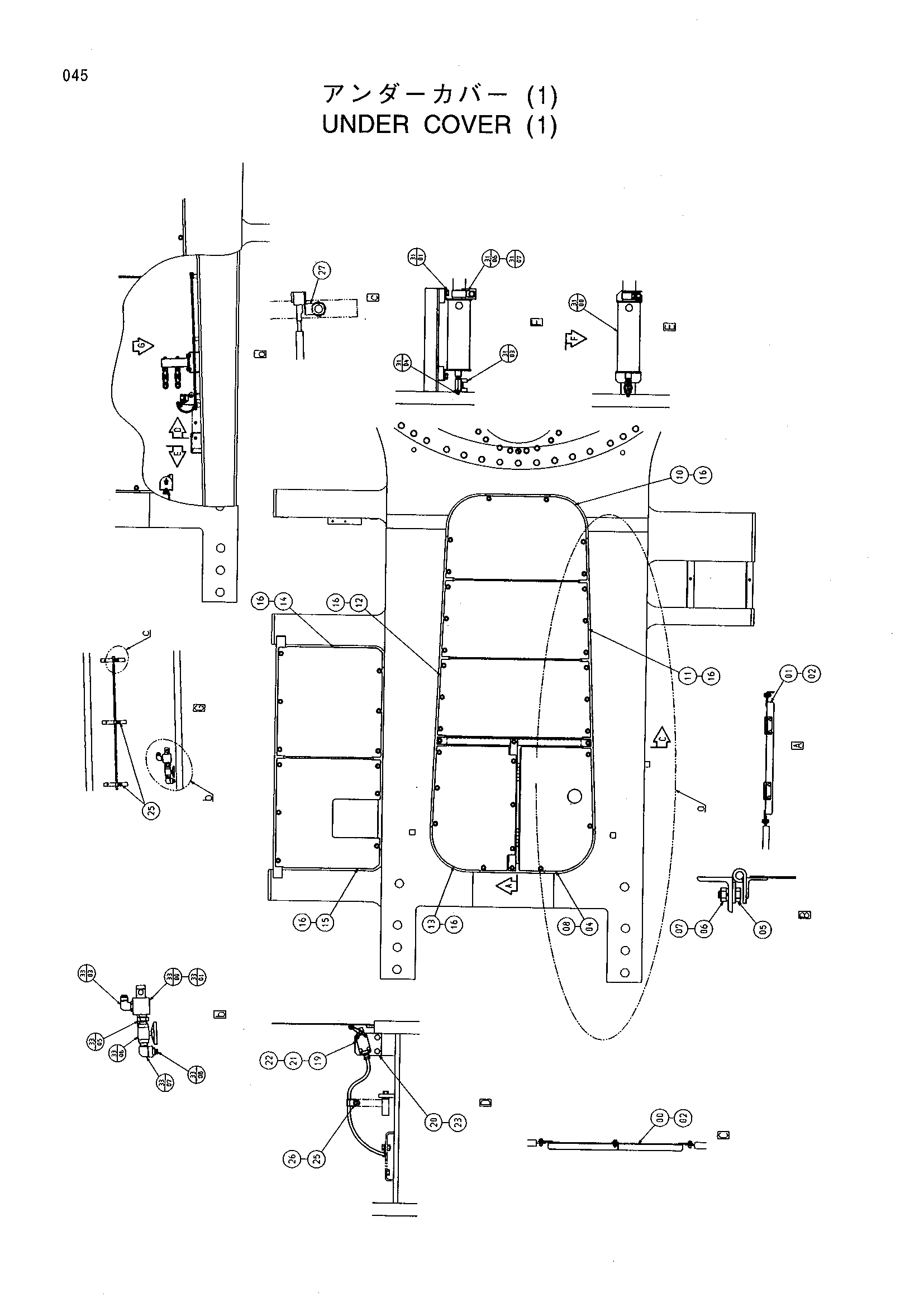

Заводская схема «Нижняя защита (1)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8090245 | Кронштейн | 1 |
| 01 | 8090246 | Кронштейн | 1 |
| 02 | J031240 | Болт с шайбой | 4 |
| 04 | 7043472 | Крышка | 1 |
| 05 | J901025 | Болт | 4 |
| 06 | A590910 | Пружинная шайба | 4 |
| 07 | J950010 | Гайка | 4 |
| 08 | J031235 | Болт с шайбой | 3 |
| 10 | 2048765 | Крышка | 1 |
| 11 | 2048766 | Крышка | 1 |
| 12 | 2048767 | Крышка | 1 |
| 13 | 2048768 | Крышка | 1 |
| 14 | 2048769 | Крышка | 1 |
| 15 | 2048770 | Крышка | 1 |
| 16 | J031235 | Болт с шайбой | 37 |
| 19 | 4283800 | Выключатель концевой | 1 |
| 20 | 4484209 | Пластина | 1 |
| 21 | M430435 | Винт | 4 |
| 22 | A590904 | Пружинная шайба | 4 |
| 23 | J011030 | Болт с шайбой | 2 |
| 25 | 4190261 | Зажим | 3 |
| 26 | J021025 | Болт с шайбой | 1 |
| 27 | 4336875 | Кронштейн | 1 |
| 31 | 9220523 | Блов-бй защёлка бак | 1 |
| 3100 | 8090241 | Бак | 1 |
| 3101 | J011025 | Болт с шайбой | 2 |
| 3103 | 4343137 | Шаровой клапан | 1 |
| 3104 | 94-2022 | Пробка | 1 |
| 3106 | 4193848 | Зажим | 1 |
| 3107 | J021025 | Болт с шайбой | 1 |
| 33 | 9220525 | Свинг-девике | 1 |
| 3300 | 8090215 | Блок | 1 |
| 3301 | J011025 | Болт с шайбой | 2 |
| 3303 | A852366 | Угловой штуцер | 2 |
| 3303A | 4506424 | Уплотнительное кольцо | 1 |
| 3305 | 94-1704 | Адаптер | 2 |
| 3306 | 4203434 | Шаровой клапан | 2 |
| 3307 | 94-0633 | Угловой штуцер | 2 |
| 3308 | 94-2025 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
