Гидролинии рабочего оборудования (2) — HITACHI EX1900-5

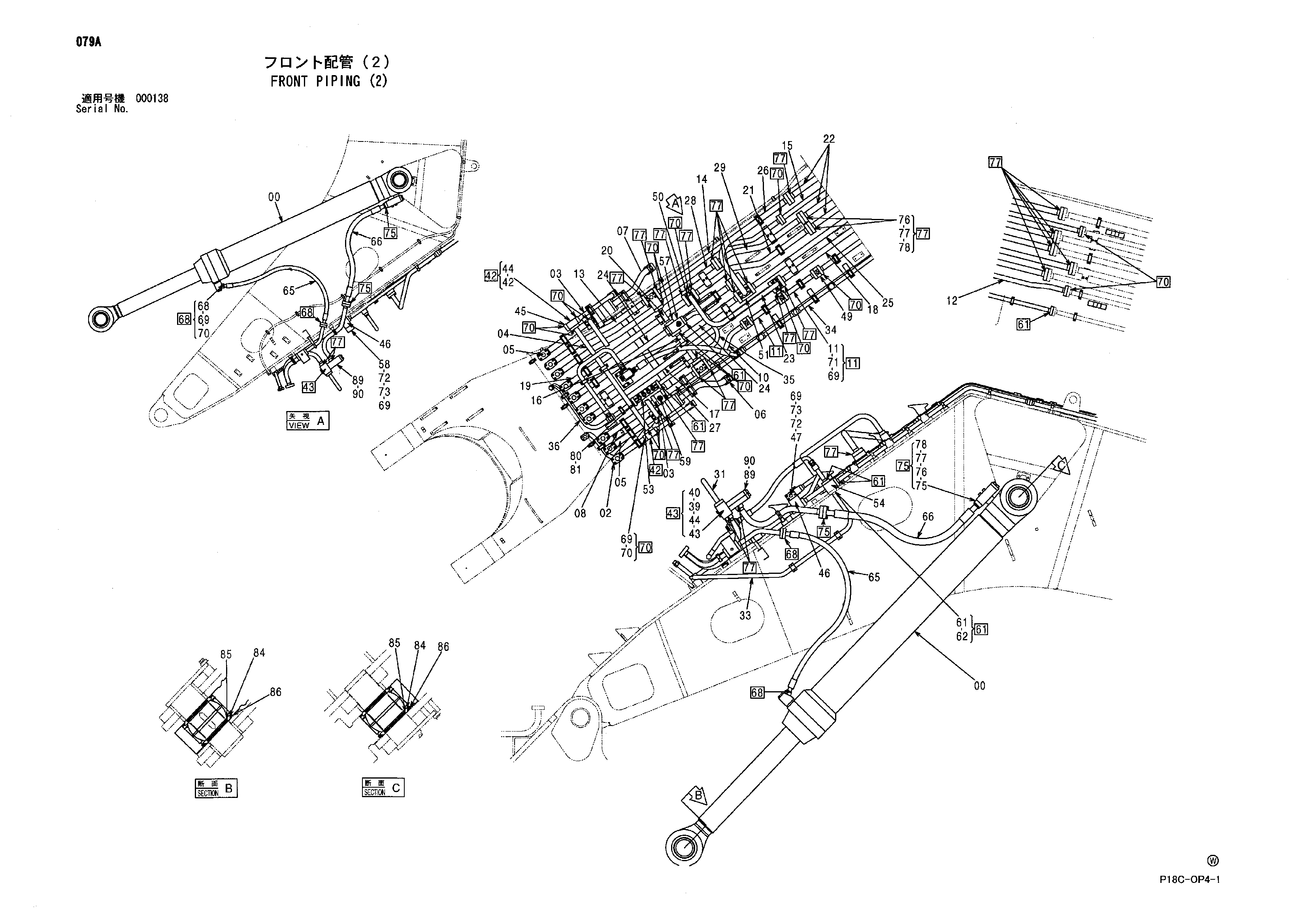

Заводская схема «Гидролинии рабочего оборудования (2)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4630423	Гидроцилиндр стрелы	2
02	8037864	Трубка	1
03	8057329	Трубка	2
04	8057328	Трубка	1
05	8079099	Трубка	2
06	8079097	Трубка	1
07	8079098	Трубка	1
08	8083667	Трубка	1
10	8067646	Трубка	1
11	8067647	Трубка	2
12	8083673	Трубка	1
13	8067632	Трубка	1
14	8067643	Трубка	1
15	8083672	Трубка	1
16	8067645	Трубка	1
17	8063470	Трубка	1
18	8083671	Трубка	1
19	8083704	Трубка	1
20	8083668	Трубка	1
21	8067638	Трубка	1
22	8083669	Трубка	3
23	8067644	Трубка	1
24	8063455	Трубка	2
25	8083670	Трубка	1
26	8063472	Трубка	1
27	8083845	Трубка	1
28	8067718	Трубка	1
29	8067639	Трубка	1
31	8057330	Трубка	1
33	8067660	Трубка	1
34	8083674	Трубка	1
35	8083675	Трубка	1
36	8067659	Трубка	1
39	J912010	Болт	8
40	A590920	Пружинная шайба	8
42	4199195	Коллектор	2
43	3090446	Блок	2
44	A885002	Пробка	4
44A	957366	Уплотнительное кольцо	1
45	4091297	Крышка	1
46	3077870	Блок	2
47	3037754	Коллектор	1
49	3077890	Блок	3
50	3039210	Блок	2
51	4199321	Коллектор	1
53	2040385	Блок	1
54	3077871	Блок	1
57	4450611	Клапан	1
58	4450610	Клапан	1
59	4450613	Клапан	1
61	4146848	Болт с внутренним шестигранником	24
62	4508805	Уплотнительное кольцо	6
65	4347991	Шланг	2
66	4343357	Шланг	2
68	4075854	Разъёмный фланец	8
69	4510169	Уплотнительное кольцо	29
70	4146847	Болт с внутренним шестигранником	88
71	4204115	Болт с внутренним шестигранником	16
72	J901600	Болт	8
73	A590916	Пружинная шайба	8
75	4169565	Разъёмный фланец	8
76	4510170	Уплотнительное кольцо	31
77	J912070	Болт	124
78	A590920	Пружинная шайба	124
80	4299417	Болт с внутренним шестигранником	4
81	A811040	Уплотнительное кольцо	1
84	4259861	Шайба	8
85	4231801	Пылезащитное уплотнение	8
86	4259864	Пылезащитное уплотнение	8
89	4432249	Клапан словретур	2
90	4510170	Уплотнительное кольцо	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
