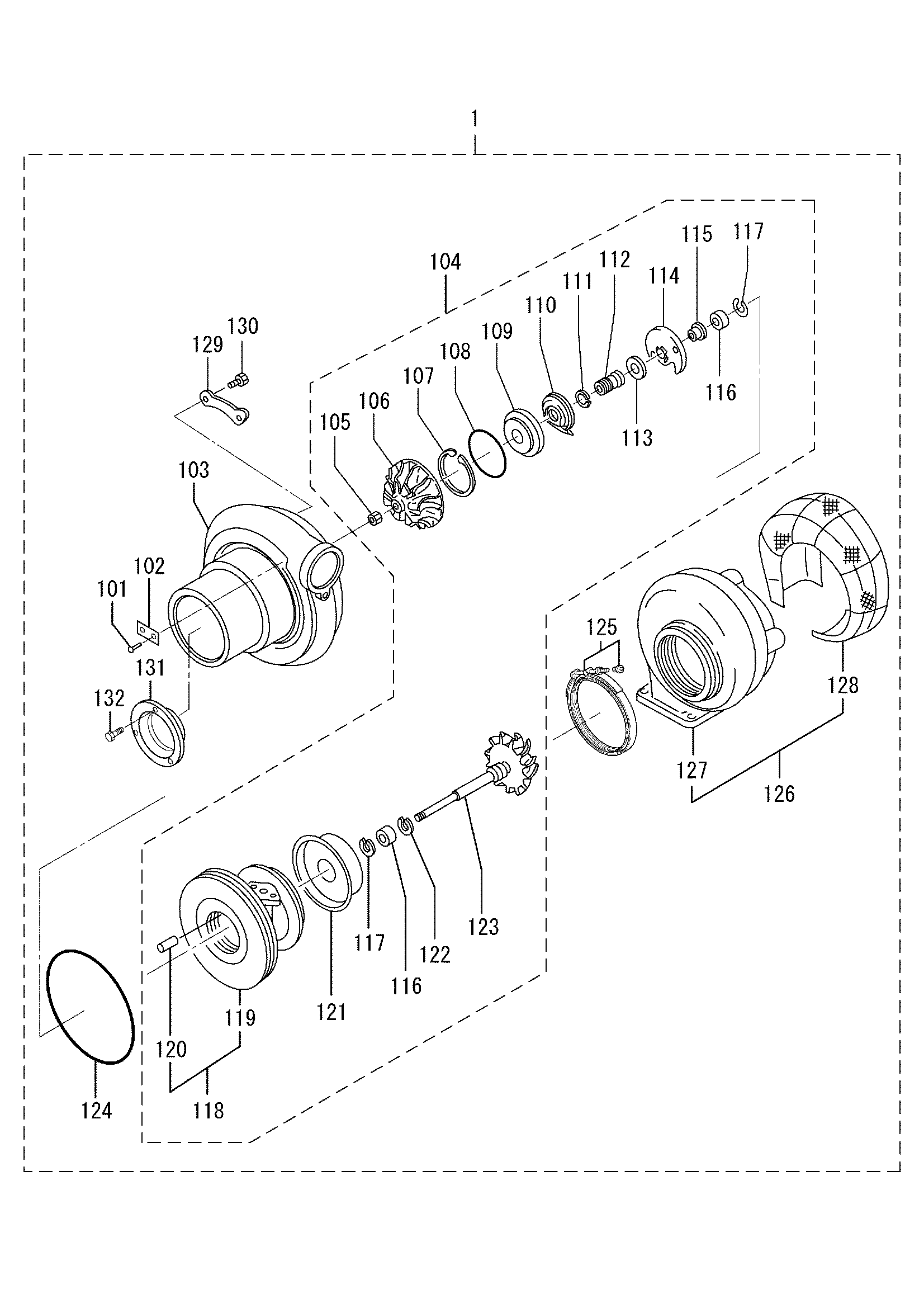

TURBOCHARGER(MODEL TD09-45MRC-34) — HITACHI EX1900-5

Заводская схема «TURBOCHARGER(MODEL TD09-45MRC-34)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	H4913203020	Турбокомпрессор в сборе	2
1-01	H0066502048	Ривет, винт	4
1-03	H4913253100	Крышка, компрессор	2
1-04	H4913209000	Картридж в сборе	2
1-05	H4913242210	Гайка, блокировка	2
1-06	H4913240800	Колесо, компрессор	2
1-07	H4917423200	Кольцо, стопорный	2
1-08	H4917422600	Уплотнительное кольцо	2
1-09	H4913222500	Вставка	2
1-10	H4913222200	Дефлектор, масляный	2
1-11	H4917823100	Кольцо, поршень	2
1-12	H4913242100	Втулка, флингер	2
1-13	H4913242400	Кольцо, упорный	2
1-14	H4913221600	Подшипник, упорный	2
1-15	H4913242300	Кольцо, упорный	2
1-16	H4913221100	Подшипник	4
1-17	H4916223100	Кольцо, стопорный	4
1-18	H4913225400	Подшипник, корпус в сборе	2
1-20	H4918322800	Палец, пружина	2
1-21	H4913219200	Пластина, задний турбине	2
1-22	H4916423700	Кольцо, поршень	2
1-23	H4913230130	Ротор в сборе	2
1-24	H4918122700	Уплотнительное кольцо	2
1-25	H4913254000	В-кламп в сборе	2
1-26	H4913213580	Корпус в сборе, турбине	2
1-28	H4918114410	Лаггинг	2
1-29	H4918123500	Пластина, блокировка	8
1-30	H4918123700	Болт	16
1-31	H4913259000	Пластина	2
1-32	HF121006012	Болт	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
