Гидроцилиндр ковша (правый) — HITACHI EX1900-5

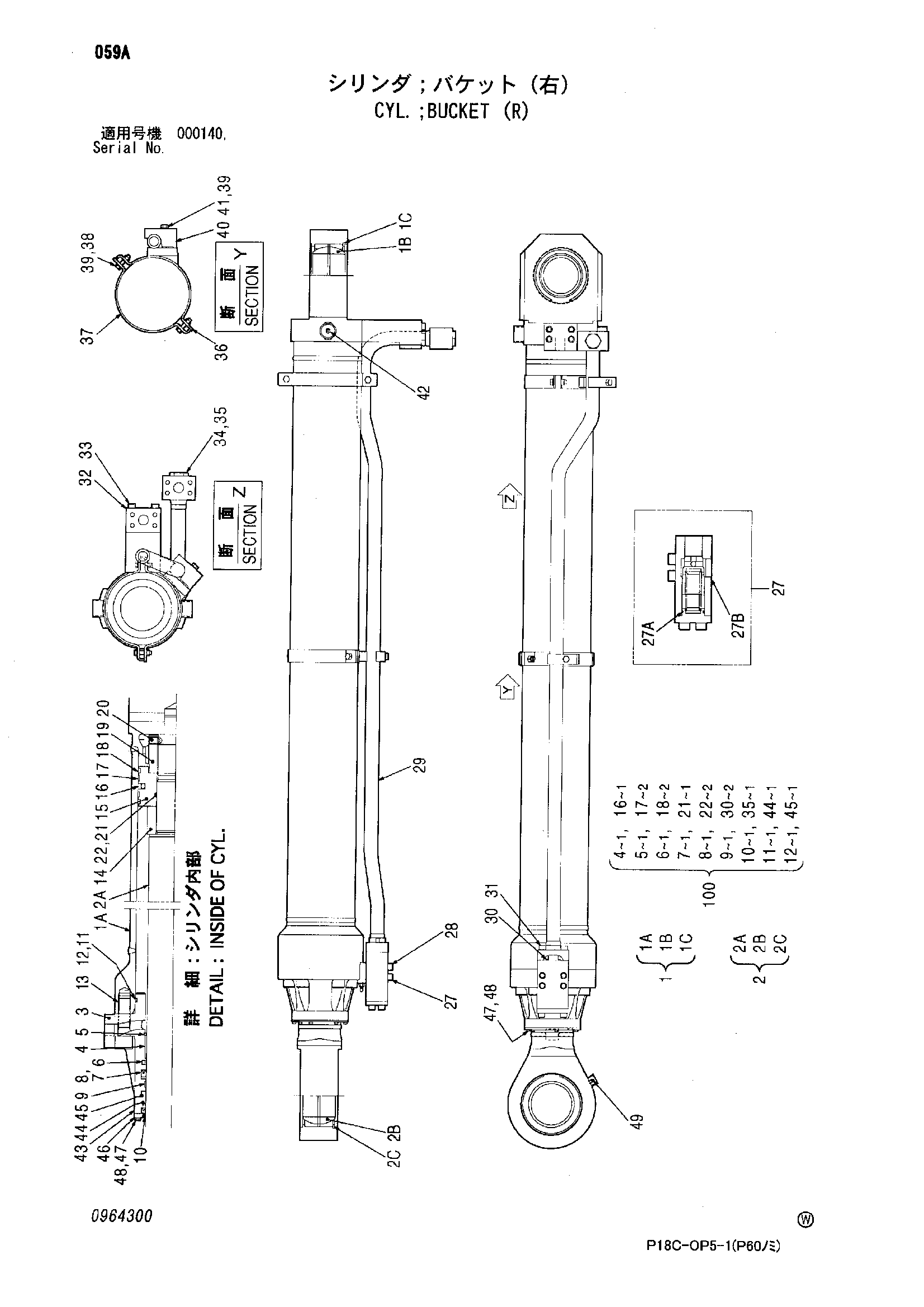

Заводская схема «Гидроцилиндр ковша (правый)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4633432 | Гидроцилиндр ковша | 1 | |
| 1 | 0964301 | Труба гидроцилиндра | 1 |
| 1B | 0812109 | Подшипник. спх.рол. | 1 |
| 1C | 4036055 | Стопорное кольцо | 1 |
| 2 | 0964302 | Шток поршня | 1 |
| 2B | 0964303 | Подшипник. спх.рол. | 1 |
| 2C | 0499805 | Стопорное кольцо | 1 |
| 3 | 0964304 | Головка гидроцилиндра | 1 |
| 4 | 0379905 | Втулка | 1 |
| 5 | 0834707 | Стопорное кольцо | 1 |
| 6 | 0964305 | Ринг-бакк-уп | 1 |
| 7 | 4070027 | U-образная манжета | 1 |
| 8 | 0242706 | Опорное кольцо | 1 |
| 9 | 0392304 | Кольцо | 1 |
| 10 | 4429148 | Грязесъёмное кольцо | 1 |
| 11 | 4123509 | Уплотнительное кольцо | 1 |
| 12 | 0257007 | Опорное кольцо | 1 |
| 13 | 4104472 | Болт с внутренним шестигранником | 8 |
| 14 | 0499804 | Амортизирующий подшипник | 1 |
| 15 | 0340107 | Поршень | 1 |
| 16 | 0257010 | Кольцо уплотнение в сборе | 1 |
| 17 | 0340108 | Кольцо | 2 |
| 18 | 4199817 | Кольцо | 2 |
| 19 | 0340109 | Гайка | 1 |
| 20 | 4199819 | Установочный винт | 1 |
| 21 | 0340110 | Уплотнительное кольцо | 1 |
| 22 | 0239804 | Опорное кольцо | 2 |
| 27 | 0339712 | Клапан замедленного возврата | 1 |
| 28 | M341600 | Болт с внутренним шестигранником | 4 |
| 29 | 0964306 | Трубка | 1 |
| 30 | 4123444 | Уплотнительное кольцо | 2 |
| 31 | 4104495 | Болт с внутренним шестигранником | 4 |
| 32 | 0340112 | Соединение | 1 |
| 33 | 0340113 | Болт с внутренним шестигранником | 4 |
| 34 | 0349308 | Пробка | 1 |
| 35 | 0336419 | Уплотнительное кольцо | 1 |
| 36-41 | 0964307 | Комплект лента | 1 |
| 36 | 0411203 | Лента | 2 |
| 37 | 0411204 | Лента | 2 |
| 38 | 0379919 | Болт | 4 |
| 39 | A590914 | Пружинная шайба | 6 |
| 40 | 0379917 | Хомут трубки | 2 |
| 41 | 0379918 | Болт | 2 |
| 42 | 0643016 | Воздушный клапан | 3 |
| 43 | 0964308 | Держатель | 1 |
| 44 | 0869805 | У-ринг | 1 |
| 45 | A811160 | Уплотнительное кольцо | 1 |
| 46 | 0706103 | Пластина | 3 |
| 47 | 0908906 | Болт | 6 |
| 48 | 0360704 | Пружинная шайба | 6 |
| 49 | J75481 | Пресс-маслёнка | 1 |
| 100 | 4637027 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
