Поручень (дополнительный топливный бак) — HITACHI EX1900-5

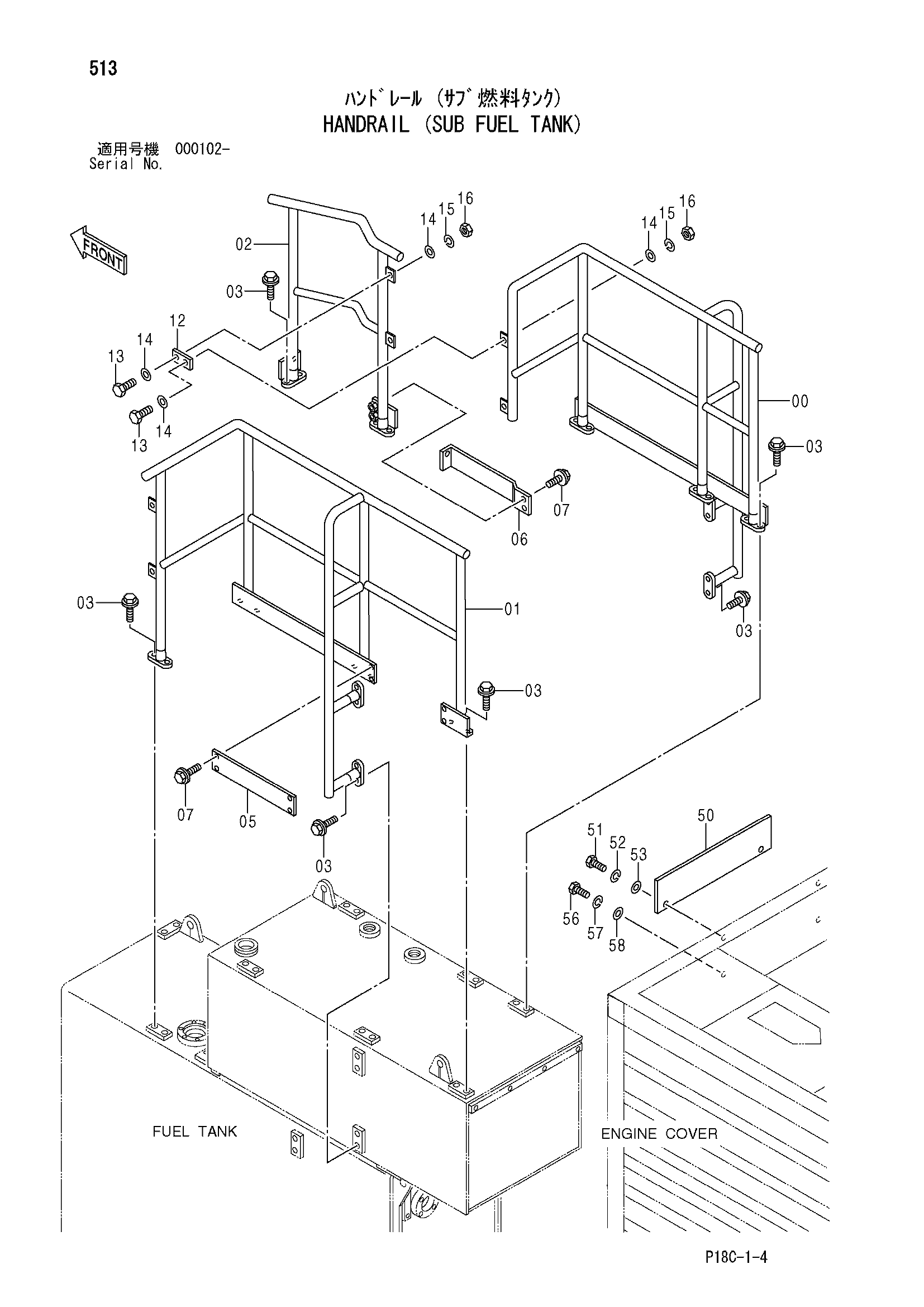

Заводская схема «Поручень (дополнительный топливный бак)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7040272 | Поручень | 1 |
| 01 | 7040259 | Поручень | 1 |
| 02 | 8083862 | Поручень | 1 |
| 03 | J021230 | Болт с шайбой | 26 |
| 03 | J271230 замена: J901230 | Болт с шайбой | 26 |
| 05 | 4453577 | Стойка | 1 |
| 06 | 9756507 | Пластина | 1 |
| 07 | J021230 | Болт с шайбой | 7 |
| 07 | J271230 замена: J901230 | Болт с шайбой | 7 |
| 12 | 4364672 | Пластина | 2 |
| 13 | J901240 | Болт | 4 |
| 14 | 449490 | Шайба | 8 |
| 15 | A590912 | Пружинная шайба | 4 |
| 16 | J950012 | Гайка | 4 |
| 50 | 4454478 | Пластина | 1 |
| 51 | J901635 | Болт | 2 |
| 52 | A590916 | Пружинная шайба | 2 |
| 53 | A590116 | Плоская шайба | 2 |
| 56 | J901625 | Болт | 2 |
| 57 | A590916 | Пружинная шайба | 2 |
| 58 | A590116 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
