Гидробак — HITACHI EX1900-5

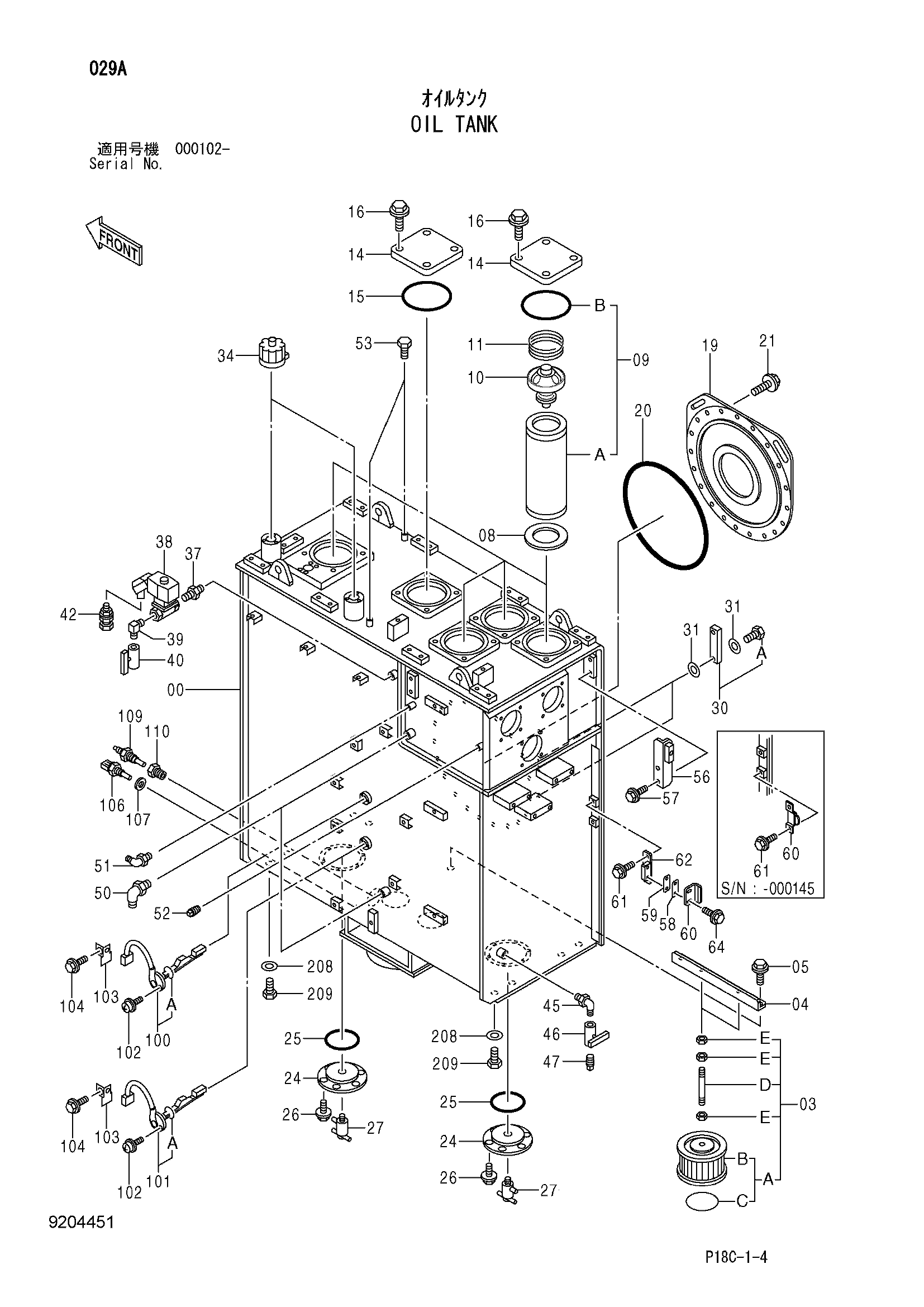

Заводская схема «Гидробак» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007662 | Гидробак | 1 |
| 03 | 4432753 | Всасывающий фильтр | 2 |
| 03A | 4358785 замена: 4688141 | Фильтрующий элемент | 1 |
| 03A | 4688141 | Фильтрующий элемент | 1 |
| 03B | 4605029 | Фильтрующий элемент | 1 |
| 03C | 4604341 | Уплотнительное кольцо | 1 |
| 03D | 4604339 | Болт центральный | 1 |
| 03E | J950016 | Гайка | 3 |
| 04 | 4399176 | Кронштейн | 1 |
| 05 | J031030 | Болт с шайбой | 2 |
| 05 | J281030 замена: J901030 | Болт с шайбой | 2 |
| 08 | 4250293 | Резиновая прокладка | 4 |
| 09 | 4333469 | Фильтрующий элемент | 4 |
| 09A | 4287634 | Фильтрующий элемент | 1 |
| 09B | A810220 | Уплотнительное кольцо | 1 |
| 10 | 4271000 | Клапан | 4 |
| 11 | 4271001 | Пружина | 4 |
| 14 | 4344881 | Крышка | 5 |
| 15 | A810220 | Уплотнительное кольцо | 1 |
| 16 | J011030 | Болт с шайбой | 20 |
| 16 | J271030 замена: J901030 | Болт с шайбой | 20 |
| 19 | 3090663 | Крышка | 1 |
| 20 | 4399100 | Уплотнительное кольцо | 1 |
| 21 | J011230 | Болт с шайбой | 20 |
| 21 | J271230 замена: J901230 | Болт с шайбой | 20 |
| 24 | 4056216 | Крышка | 2 |
| 25 | A810165 | Уплотнительное кольцо | 2 |
| 26 | J011030 | Болт с шайбой | 12 |
| 26 | J271030 замена: J901030 | Болт с шайбой | 12 |
| 27 | 4094354 | Кран | 2 |
| 30 | 8053499 | Указатель уровня | 2 |
| 30A | 4100967 | Болт | 2 |
| 31 | 449558 | Уплотнительная шайба | 8 |
| 34 | 4387692 | Сапун | 2 |
| 37 | 4208243 | Адаптер | 1 |
| 37A | 4506424 | Уплотнительное кольцо | 1 |
| 38 | 4411269 | Клапан | 1 |
| 39 | 4320827 | Угловой штуцер | 1 |
| 40 | 4203434 | Шаровой клапан | 1 |
| 42 | 4416569 | Разъём | 1 |
| 45 | 4061078 | Угловой штуцер | 1 |
| 45A | 4506424 | Уплотнительное кольцо | 1 |
| 46 | 4203434 | Шаровой клапан | 1 |
| 47 | 94-2025 | Пробка | 1 |
| 50 | A852366 | Угловой штуцер | 2 |
| 50A | 4506424 | Уплотнительное кольцо | 1 |
| 51 | A852322 | Угловой штуцер | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 52 | A885002 | Пробка | 1 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 53 | A885003 | Пробка | 2 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | 9756933 | Кронштейн | 1 |
| 57 | J031240 | Болт с шайбой | 2 |
| 57 | J281240 замена: J901240 | Болт с шайбой | 2 |
| 58 | 4639523 | Регулировочная шайба 1.6mm | 3 |
| 59 | 4639524 | Регулировочная шайба 3.2mm | 1 |
| 60 | 9750231 замена: 4639521 | Ограничитель | 1 |
| 60 | 4639521 | Ограничитель | 1 |
| 62 | 9764679 | Кронштейн | 1 |
| 64 | J260830 | Болт с шайбой | 2 |
| 64A | J900830 | Болт | 1 |
| 64B | A590108 | Плоская шайба | 1 |
| 61 | J020816 | Болт с шайбой | 2 |
| 61 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 100 | 4315415 | Выключатель уровень | 1 |
| 100A | 4141171 | Уплотнительное кольцо | 1 |
| 101 | 4314752 | Выключатель уровень | 1 |
| 101A | 4141171 | Уплотнительное кольцо | 1 |
| 102 | J460512 | Винт с шайбой | 6 |
| 103 | 4257159 | Кронштейн | 2 |
| 104 | J011020 | Болт с шайбой | 2 |
| 104 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 106 | 4250260 | Датчик | 1 |
| 107 | 4250261 | Прокладка | 1 |
| 109 | 4257129 | Блок | 1 |
| 110 | 4257714 | Переходник | 1 |
| 208 | J833080 | Болт | 8 |
| 209 | 4114408 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
