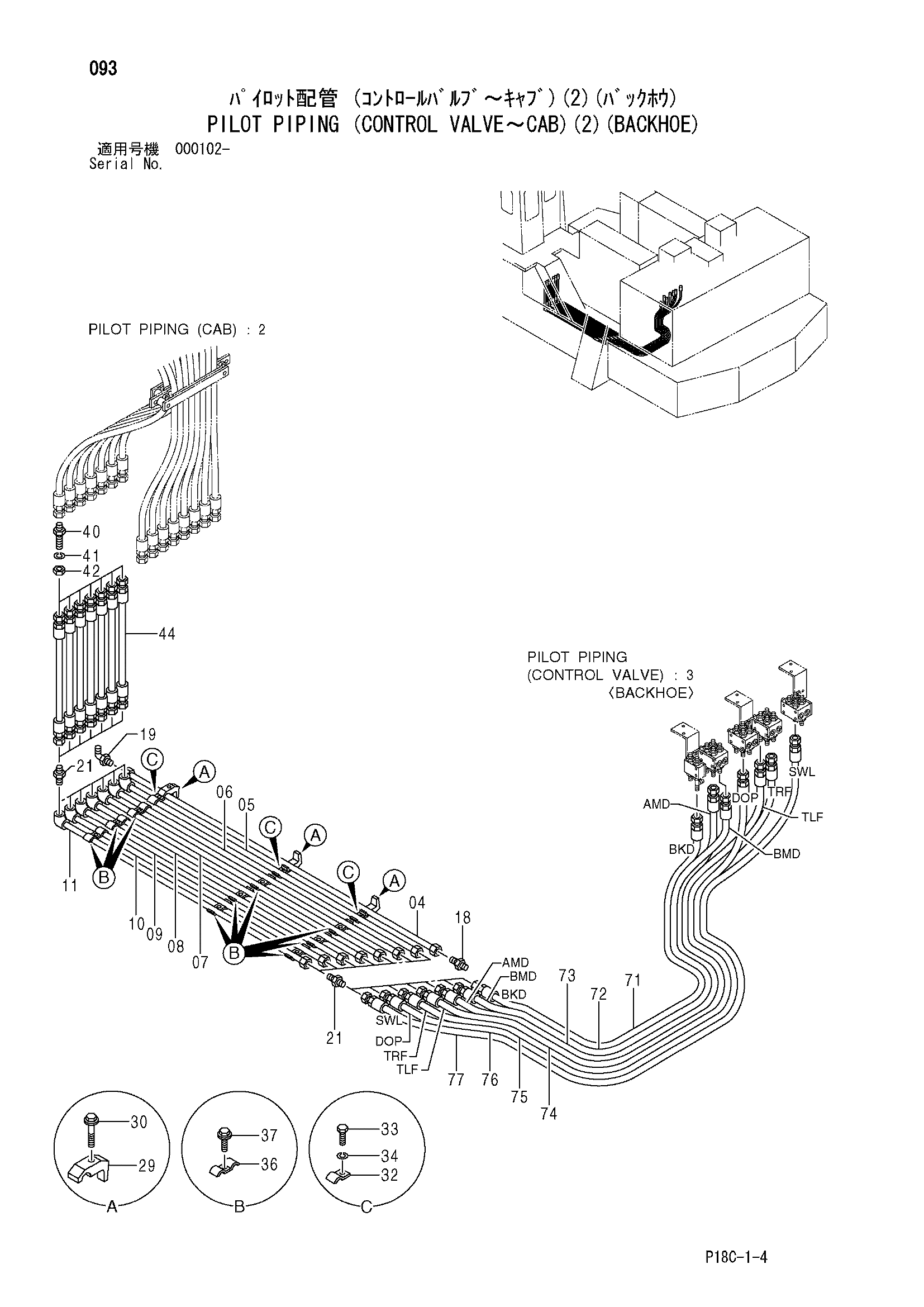

Пилотные гидролинии (гидрораспределитель~кабина)(2)(экскаватор) — HITACHI EX1900-5
Заводская схема «Пилотные гидролинии (гидрораспределитель~кабина)(2)(экскаватор)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 9756470 | Трубка | 1 |
| 05 | 9756471 | Трубка | 1 |
| 06 | 9756472 | Трубка | 1 |
| 07 | 9756473 | Трубка | 1 |
| 08 | 9756474 | Трубка | 1 |
| 09 | 9756475 | Трубка | 1 |
| 10 | 9756476 | Трубка | 1 |
| 11 | 9756477 | Трубка | 1 |
| 18 | A852144 | Адаптер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | A852344 | Угловой штуцер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | A852133 | Адаптер | 14 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4138227 | Хомут трубки | 3 |
| 30 | J011040 | Болт с шайбой | 3 |
| 30 | J271040 замена: J901040 | Болт с шайбой | 3 |
| 32 | 4078856 | Хомут | 3 |
| 33 | J901020 | Болт | 3 |
| 34 | A590910 | Пружинная шайба | 3 |
| 36 | 4001156 | Хомут трубки | 9 |
| 37 | J011030 | Болт с шайбой | 9 |
| 37 | J271030 замена: J901030 | Болт с шайбой | 9 |
| 40 | 4202532 | Адаптер | 7 |
| 41 | A590914 | Пружинная шайба | 7 |
| 42 | 4202531 | Гайка | 7 |
| 44 | 4239749 | Шланг | 7 |
| 71 | 4461660 | Шланг (BKD) | 1 |
| 72 | 4461661 | Шланг (BMD) | 1 |
| 73 | 4461662 | Шланг (AMD) | 1 |
| 74 | 4461663 | Шланг (TLF) | 1 |
| 75 | 4461664 | Шланг (TRF) | 1 |
| 76 | 4461665 | Шланг (DOP) | 1 |
| 77 | 4461666 | Шланг (SWL) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
