Аккумулятор крышка — HITACHI EX1900-5

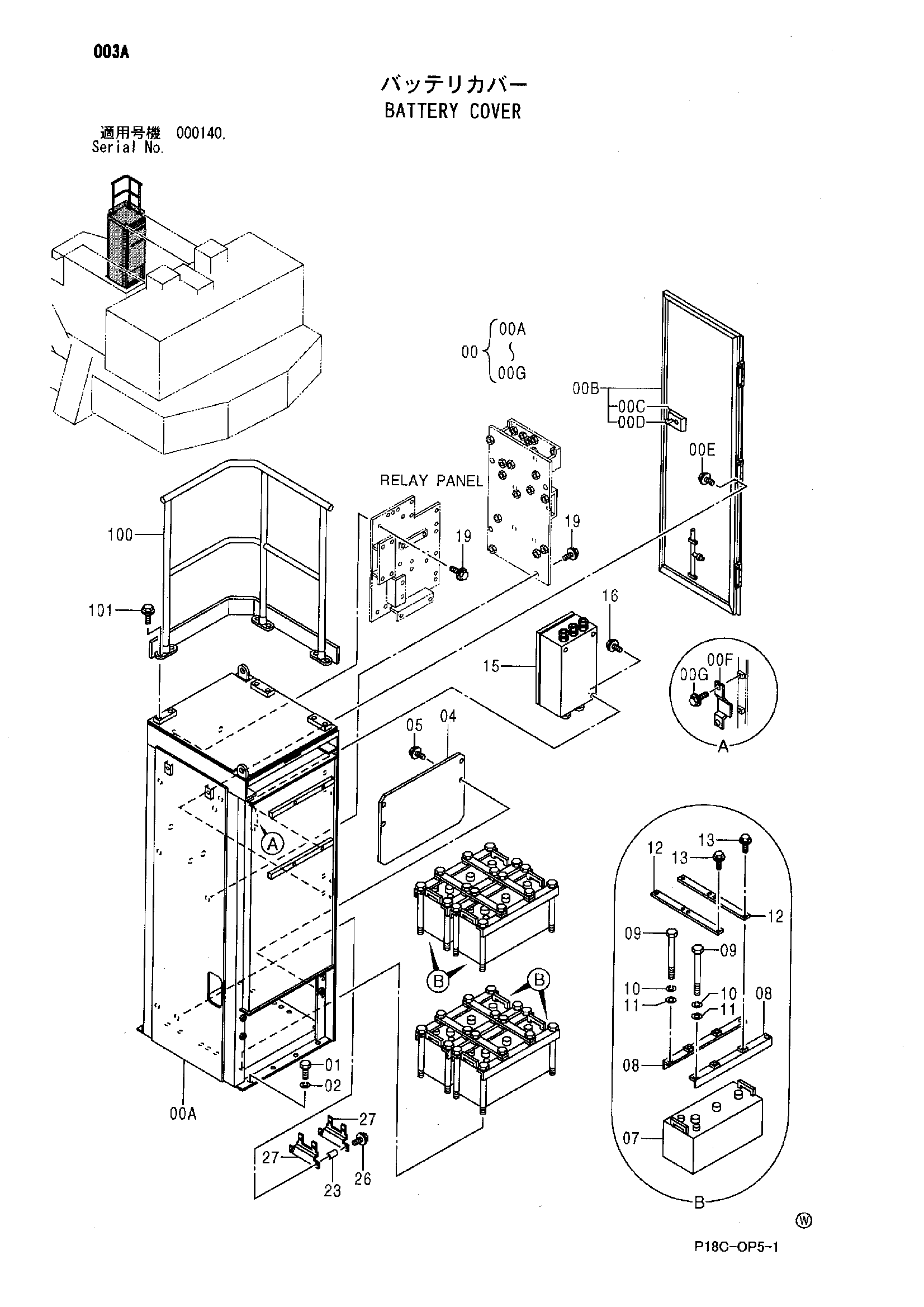

Заводская схема «Аккумулятор крышка» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9194128 | Крышка в сборе | 1 |
| 00A | 5007441 | Крышка | 1 |
| 00B | 4351067 | Дверь | 1 |
| 00C | 4616963 | Скальный | 1 |
| 00D | 4364651 | Резиновая прокладка | 1 |
| 00E | J260825 | Болт с шайбой | 6 |
| 00EA | J900825 | Болт | 1 |
| 00EB | A590108 | Плоская шайба | 1 |
| 00F | 9746544 | Ограничитель | 1 |
| 00G | J260816 | Болт с шайбой | 2 |
| 00GA | J900816 | Болт | 1 |
| 00GB | A590108 | Плоская шайба | 1 |
| 01 | J901435 | Болт | 8 |
| 02 | A590914 | Пружинная шайба | 8 |
| 04 | 4446830 | Крышка | 1 |
| 05 | J281030 | Болт с шайбой | 4 |
| 05A | J901030 | Болт | 1 |
| 05B | 4486055 | Шайба | 1 |
| 07 | 4354442 | Аккумулятор | 4 |
| 08 | 9753366 | Держатель | 8 |
| 09 | 4314067 | Болт | 16 |
| 10 | A590910 | Пружинная шайба | 16 |
| 11 | A590110 | Плоская шайба | 16 |
| 12 | 4425914 | Кронштейн | 4 |
| 13 | J271020 | Болт с шайбой | 16 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 4431273 | Короб выключатель | 1 |
| 16 | J271025 | Болт с шайбой | 4 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 19 | J271025 | Болт с шайбой | 8 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 23 | 4198621 | Трубка | 2 |
| 26 | J260855 | Болт с шайбой | 2 |
| 26A | J900855 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 27 | 4297280 | Кронштейн | 2 |
| 100 | 8084404 | Поручень | 1 |
| 101 | J271230 | Болт с шайбой | 6 |
| 101A | J901230 | Болт | 1 |
| 101B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
