Гидролинии рабочего оборудования (стрела 8.3m)(2) — HITACHI EX1900-5

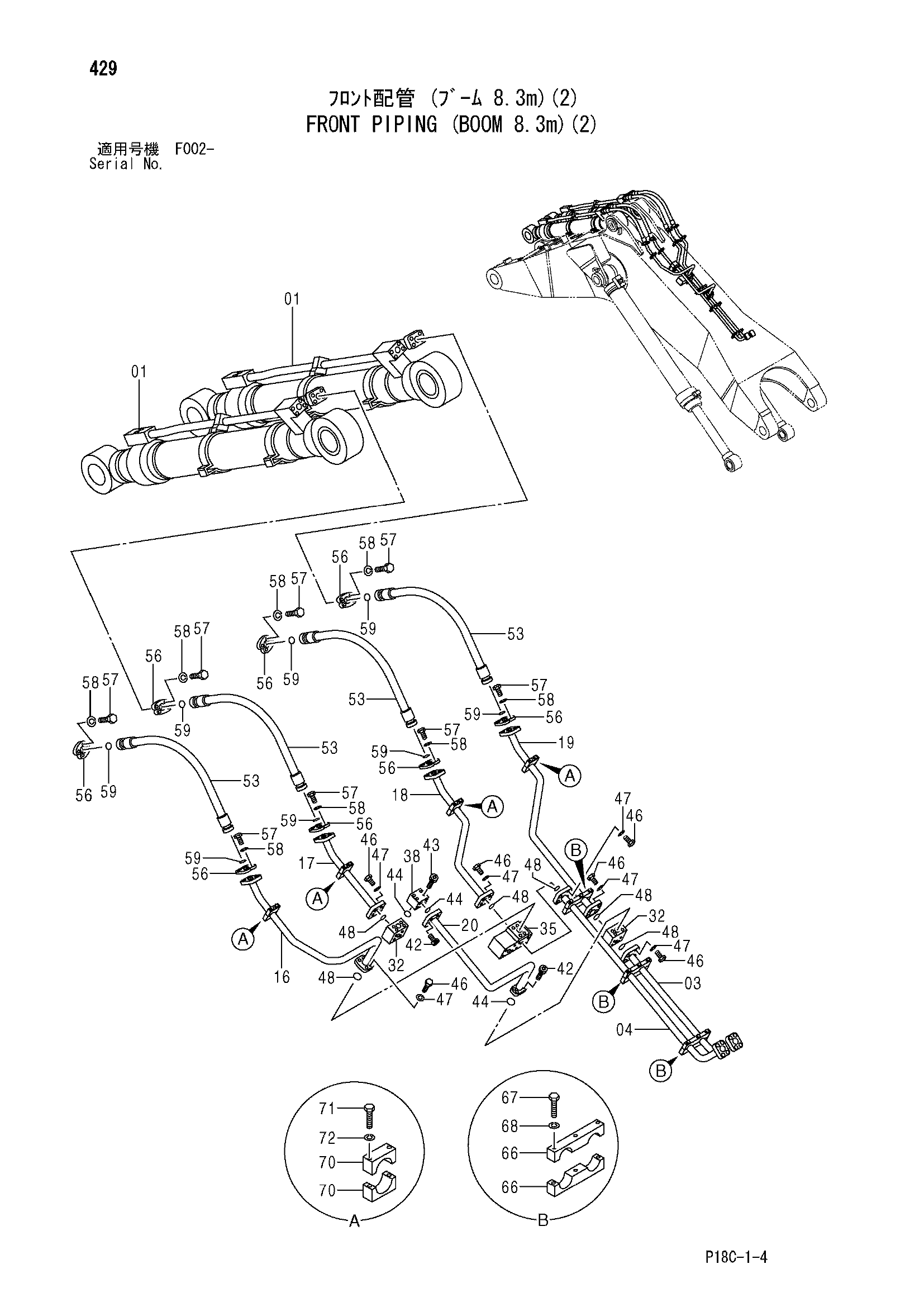

Заводская схема «Гидролинии рабочего оборудования (стрела 8.3m)(2)» для HITACHI EX1900-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4456955 | Гидроцилиндр рукояти | 2 |
| 03 | 8063456 | Трубка | 1 |
| 04 | 8065591 | Трубка | 1 |
| 16 | 8065596 | Трубка | 1 |
| 17 | 8065595 | Трубка | 1 |
| 18 | 8065594 | Трубка | 1 |
| 19 | 8065593 | Трубка | 1 |
| 20 | 8065597 | Трубка | 1 |
| 32 | 3039210 | Блок | 2 |
| 35 | 4199321 | Коллектор | 1 |
| 38 | 3037754 | Коллектор | 1 |
| 42 | M341650 | Болт с внутренним шестигранником | 8 |
| 43 | M341600 | Болт с внутренним шестигранником | 4 |
| 44 | 4510169 | Уплотнительное кольцо | 3 |
| 46 | J912070 | Болт | 24 |
| 47 | A590920 | Пружинная шайба | 24 |
| 48 | 4510170 | Уплотнительное кольцо | 6 |
| 53 | 4367367 | Шланг | 4 |
| 56 | 4169565 | Разъёмный фланец | 16 |
| 57 | J912070 | Болт | 32 |
| 58 | A590920 | Пружинная шайба | 32 |
| 59 | 4510170 | Уплотнительное кольцо | 8 |
| 66 | 4357286 | Хомут трубки | 6 |
| 67 | J901402 | Болт | 9 |
| 68 | A590914 | Пружинная шайба | 9 |
| 70 | 4357265 | Хомут трубки | 8 |
| 71 | J901402 | Болт | 8 |
| 72 | A590914 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1900-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
